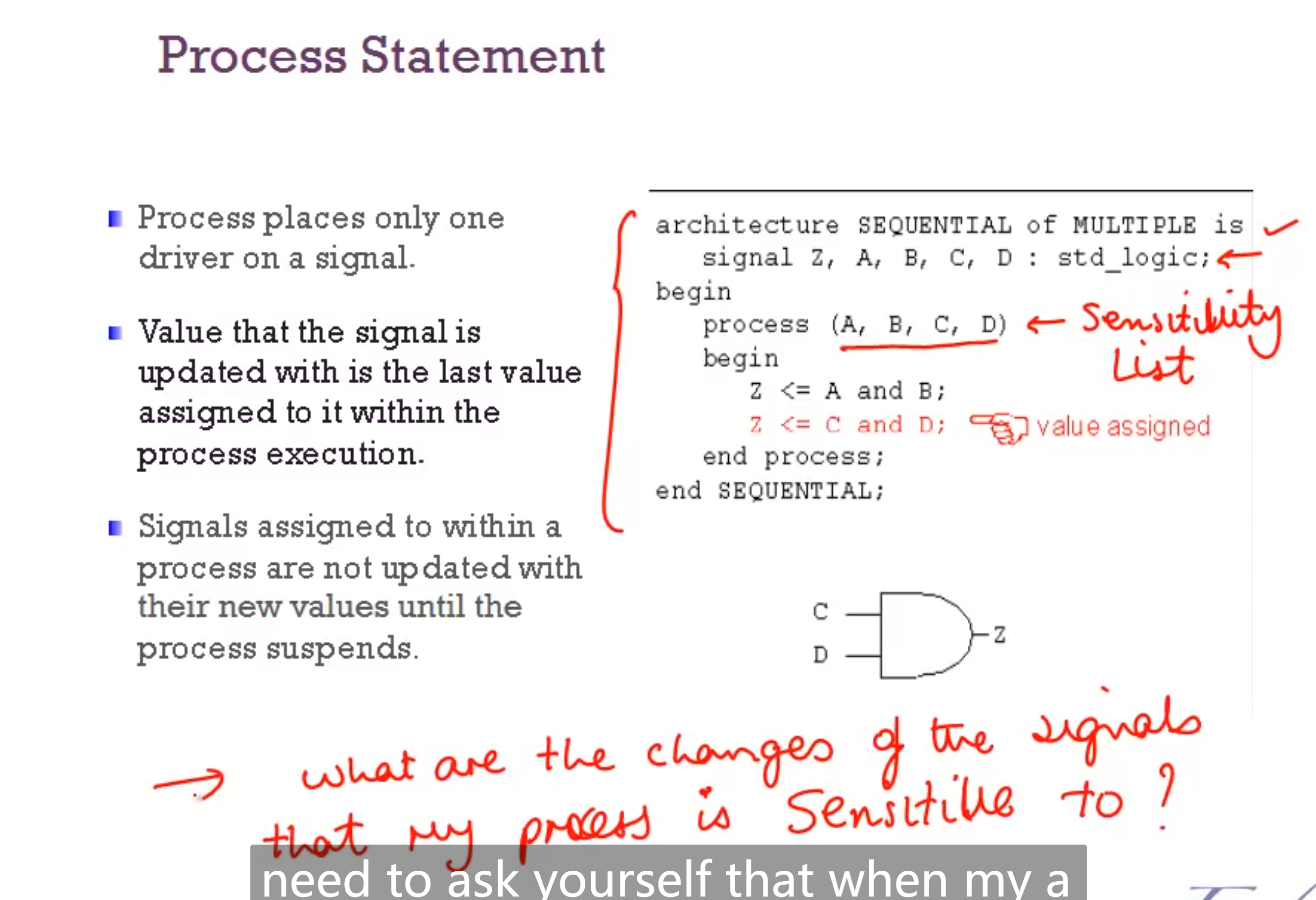

Process

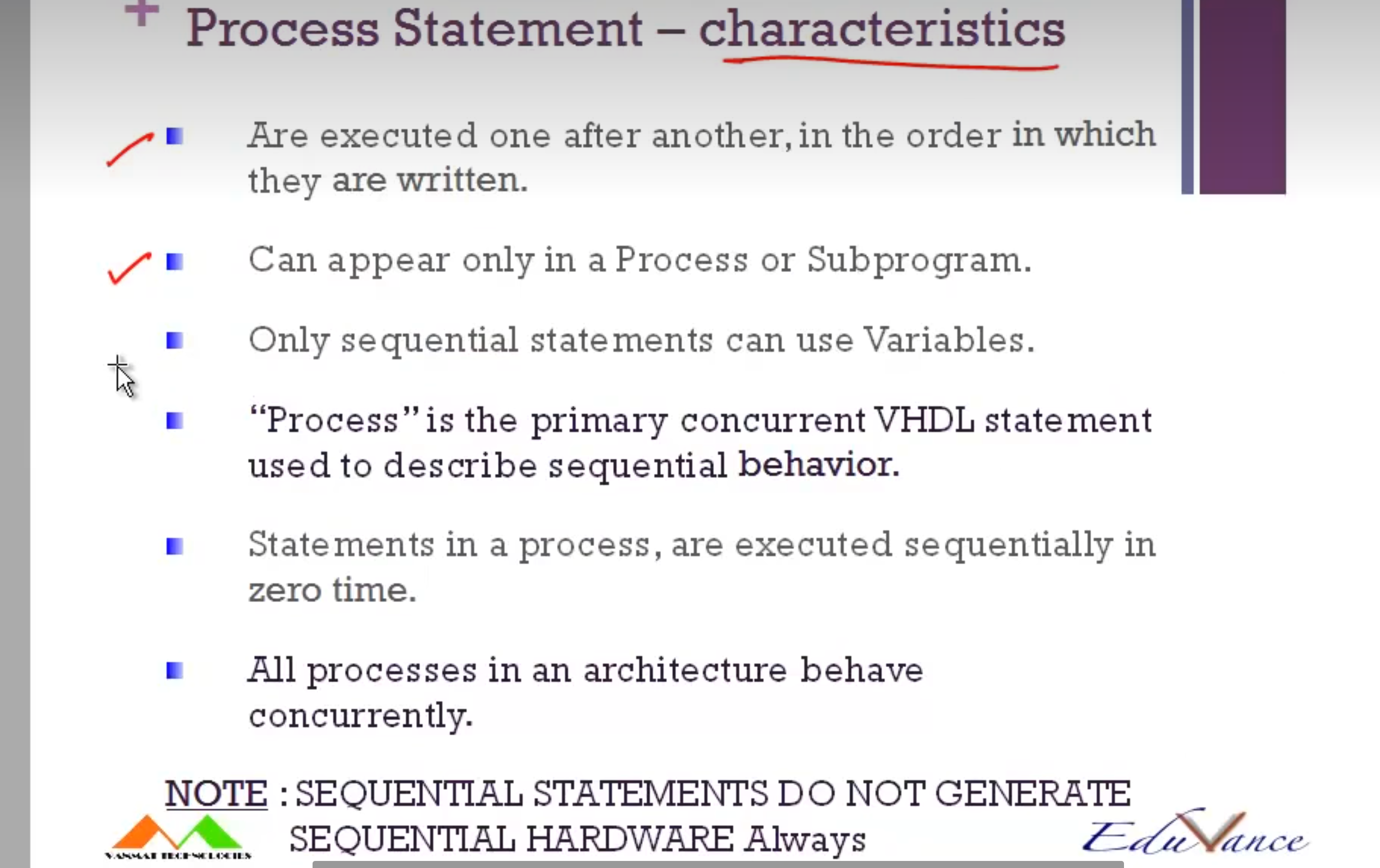

• process内部的语句是顺序执行的（并且会循环）
• 但是process A 和 process B的语句是并发执行的
• 只有在process run完一次之后，signal才会更新数值
•

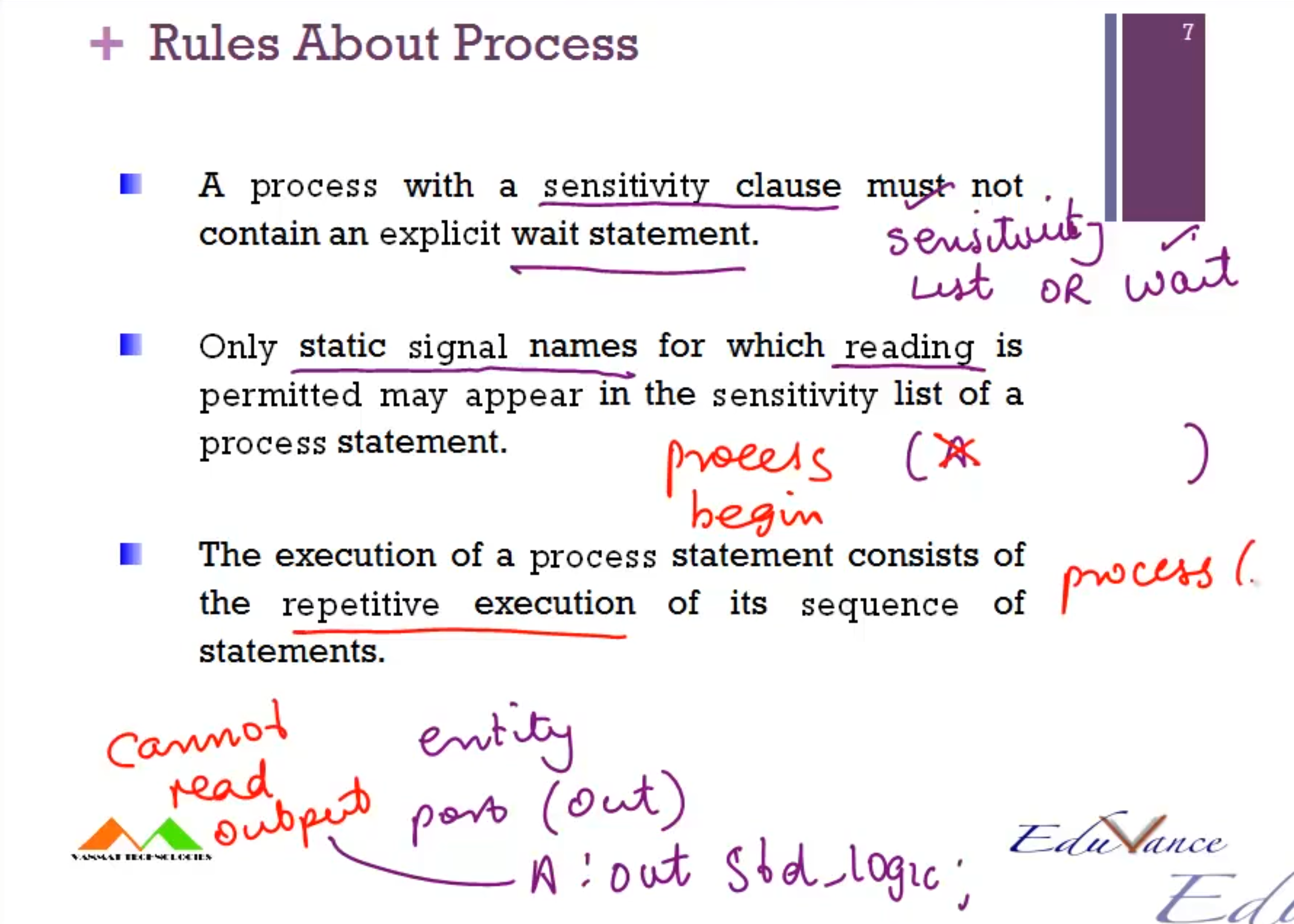

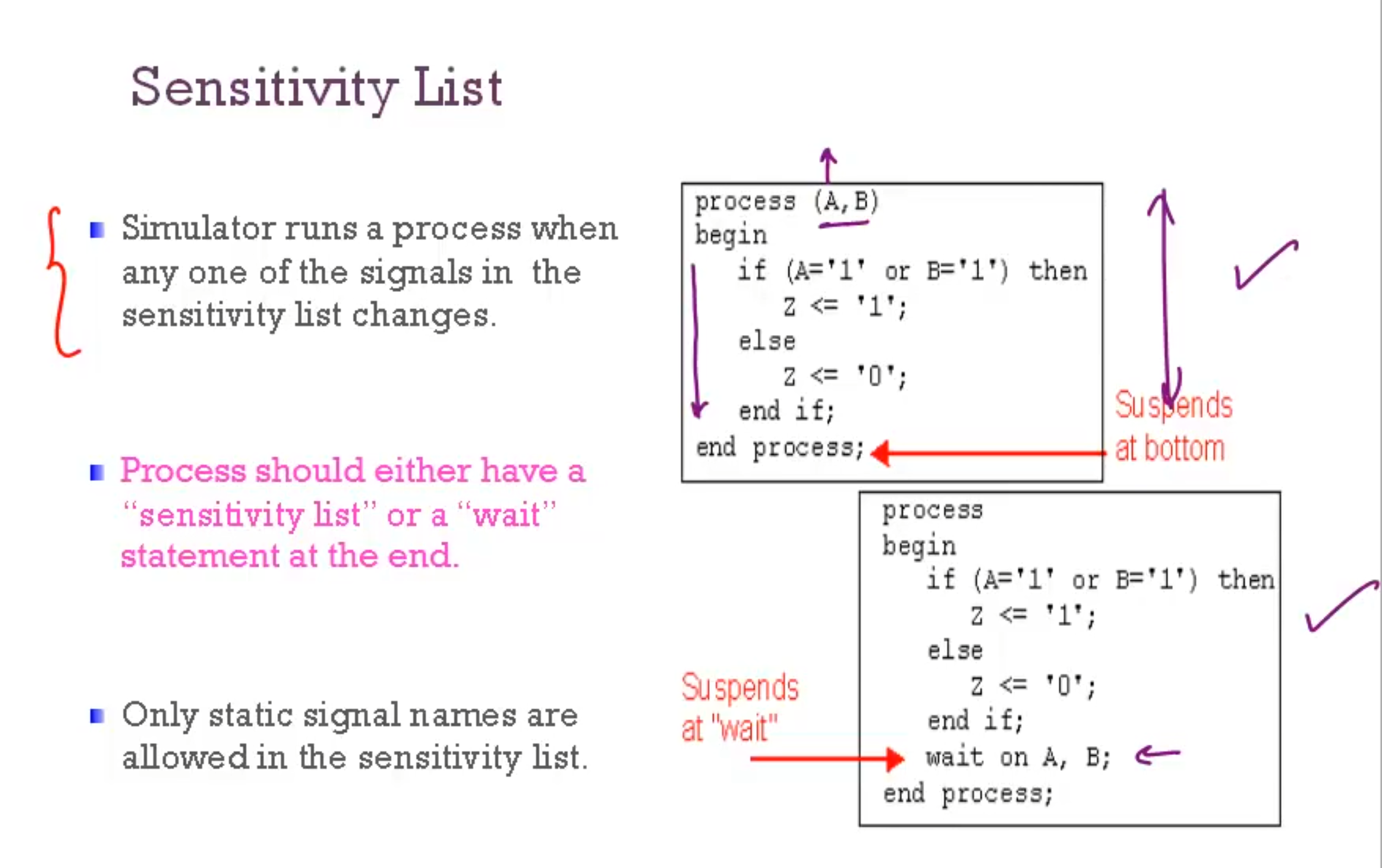

• 要么有sensitivity list，要么有wait语句
• process里的参数必须要是可以读的，比如说A是output就不能作为sensitivity list
• process会一直重复执行，如果sensitivity list中有人的值被改变了
•

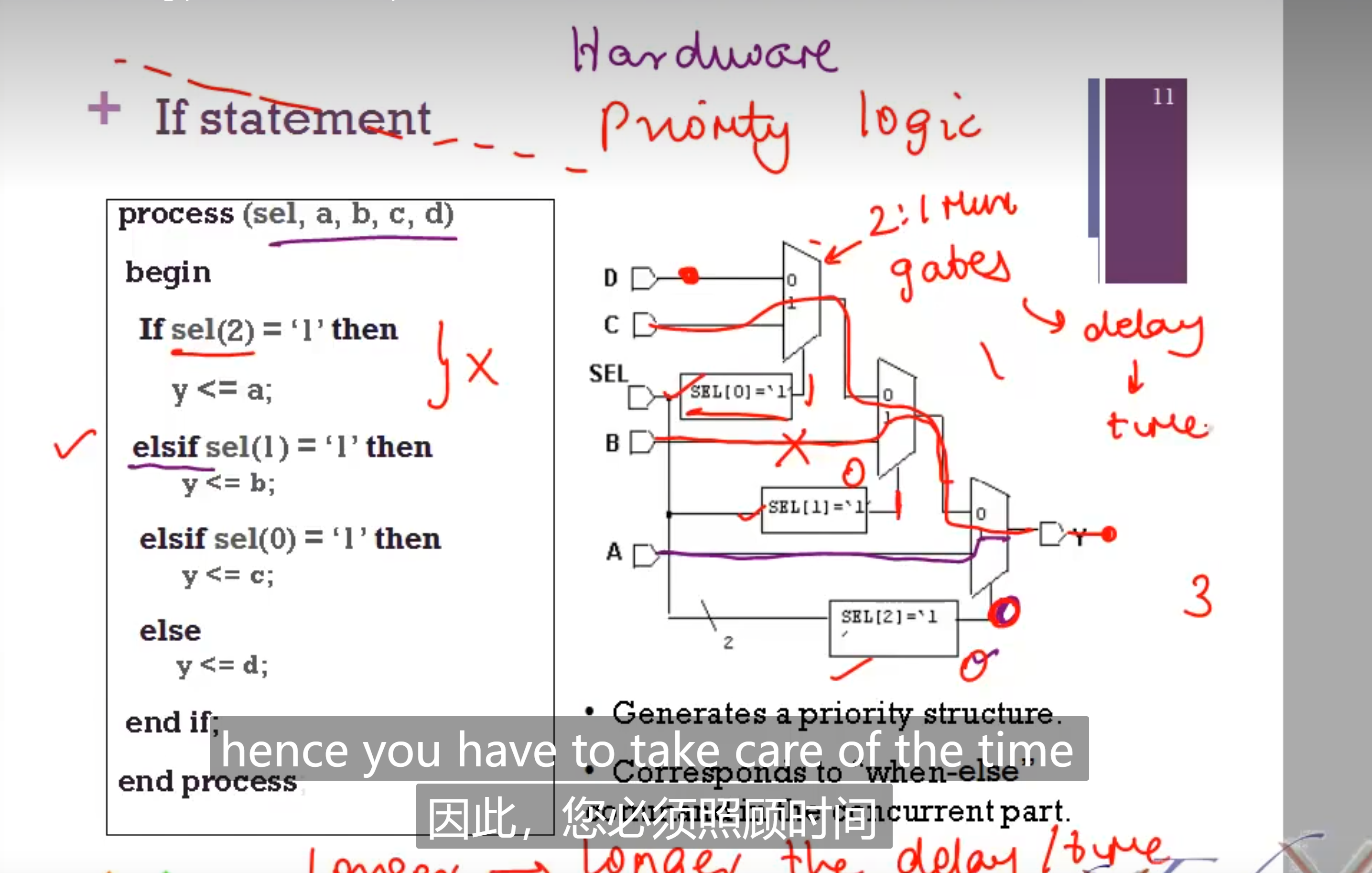

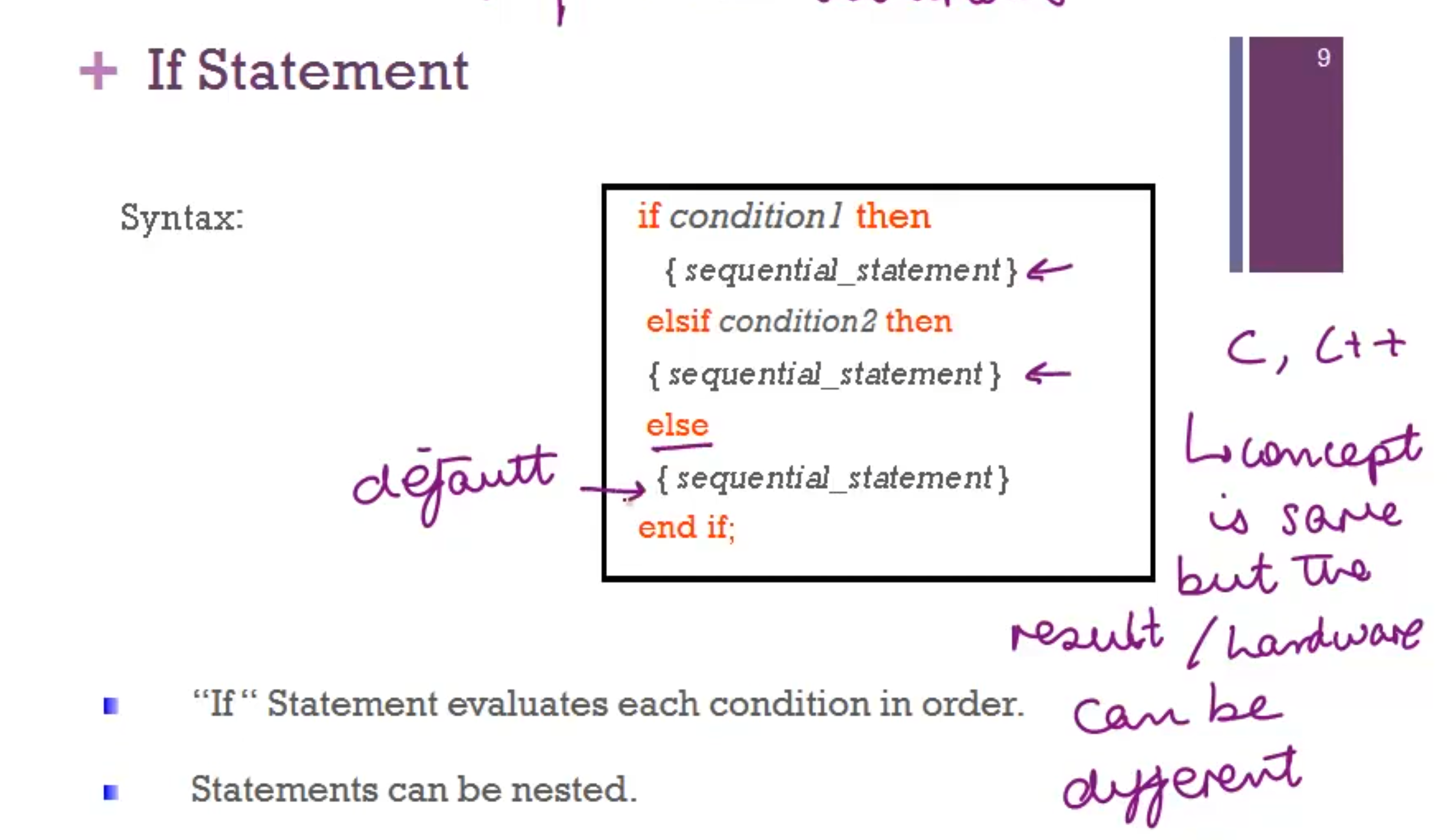

If

• 优先级
• 可以被嵌套

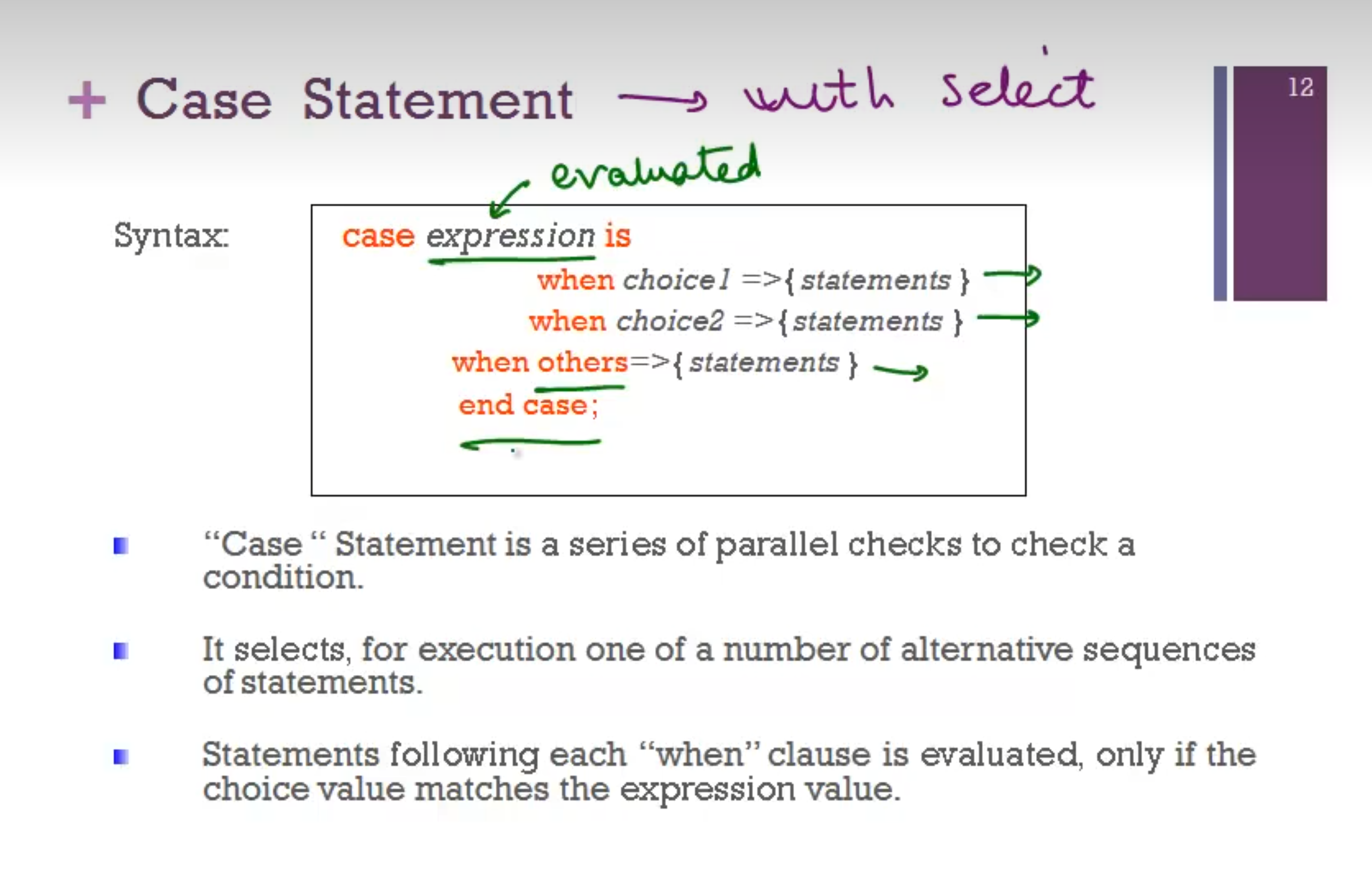

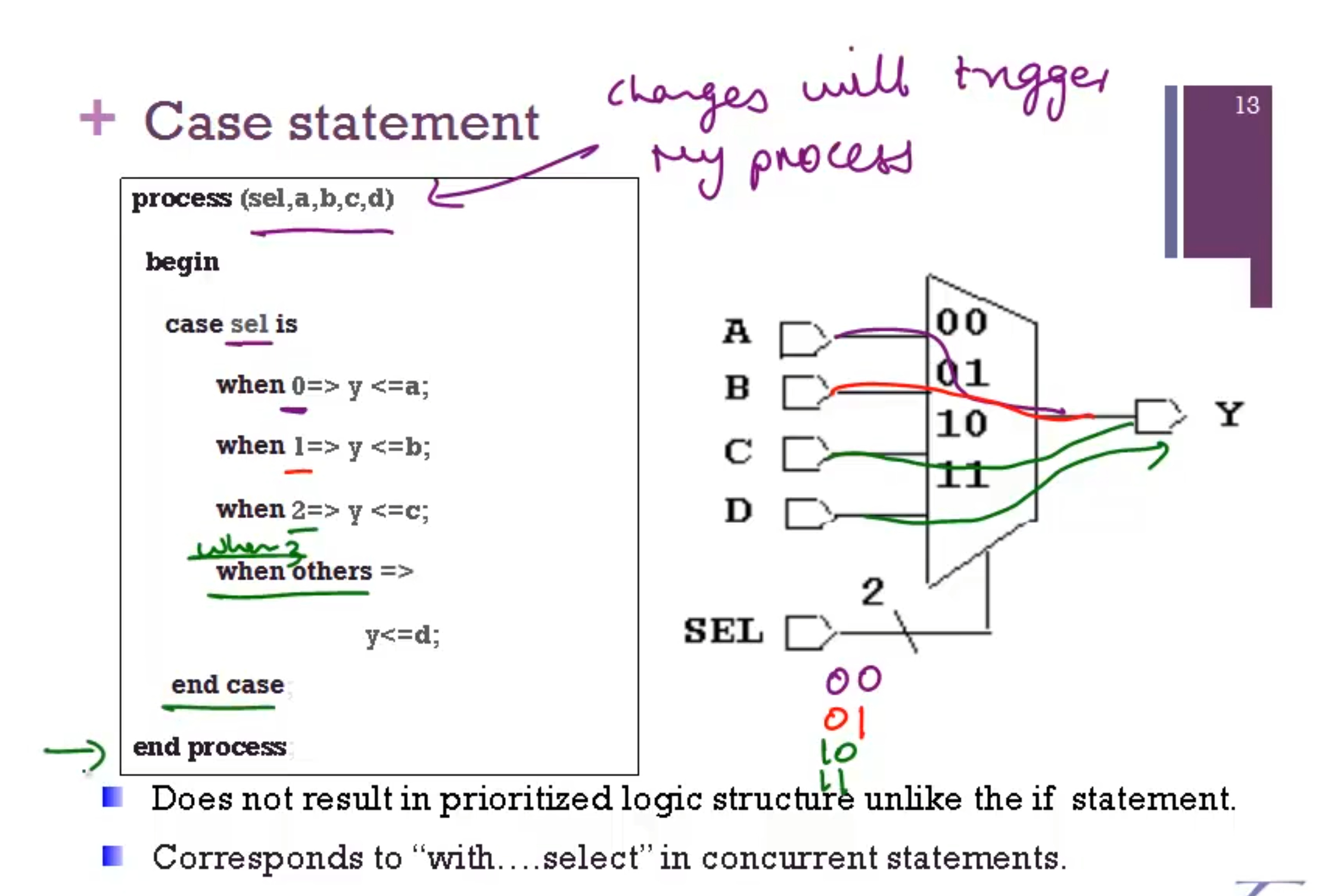

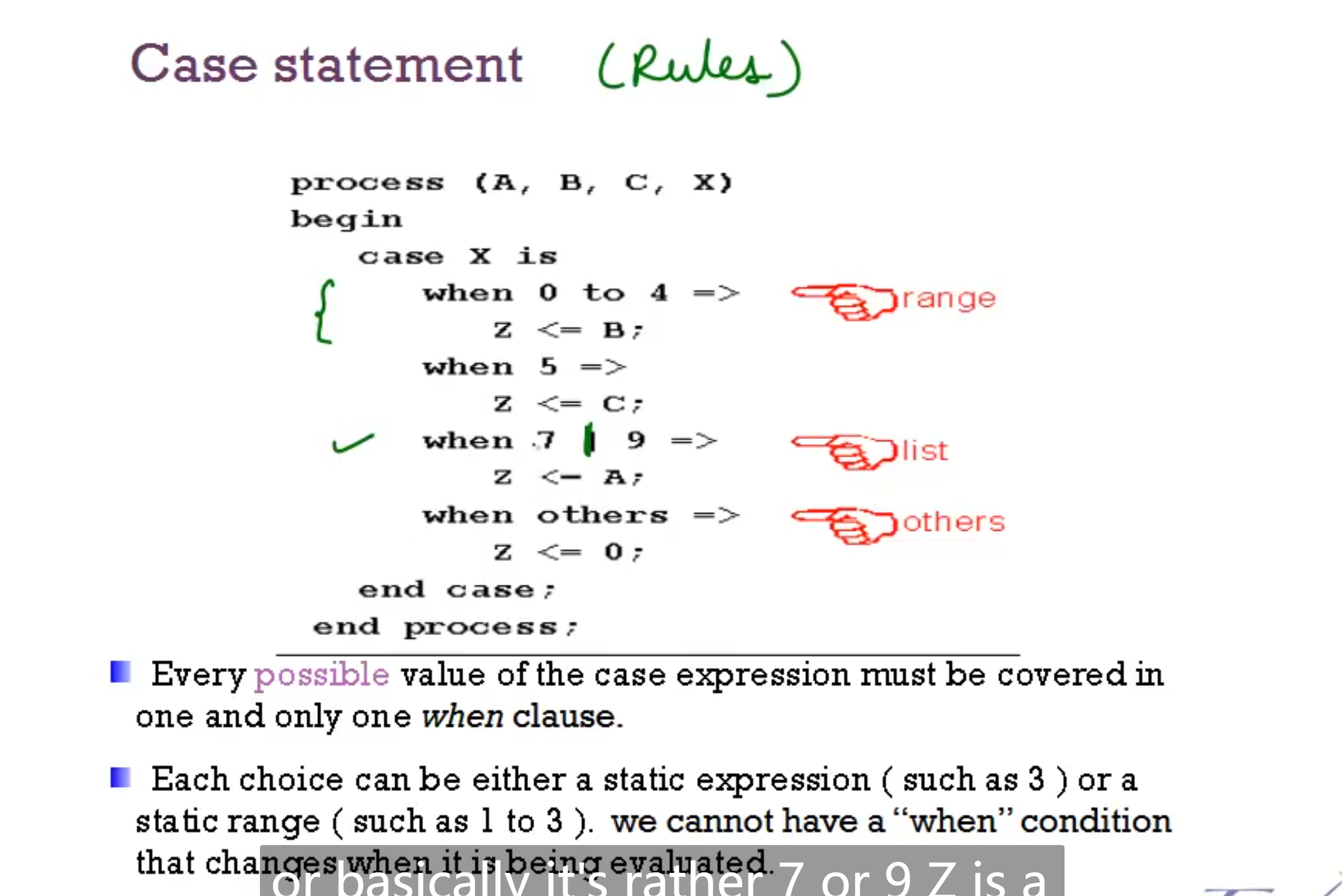

case

• 无优先级
• 即使是并发执行的，但是statements还是顺序执行的
• 不能有重复，并且要覆盖所有的情况

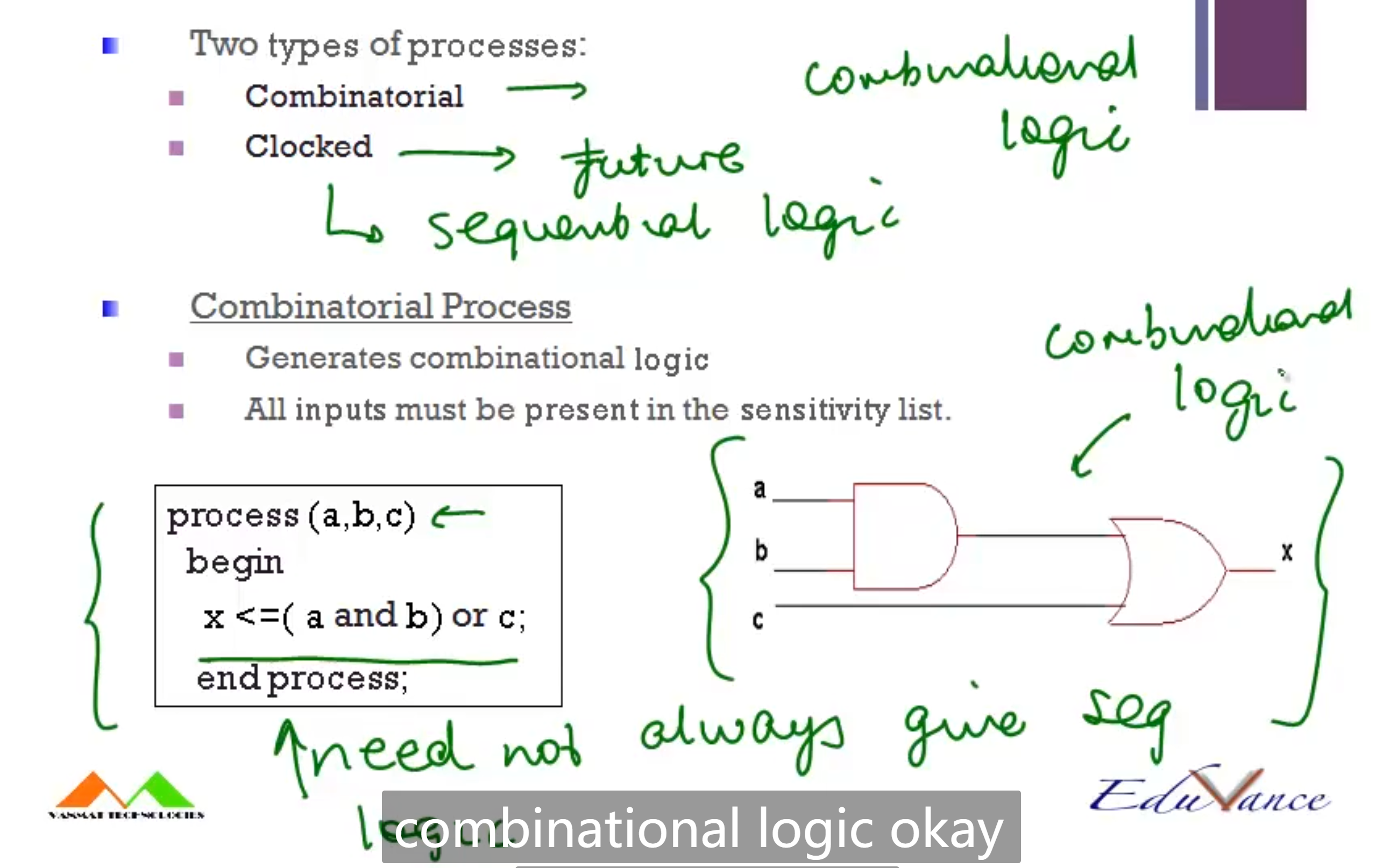

有两种process，第一种不一定一定给一个sequential的 logic，如图，combinational logic

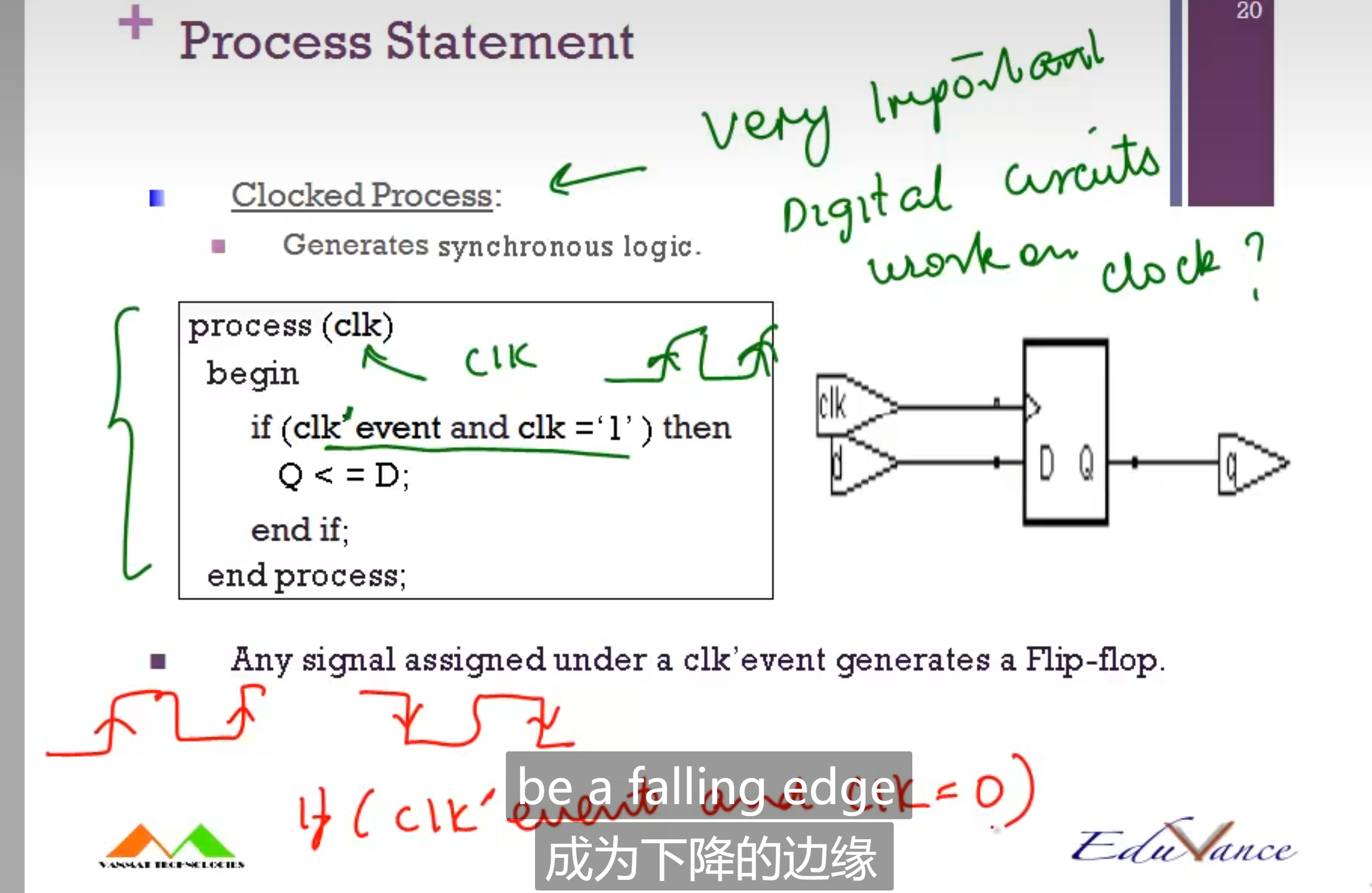

Clock process

• 图中是上升沿的描述，记得加‘

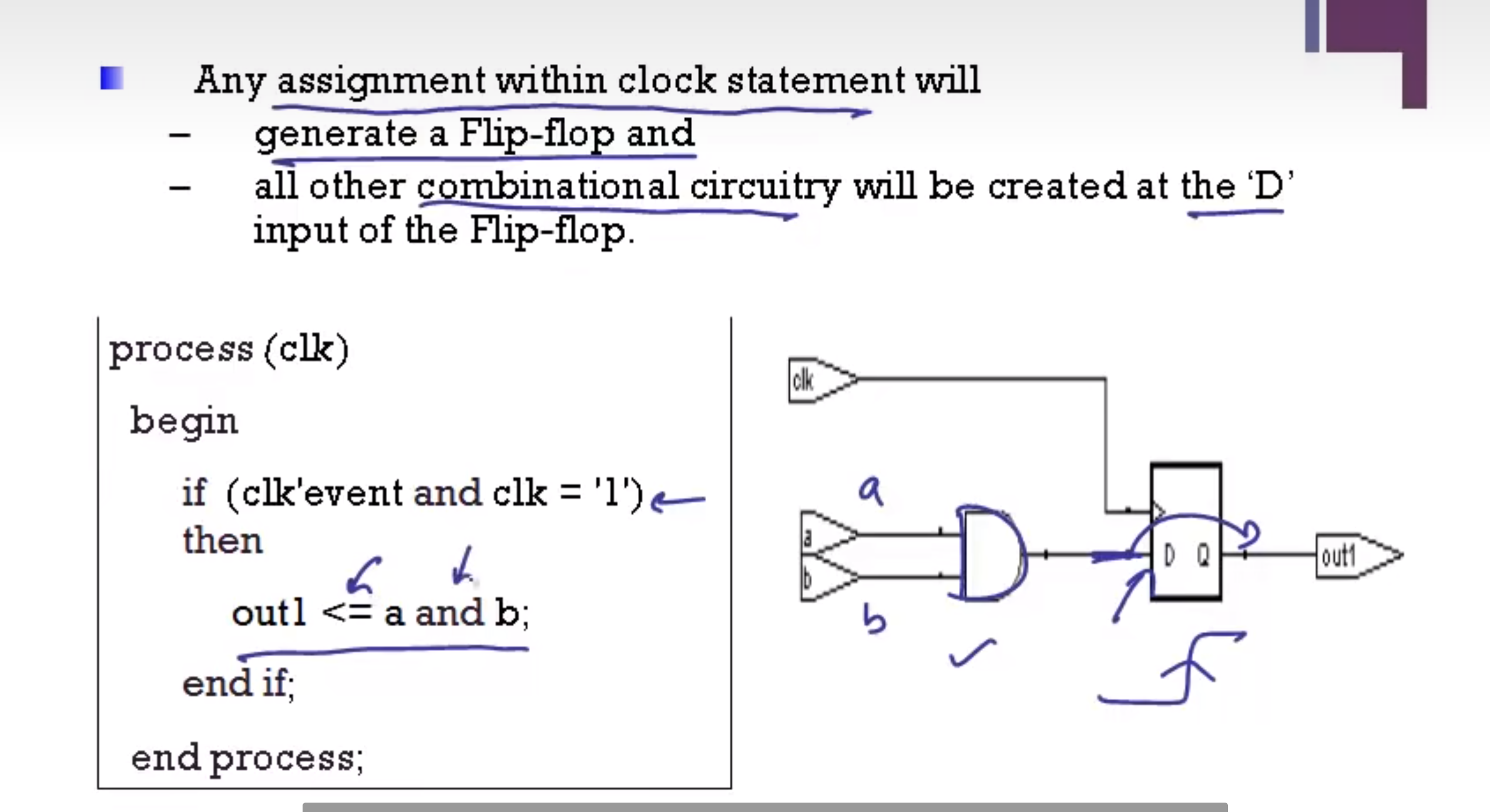

• 所有在时钟事件下的的assignment语句，都会生成一个flip-flop
•

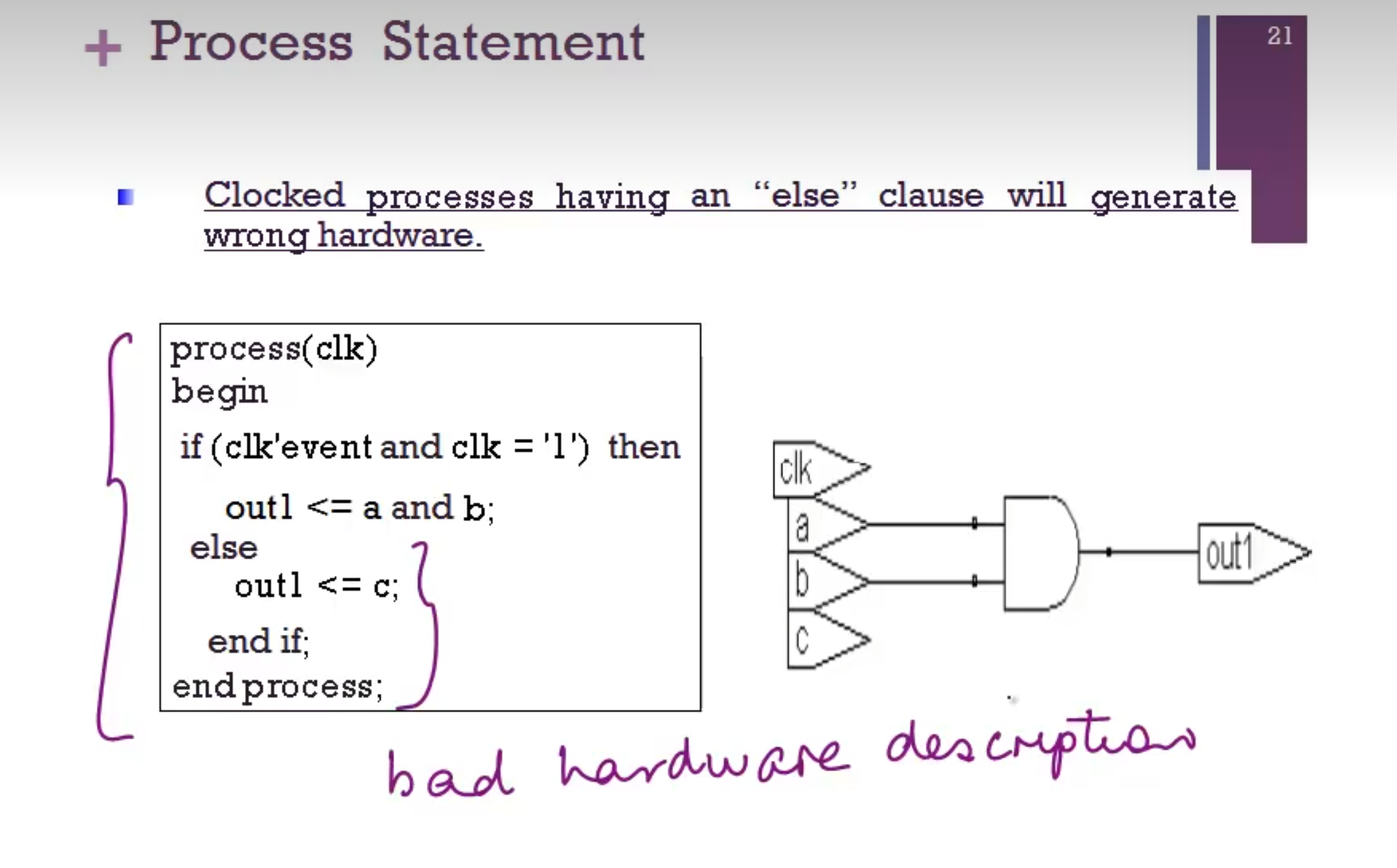

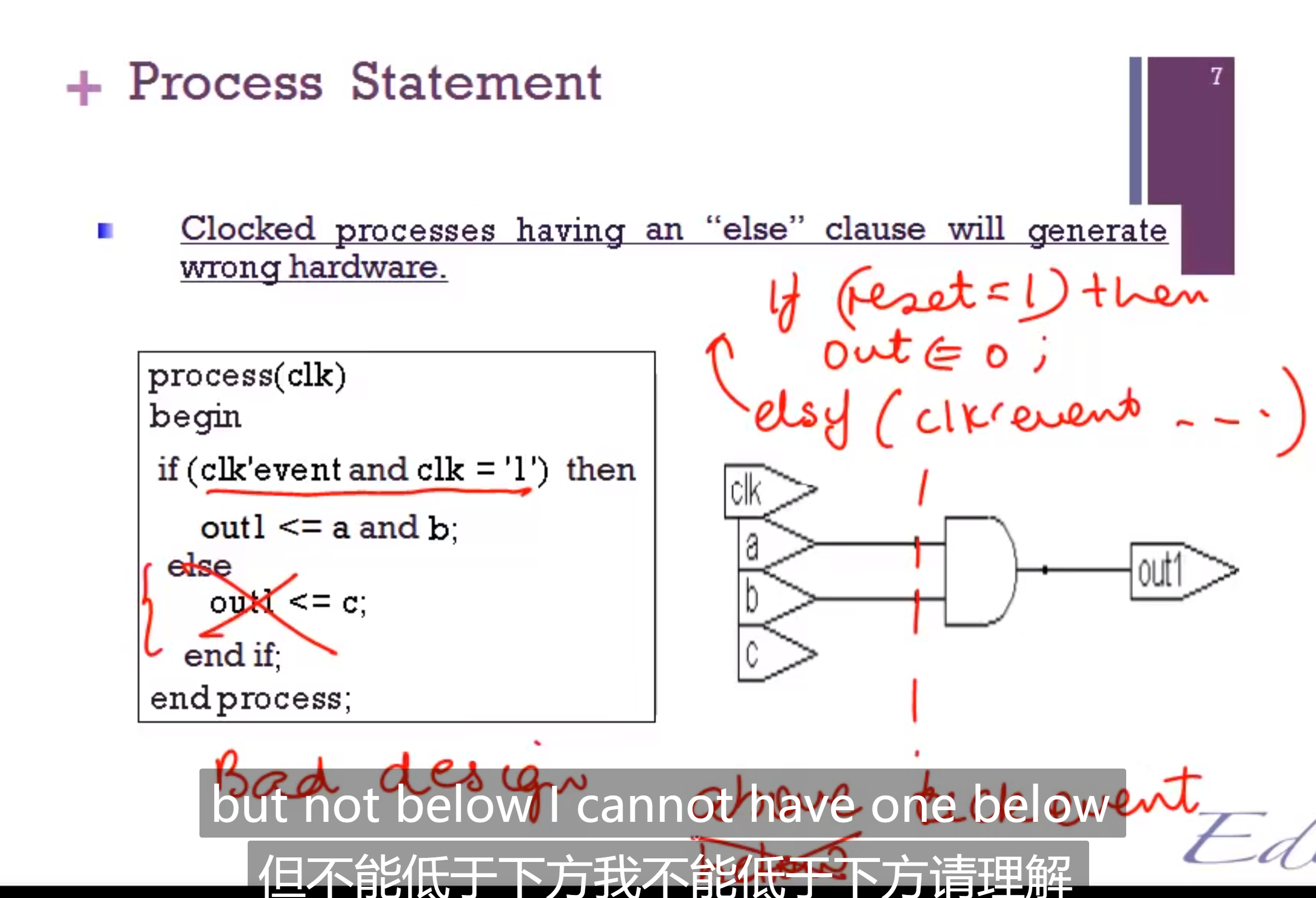

• 在clock process中，if event必须要写在process最后，在if中可以嵌套别的if，但是不能写对应if event的else语句
• clk不是关键字，可以取任何名字
• clock event可以是else中的，下图中右边红色字是对的

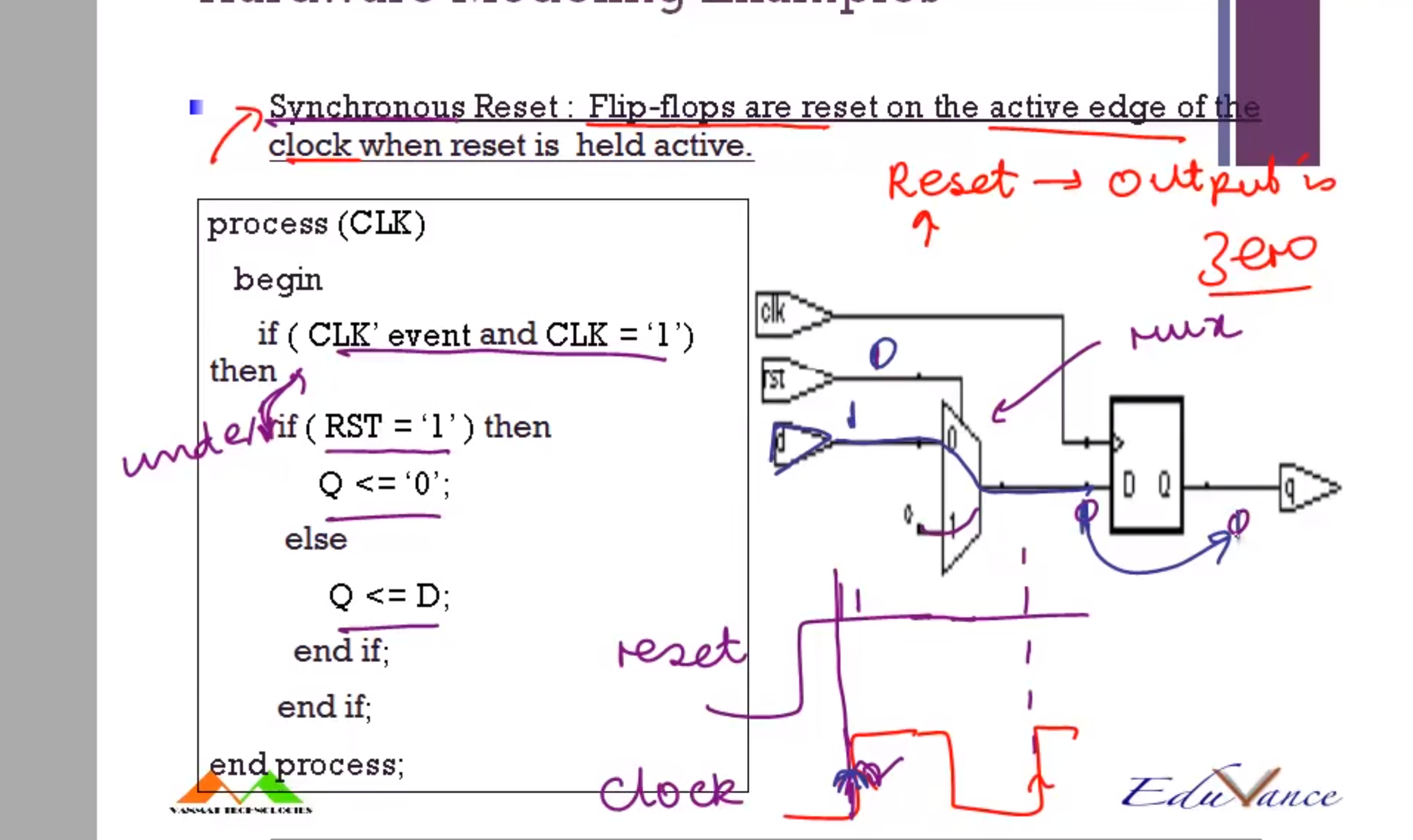

Synchronize reset

• rst在clock的if内部： 在时钟上升沿读取reset的值

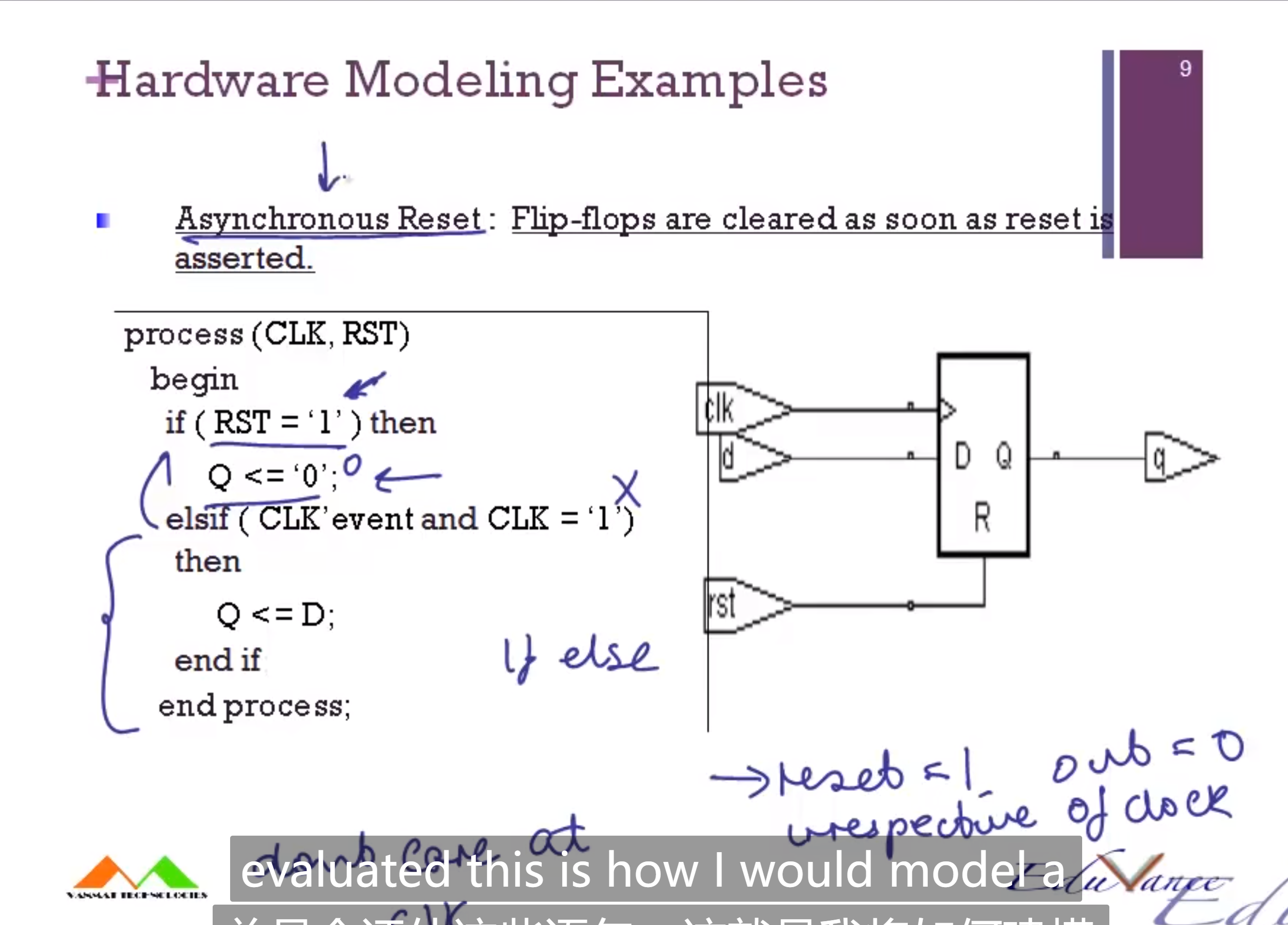

Asynchronize reset

• reset变了之后不用等上升沿下降沿

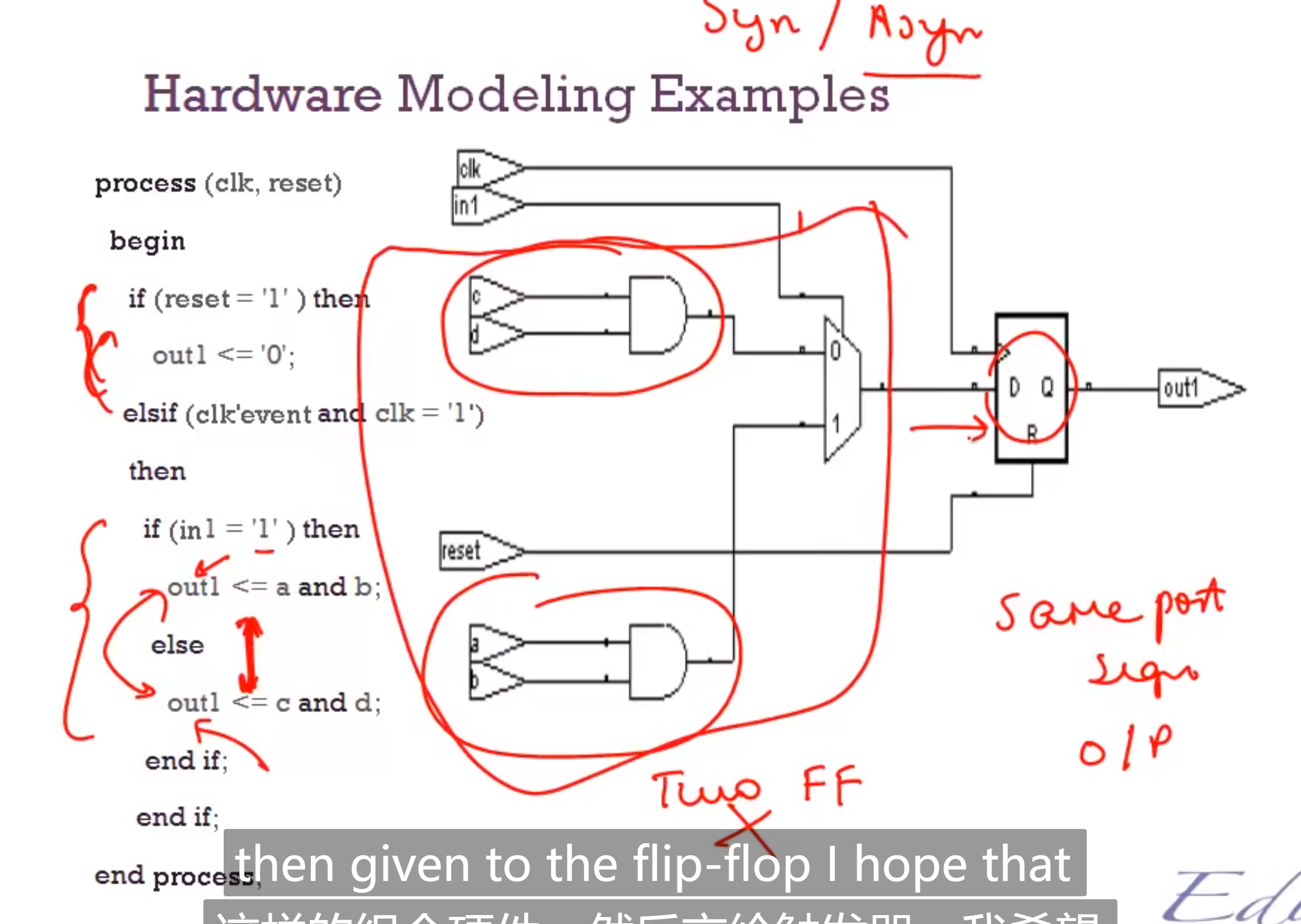

• 两个assignment只生成一个ff（例外），a and b在ff的输入生成一个combination gate
•
• 如果if else赋值给了同一个信号，则会首先生成左边圈里的电路

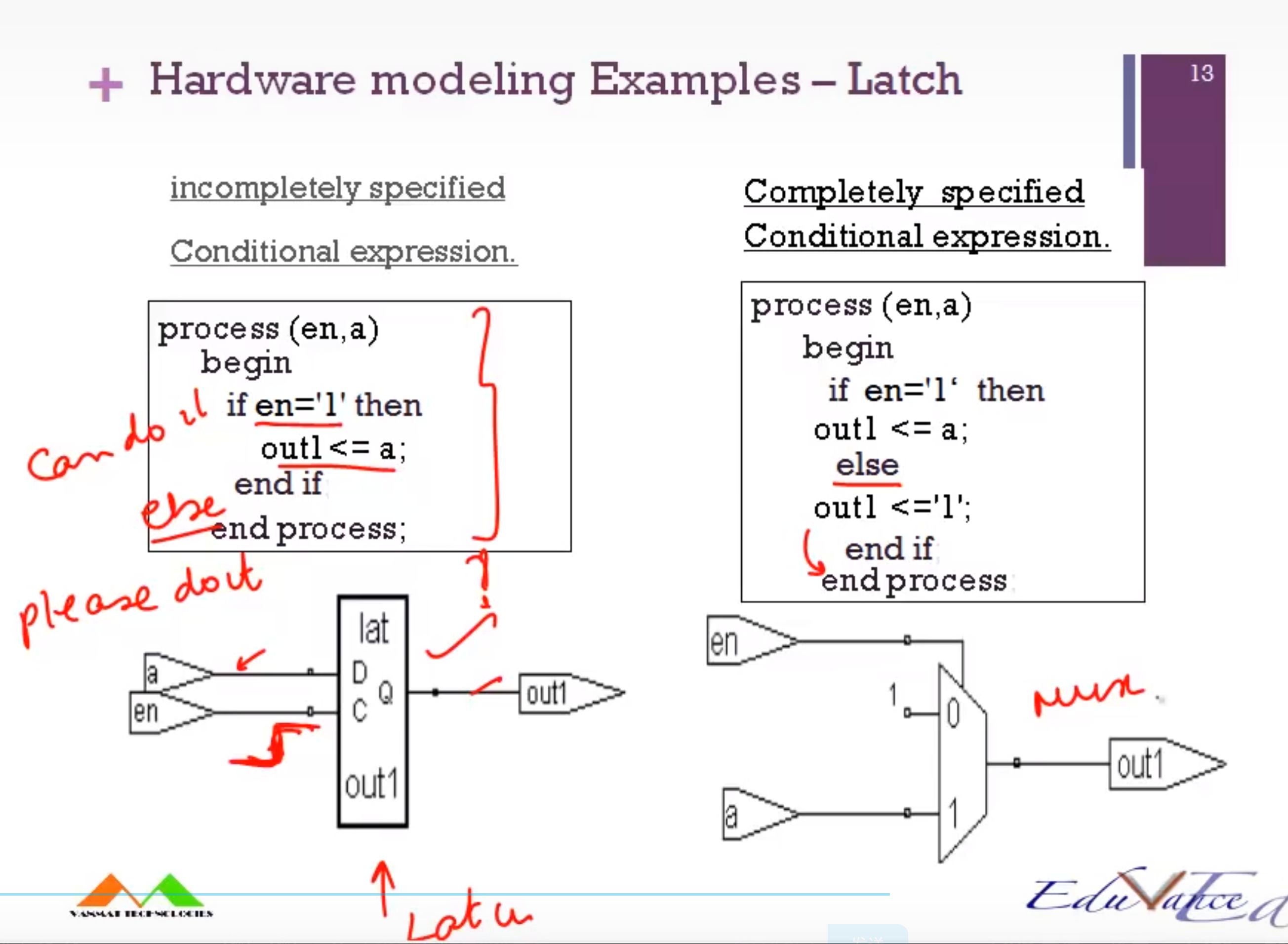

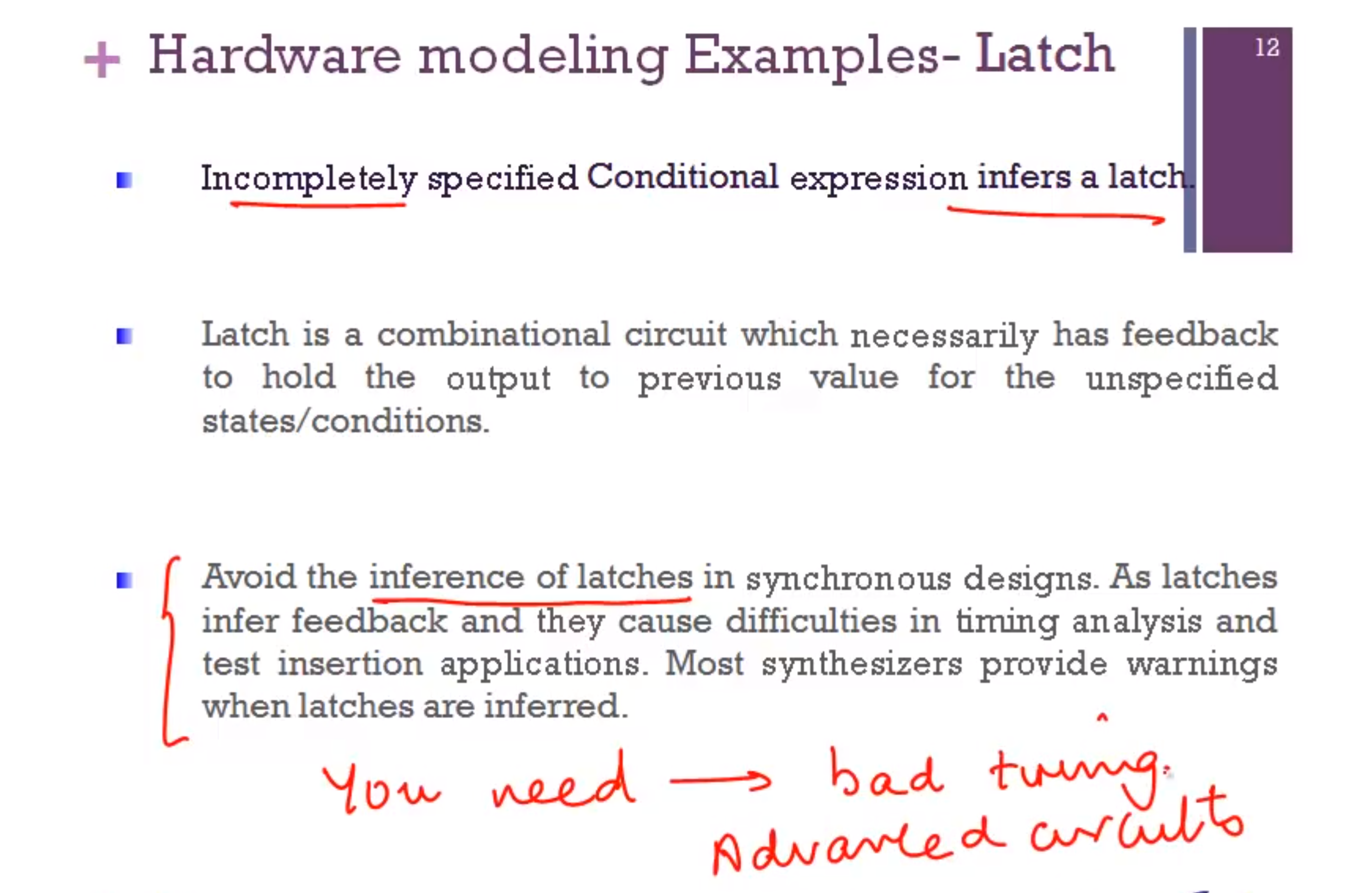

• 如果if条件语句不完整（比如没有else），则会生成一个latch
• clock' event and clock=1 也可以写成 rising_edge(clk)

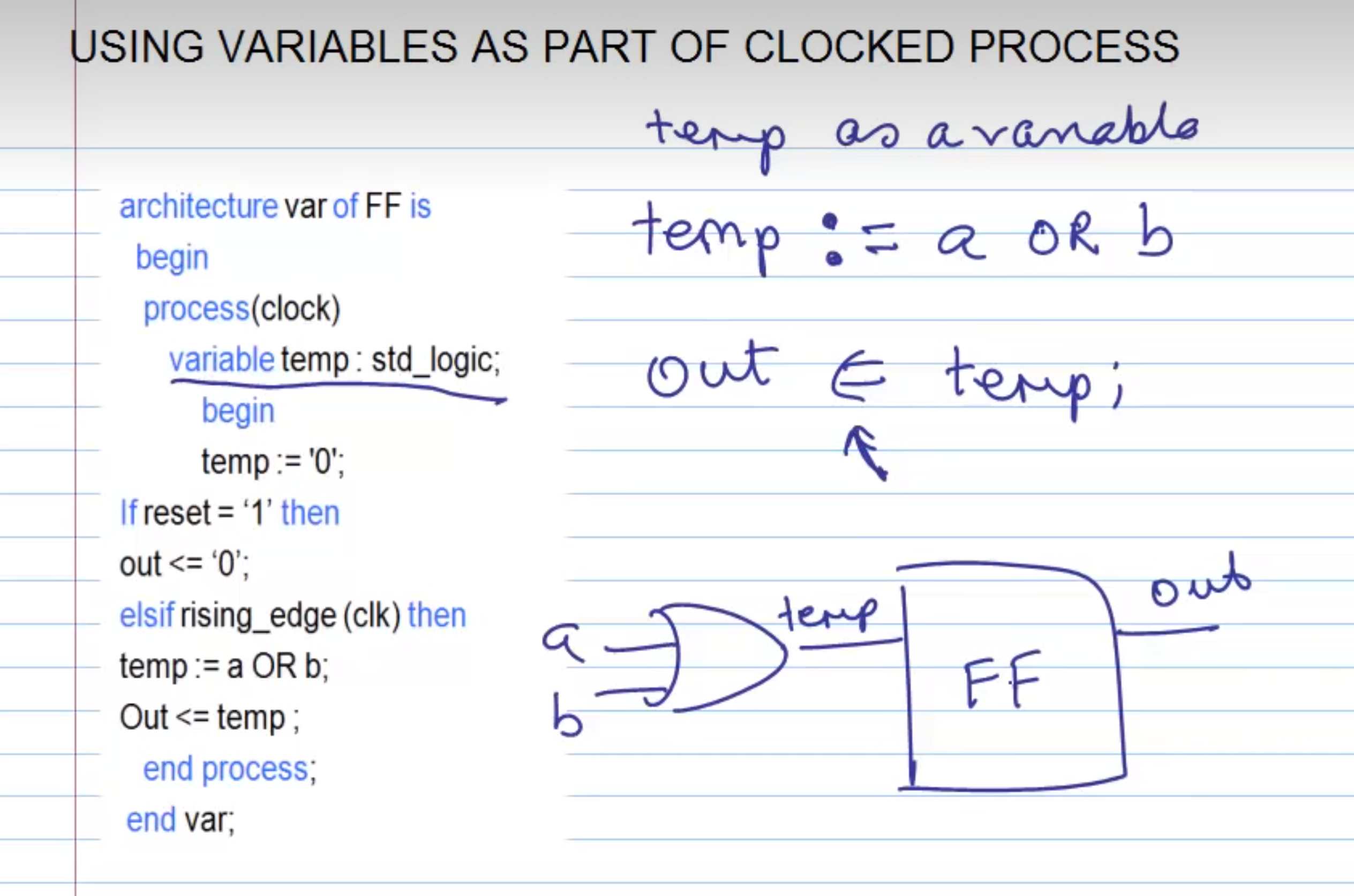

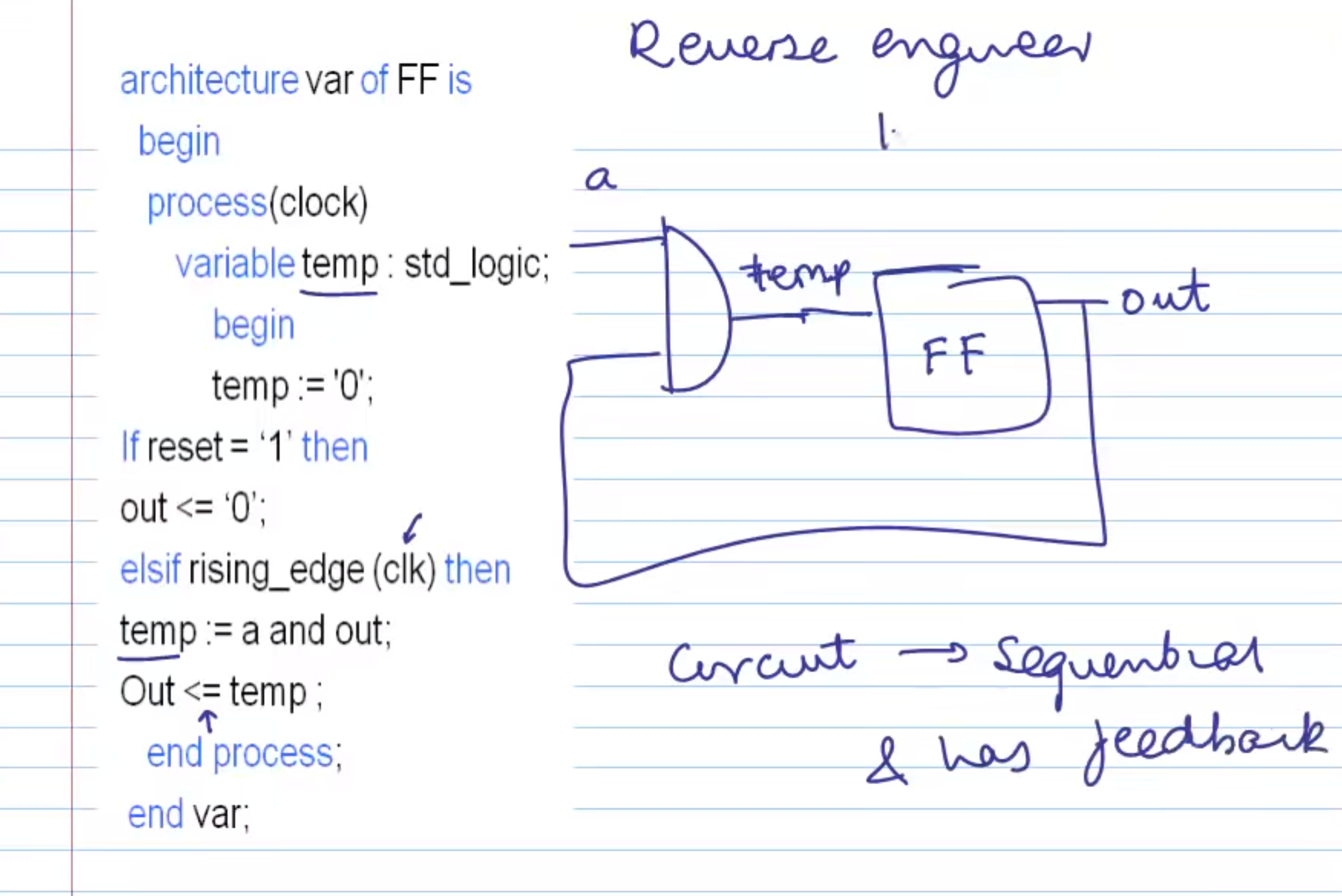

• 一个<=生成一个flip-flop，所以用variable，可以不生成

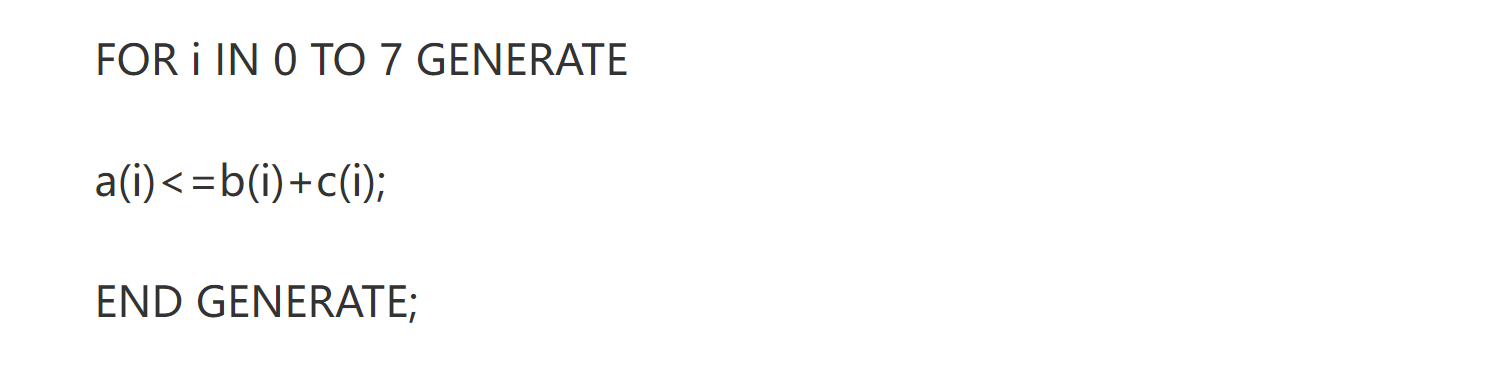

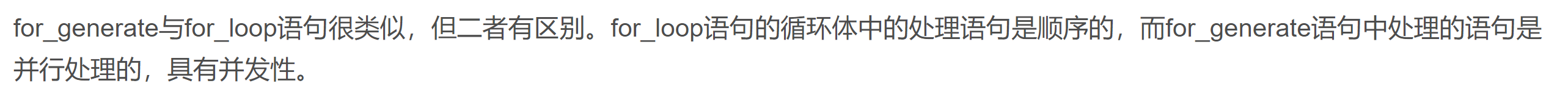

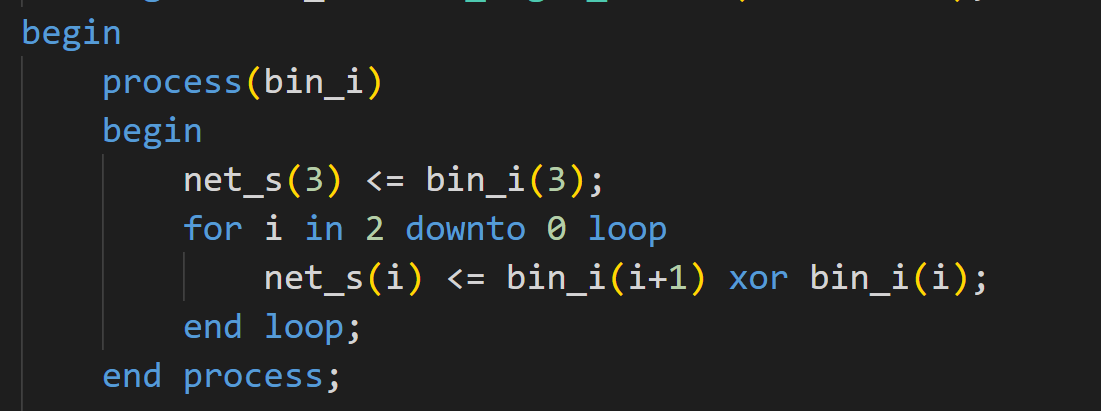

For
