Ch10 K8s Network

10/21/2024 HuaweiCloud

# K8s 网络

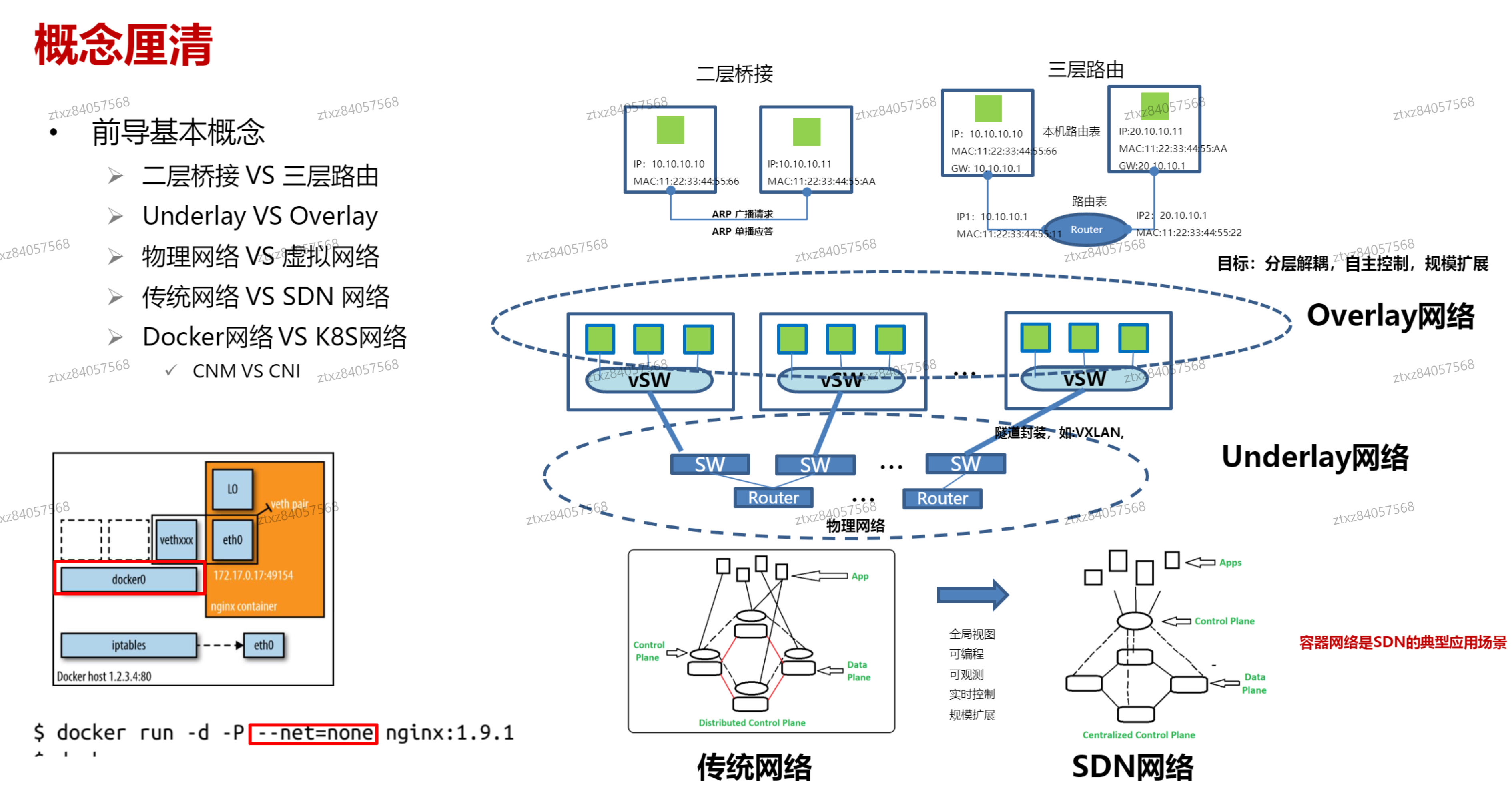

# 网络概念

image-20241022213424711

  • vSW：虚拟交换机
  • Overlay网络，也就是虚拟网络：通过软件来实现一些请求的转发
  • 传统网络：每个网络设备上都有自己的控制面，是一个分布式的概念
  • SDN网络：有一个中心控制器，有全局视图
  • Docker网络（CNM）：docker0是docker里面连同docker和主机的网桥设备
  • K8s网络（CNI）：并没有用docker自己的网络

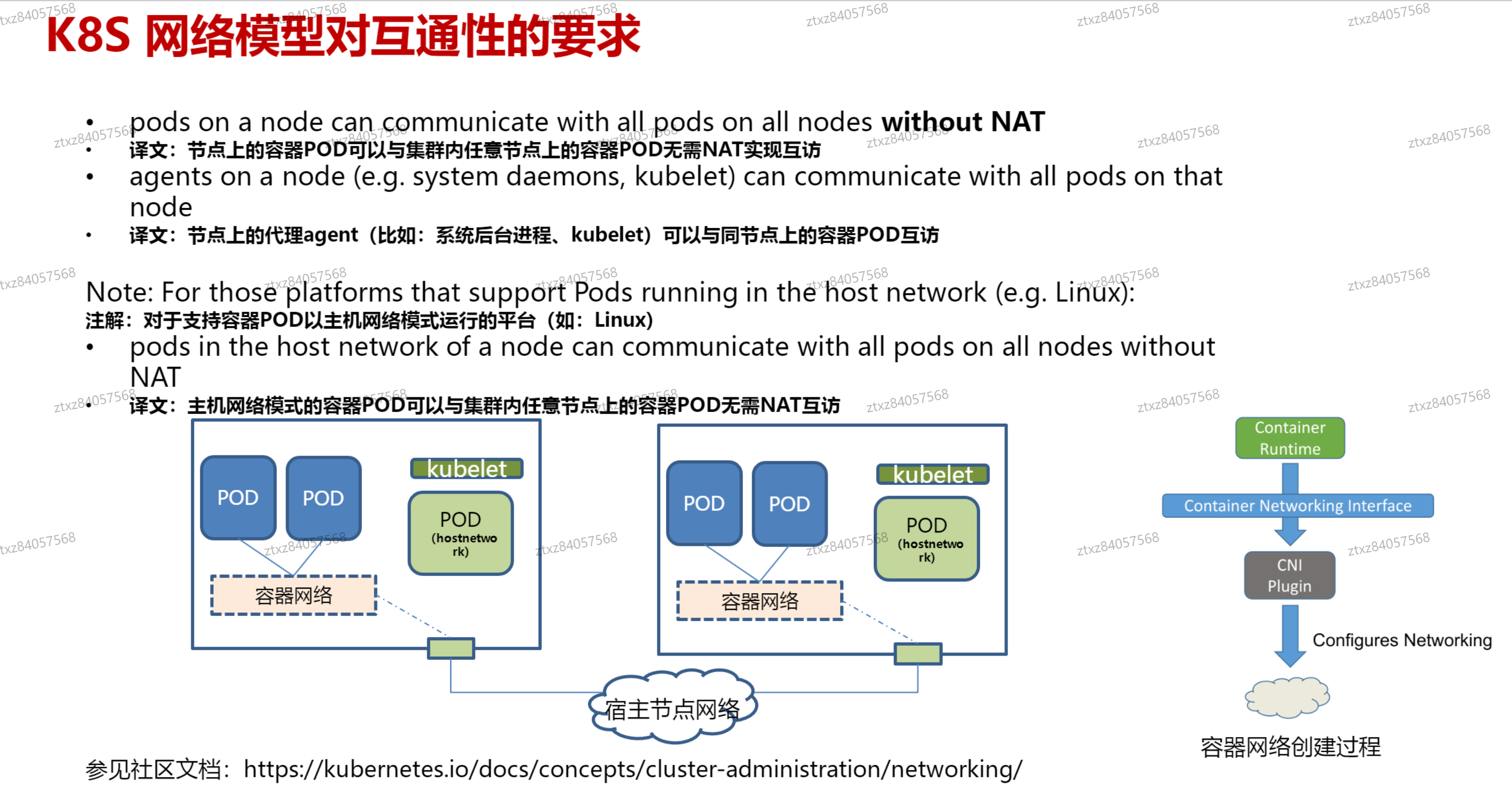

# K8s网络对互通性的要求

  • 3点

image-20241022213439381

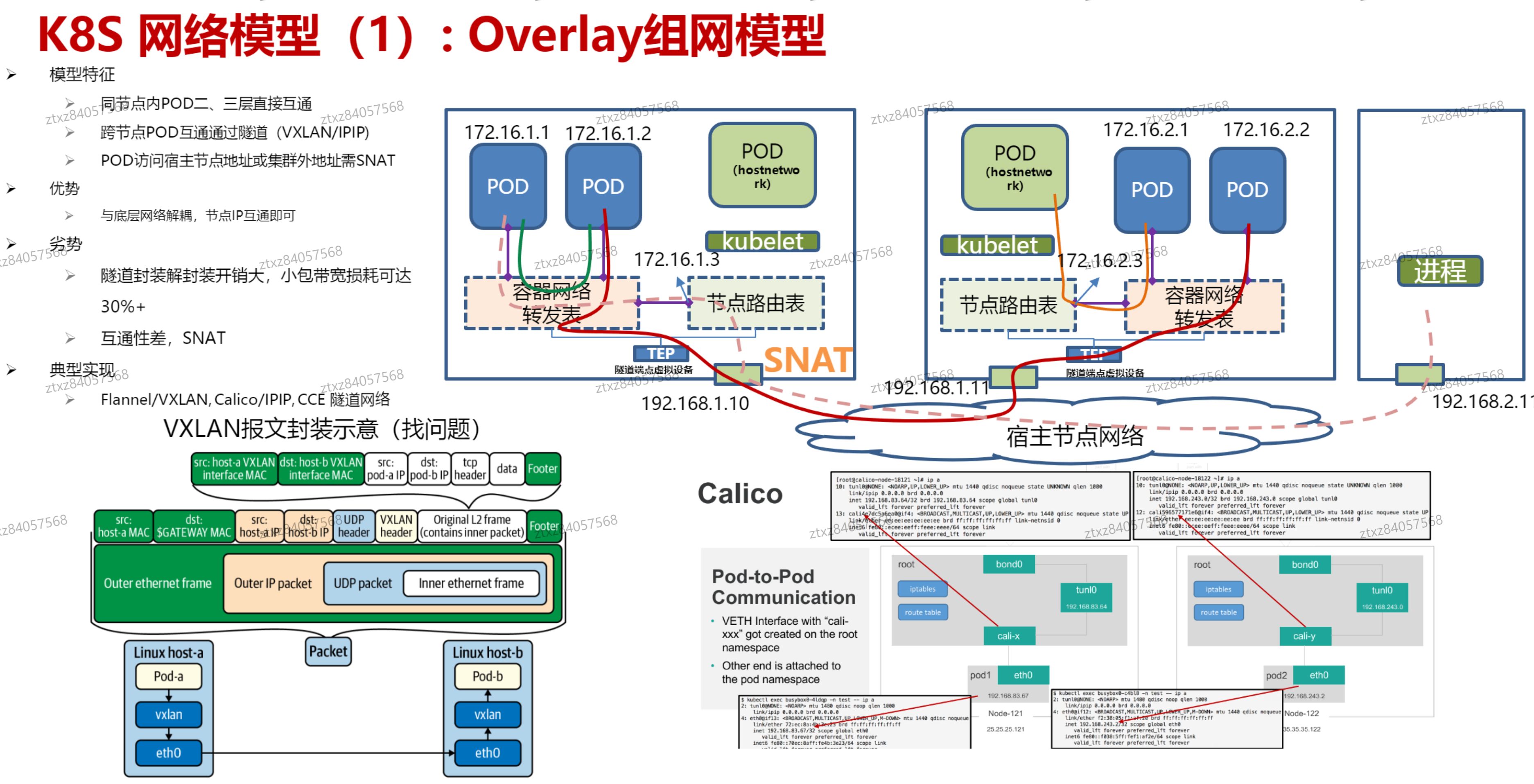

# K8s网络模型：Overlay组网模型

image-20241022213453546

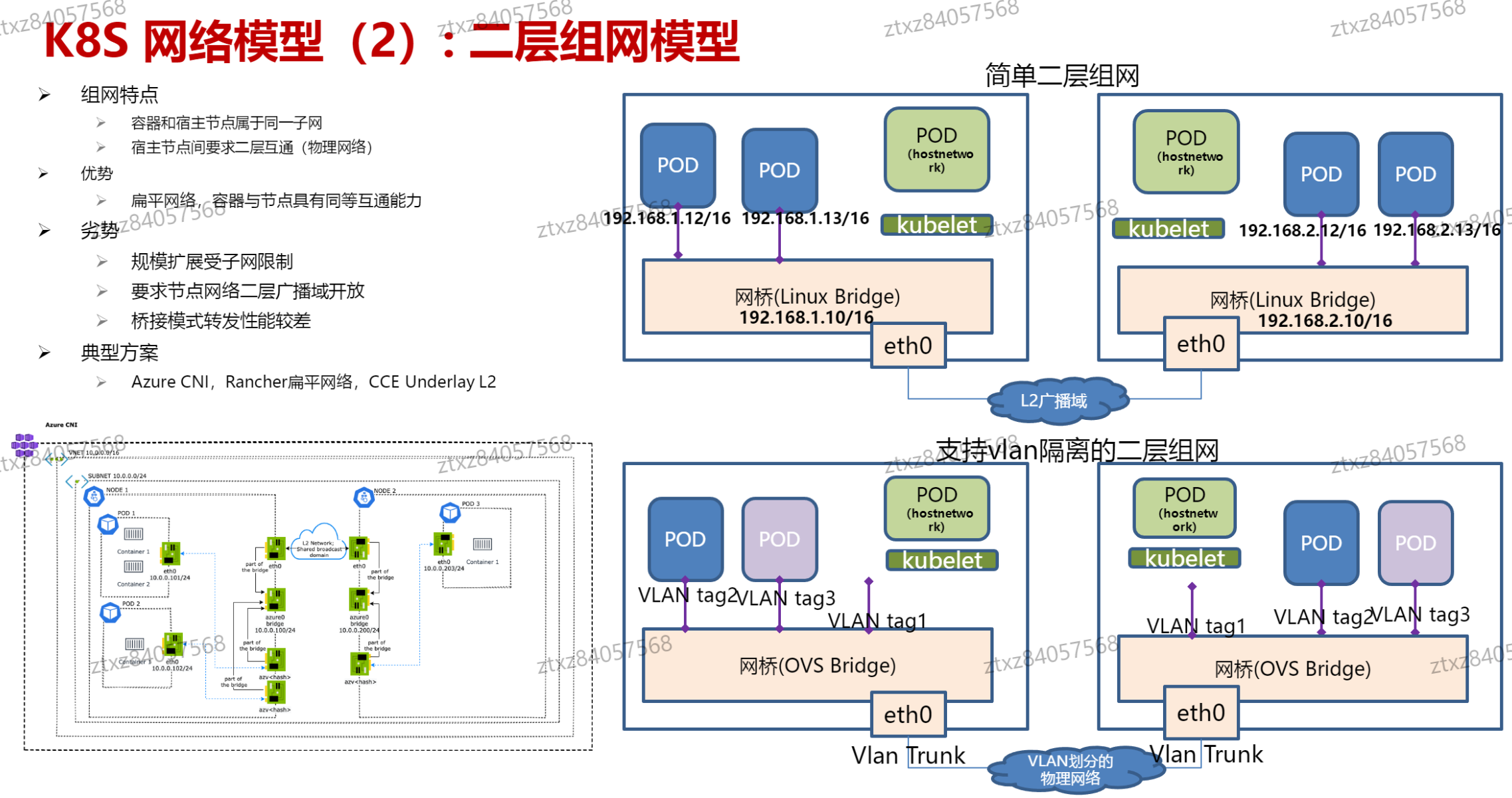

# K8s网络模型：二层组网模型

  • 由于广播域，广播风暴的影响，规模受限
  • 二层组网，地址也会耗尽

image-20241022213633130

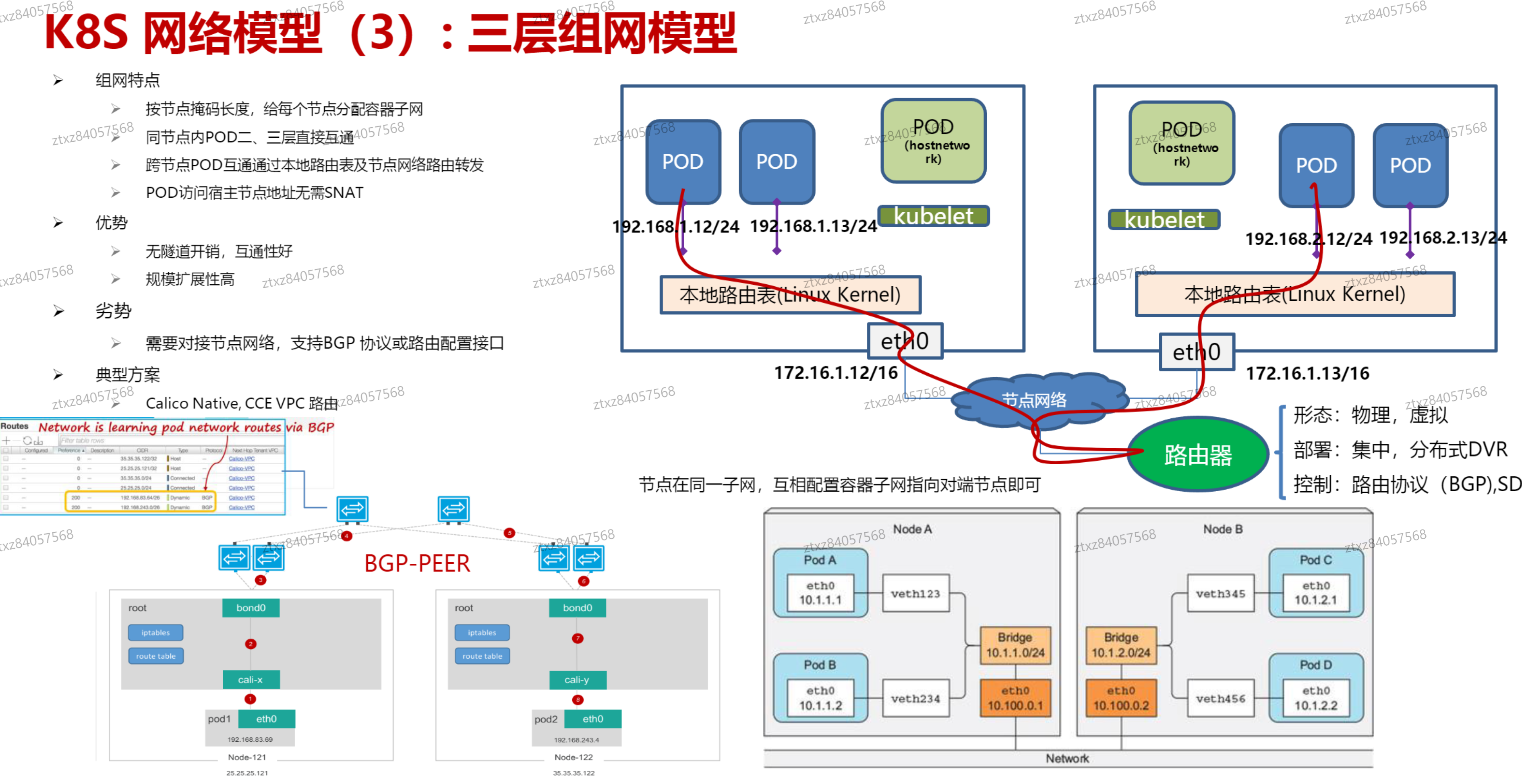

# K8s网络模型：三层组网模型

image-20241022213700912

# K8s Service负载均衡

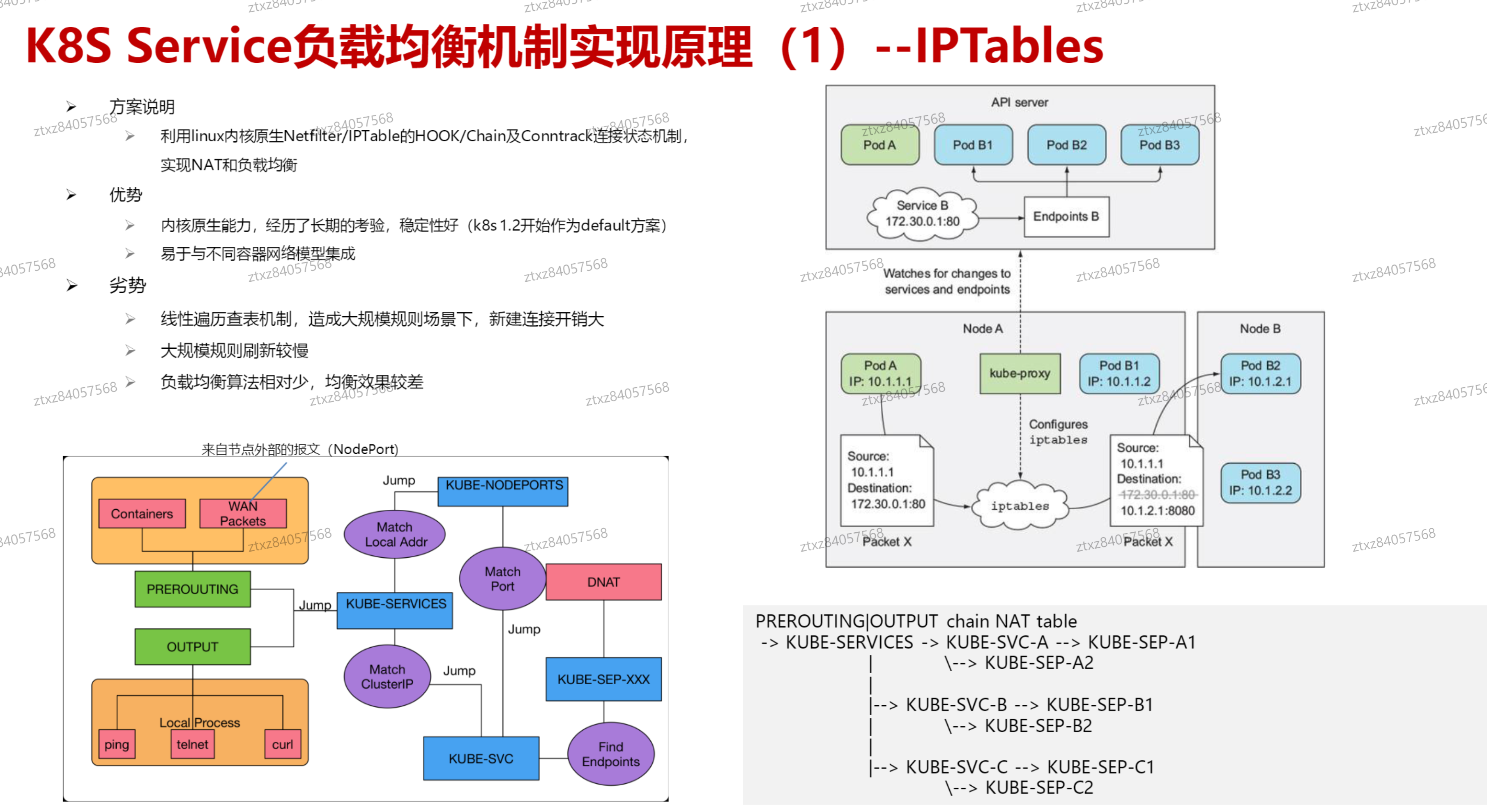

# IPTables

image-20241022213713272

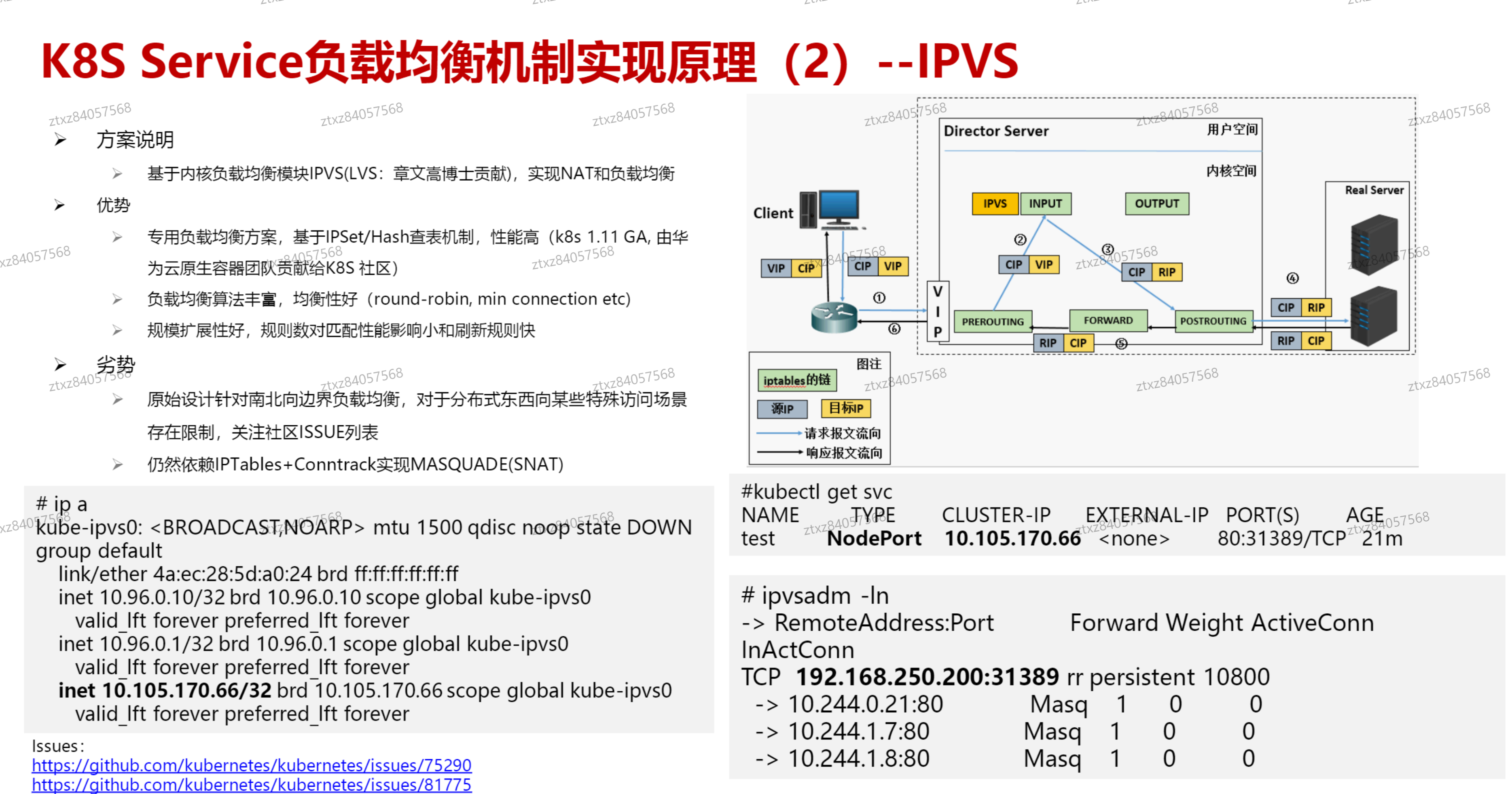

# IPVS

image-20241022213726793

  • 南北向流量：通常指的是从外部客户端（如用户的电脑、移动设备等）进入 Kubernetes 集群，或者从 Kubernetes 集群流向外部客户端的流量。
  • 东西向流量：是指在 Kubernetes 集群内部不同的 Pod 之间、服务之间或者其他内部组件之间的流量。
  • IPVS 的大部分功能是在 Linux 内核空间实现的，这使得数据包的处理更加高效。内核空间的处理避免了频繁的用户空间和内核空间切换，减少了系统开销。
  • 相比之下，iptables 的规则处理涉及更多的用户空间和内核空间的交互，尤其是在处理大量规则和高流量的情况下，性能可能会受到影响。

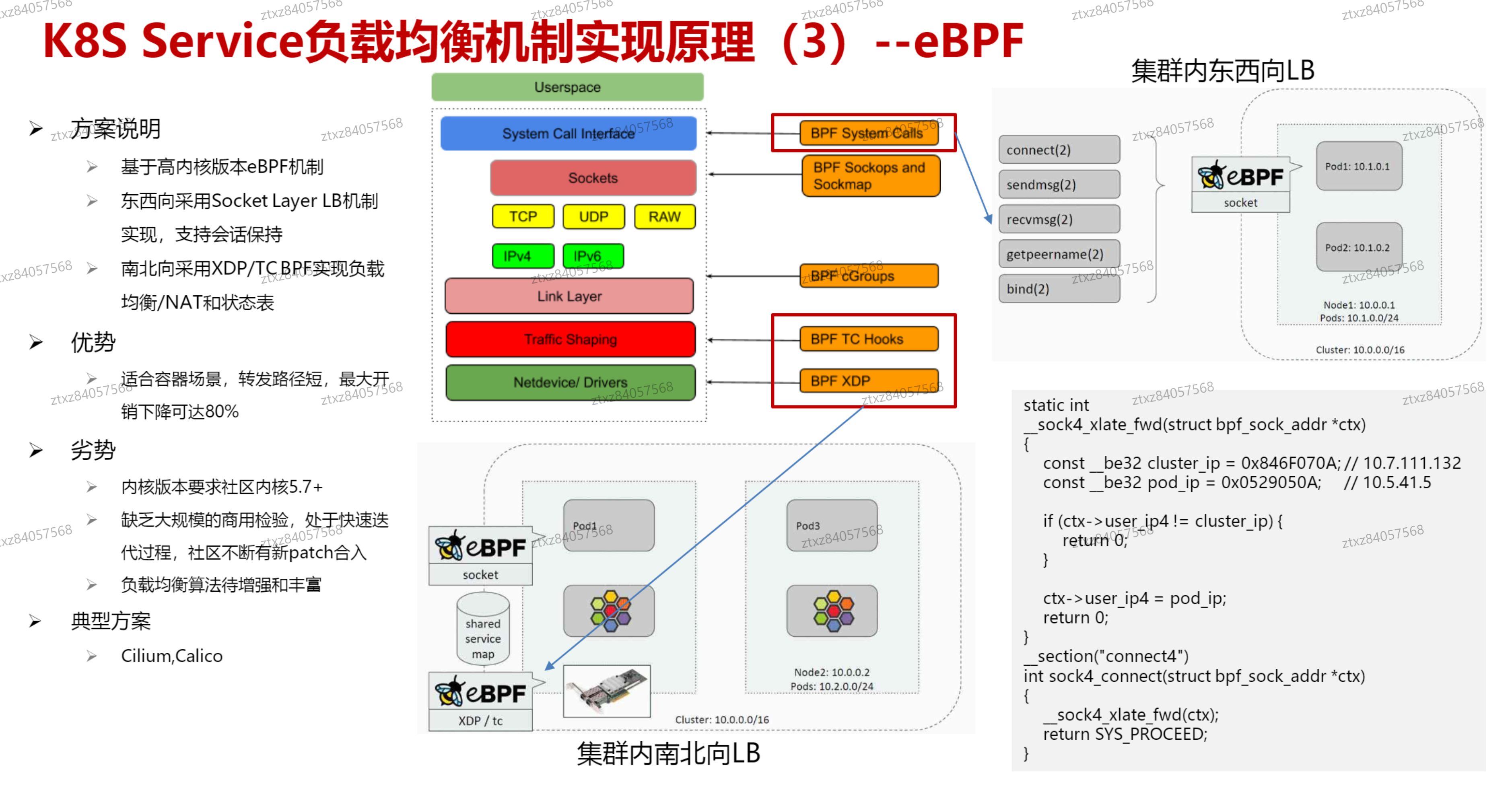

# eBPF

image-20241022213740571

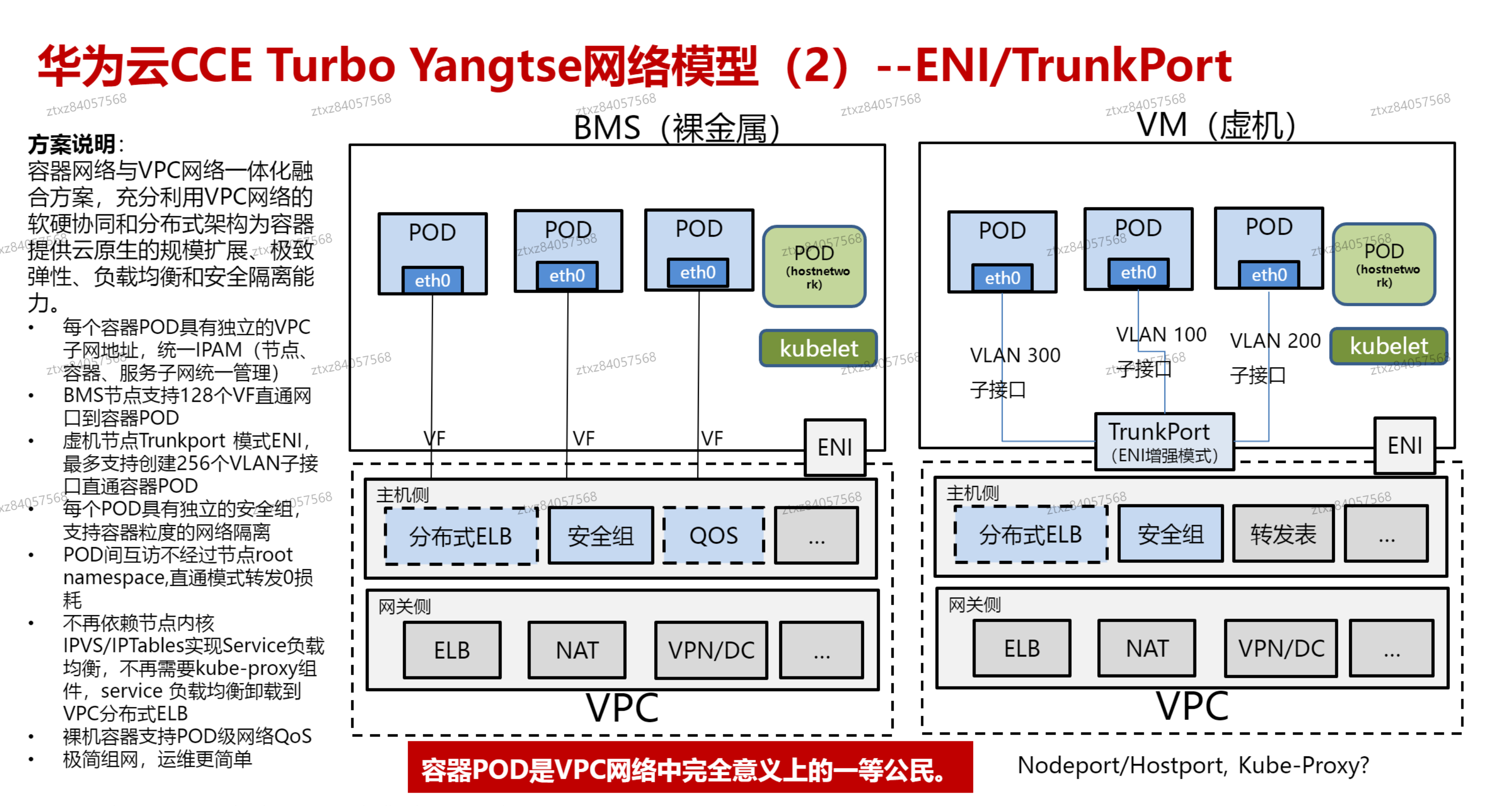

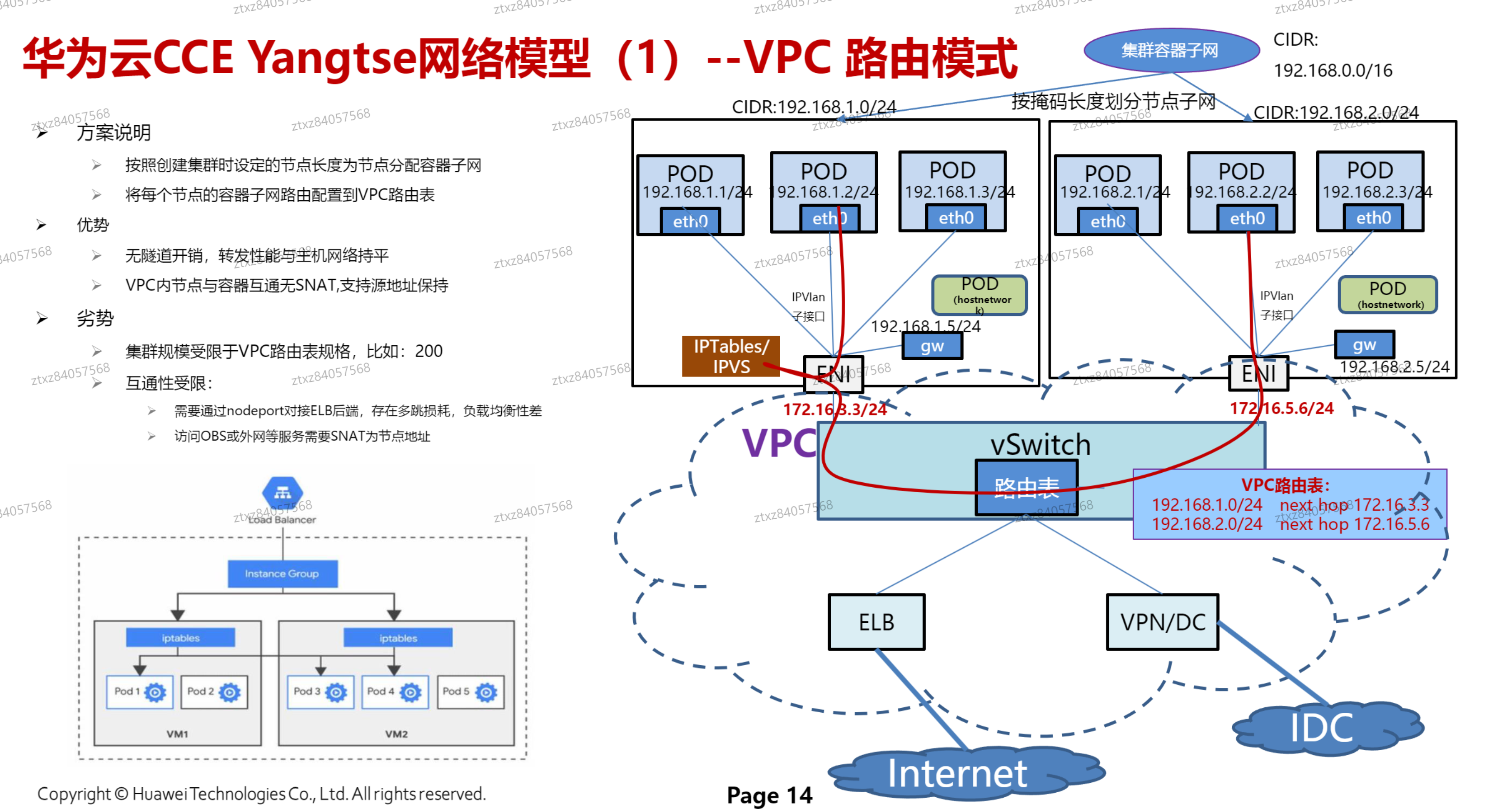

# 华为云CCE Yangtse网络模型

image-20241022213752206

image-20241022213806980

  • ENI（Elastic Network Interface，弹性网络接口）：是一种虚拟网络接口，可以附加到云服务器实例上，为实例提供网络连接能力。
  • Trunk port（中继端口）：Trunk port 是一种用于在交换机之间或交换机与路由器之间传输多个 VLAN（虚拟局域网）流量的端口。它允许不同 VLAN 的数据帧通过同一个物理端口进行传输，通过在数据帧中添加 VLAN 标记来区分不同的 VLAN。
    • 例如，在企业网络中，一台交换机上的 Trunk port 可以连接到另一台交换机，使得多个 VLAN 的用户可以在不同的交换机之间进行通信。
    • 通过 Trunk port，可以将多个 VLAN 的流量整合到一个物理连接上，减少网络中的线缆数量和设备端口的使用。
    • 灵活性和可扩展性：方便地添加或删除 VLAN，而无需对物理网络进行大规模的重新布线。
  • VF：Virtual Function（虚拟功能）
    • VF 允许将物理网卡的资源虚拟化为多个独立的虚拟网络接口，每个 VF 可以分配给不同的虚拟机或容器使用。
    • 这样可以提高网络性能，减少虚拟化带来的网络开销，因为虚拟机或容器可以直接访问虚拟网络接口，而无需经过软件层面的虚拟化层。

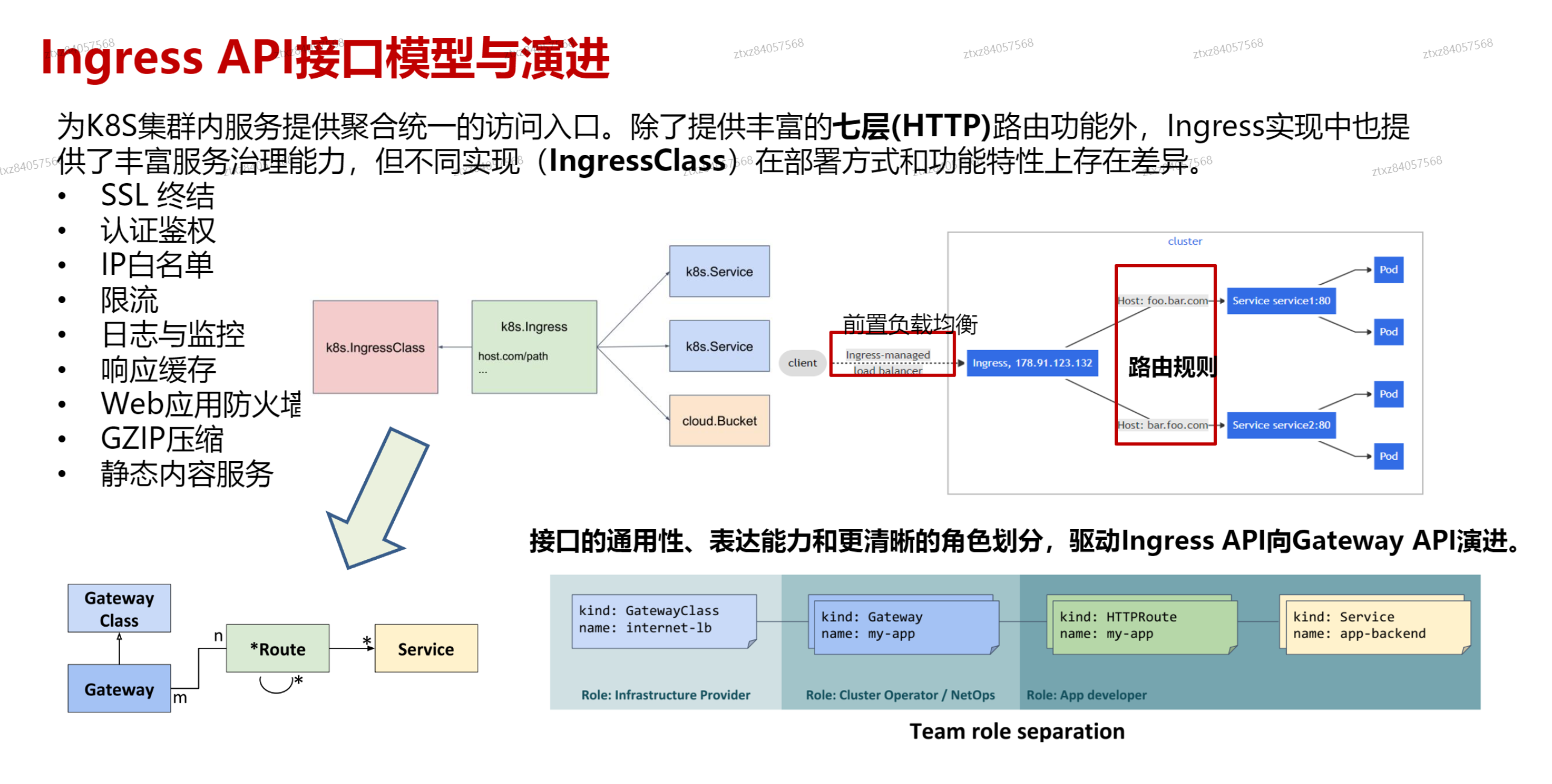

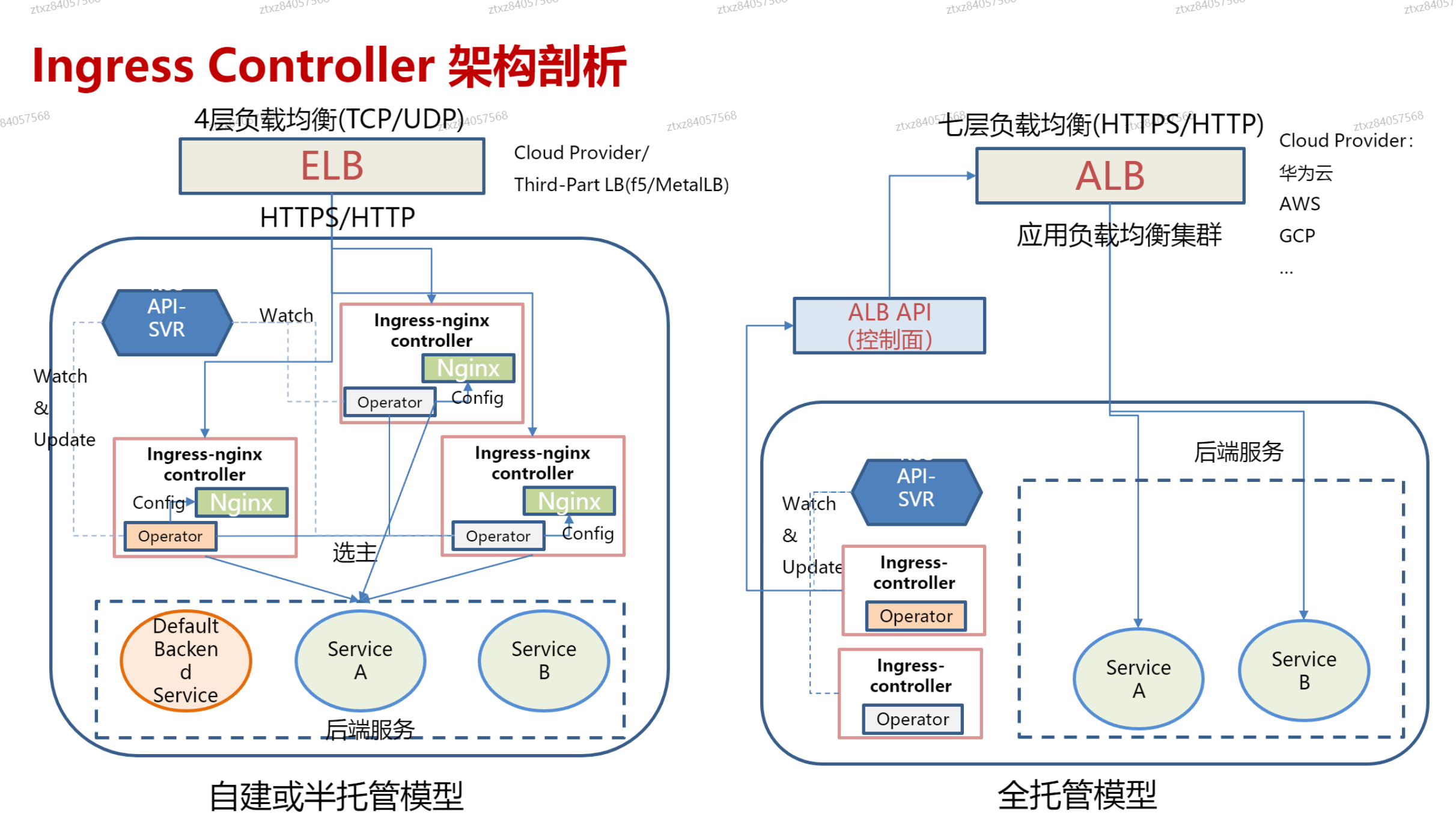

# Ingress Controller

image-20241022213834108

image-20241022213843269

  • 也有选主的过程，每个ingress-nginx controller的pod里面有两个容器：
    • operator： watch api server里面的一些secret，configmap等资源对象，生成nginx的配置文件
    • 只有成为leader的controller才有能力更新ingress的资源状态

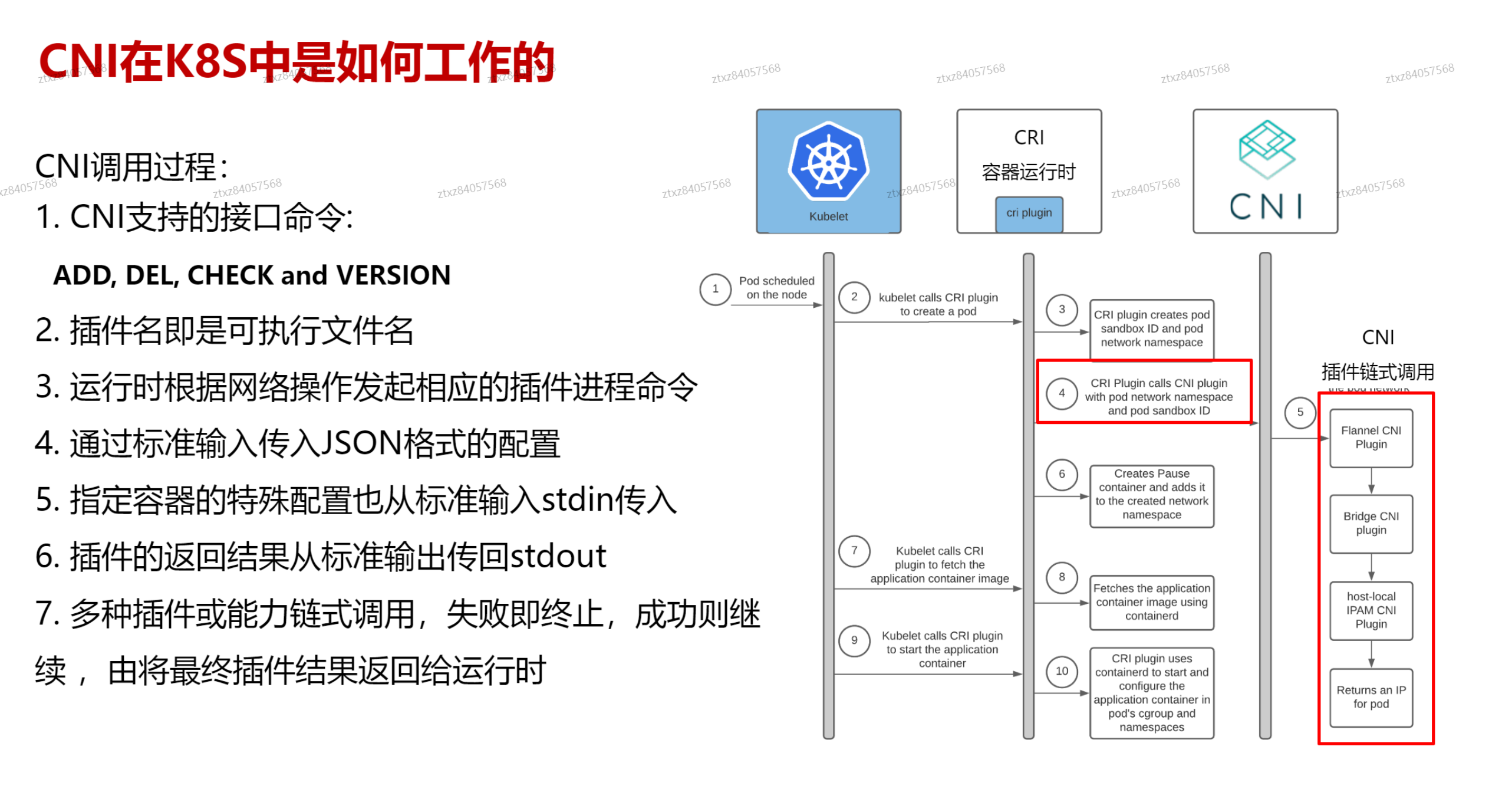

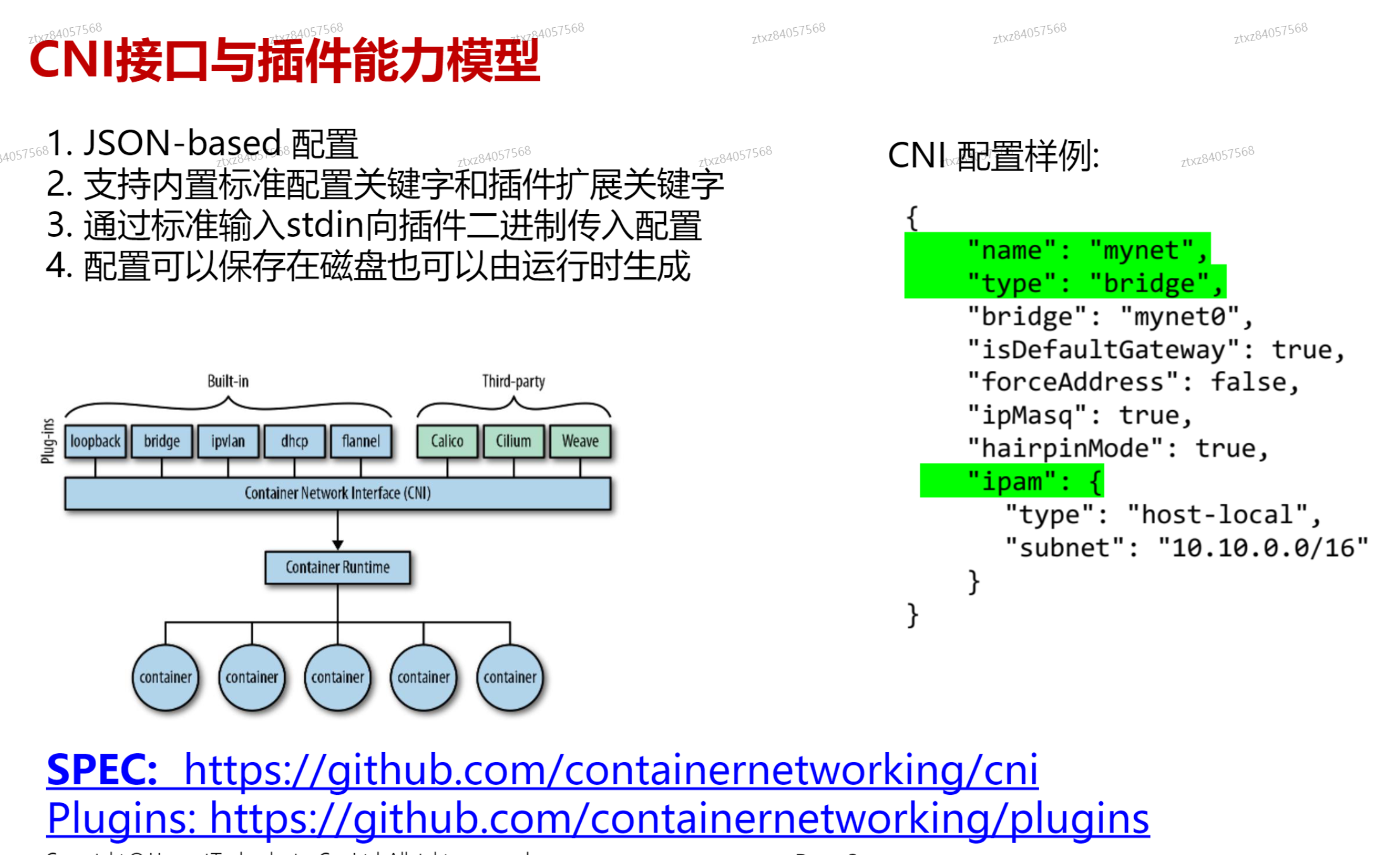

# CNI接口/插件

  • 依赖于容器运行时
  • ipam是地址管理能力配置插件，表示从图中子网里面选择一个地址分配给容器

image-20241022213914655

image-20241022213927364

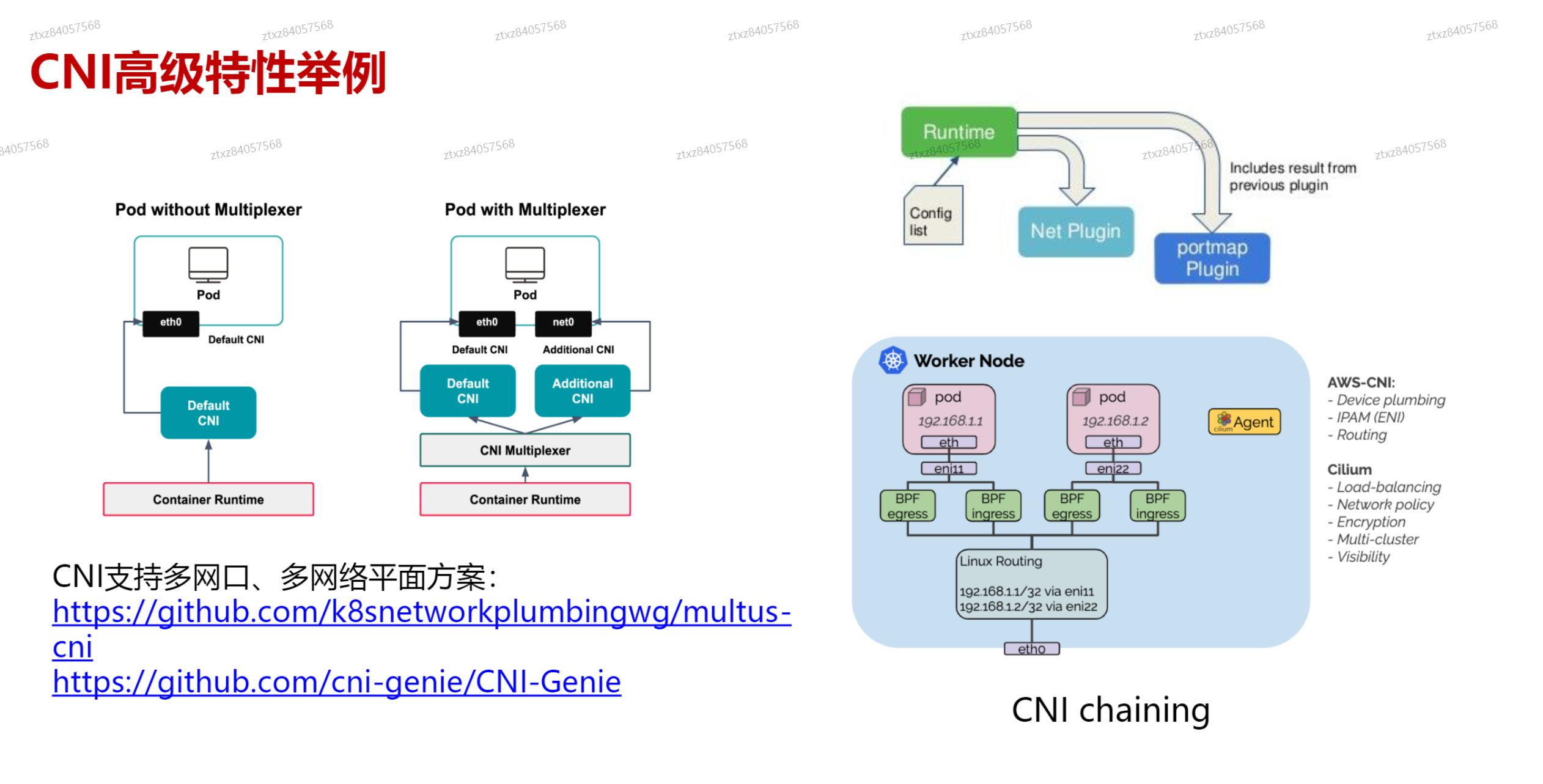

  • 不同的CNI插件完成了CNI标准规范里面不同的能力
  • 通过CNIchaining可以组合起来，比如除了基础功能，需要用到cilium里的eBPF方案
  • 个人经验：少用多开源社区或者多厂商的方案，因为对商用来说后续运维和升级会是一个问题，还是更倾向于归一化的处理

# 最佳实践

image-20241022213937997 image-20241022213947640

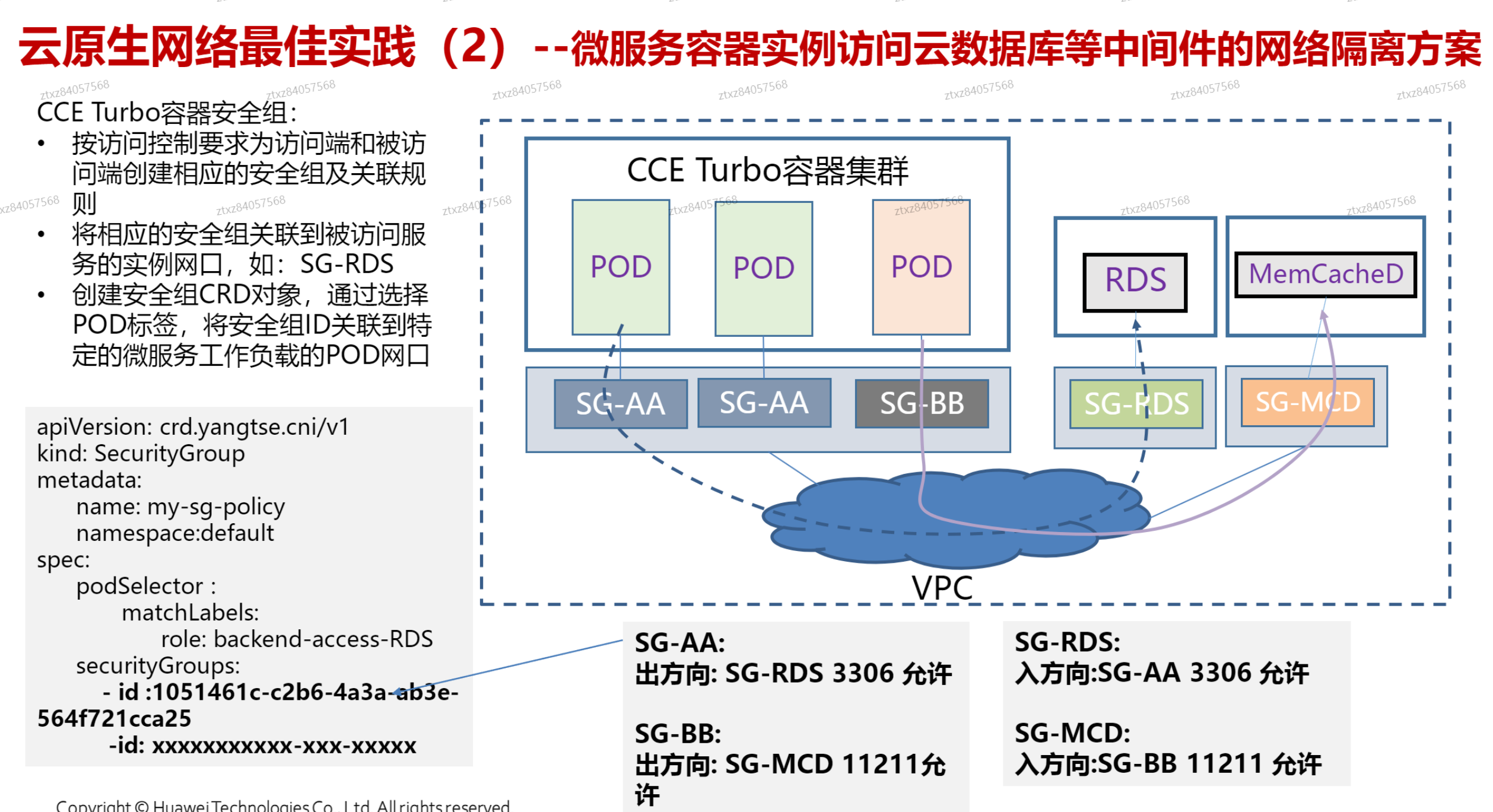

  • 用securityGroup实现网络隔离的方案

image-20241022213959897

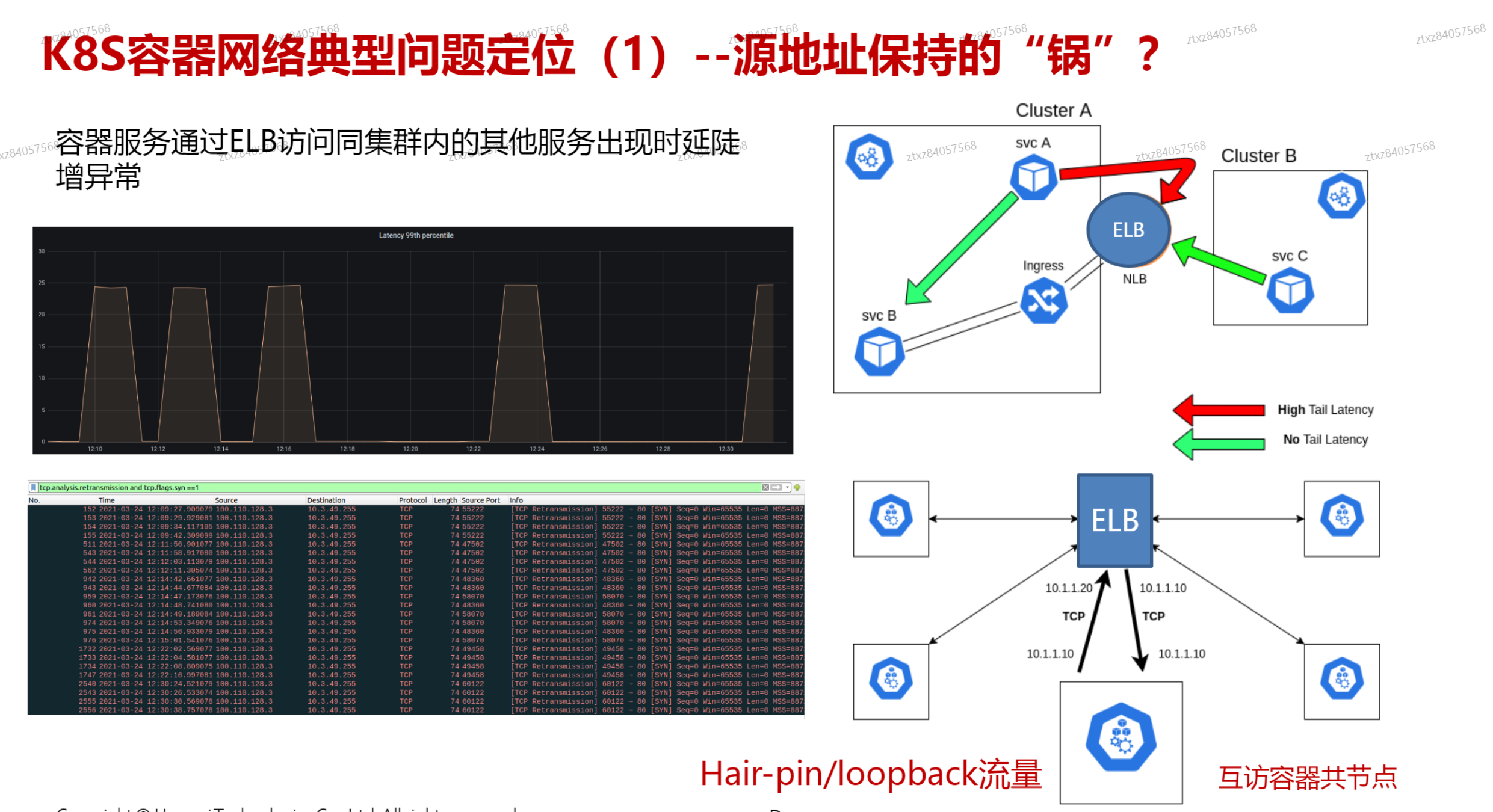

  • 源地址保持：网络流量经过各种网络代理、负载均衡器或者服务转发的过程中，尽可能地保留原始请求的源 IP 地址信息。

    • 可追溯性：对于安全和审计目的，能够明确知道请求真正的发起源是非常重要的。
    • 正确的访问控制：许多基于源 IP 的访问控制策略（如防火墙规则、网络访问限制）依赖于准确的源 IP 信息。如果源 IP 在网络转发过程中丢失或者被错误地修改，这些访问控制策略可能无法正常工作，导致安全漏洞或者错误地阻止合法访问。
    • 应用程序行为适配：某些应用程序需要获取真实的源 IP 地址来进行特定的业务逻辑，如日志记录、用户行为分析、地理定位等。例如，一个 Web 应用可能希望根据用户的真实源 IP 地址来统计不同地区的访问量。

  • 时延异常产生的原因：svcA通过外部ELB，在再通过ingress访问svcB，

  • 在svcB回包的时候，在节点内发应答报文的时候，发现源地址就在本集群内，甚至源地址和目的地址是同一个容器实例，就短路在集群内部。

  • 导致连接状态不匹配，访问的源地址是一个service地址，但回包的时候变成了一个pod的地址，就会造成丢包，反复重传

  • 解决办法：

    • 可以使用一些反亲和的策略，让两个服务不部署在同一个节点上
    • 或者把ELB源地址保持的功能关闭

image-20241022214012238

  • 内核中不管tcp还是udp，接受到报文的时候有socket buffer的概念
  • 普罗等业务监控是用户进程调receive/send之间的时间
  • 所以报文到达socket接受队列，排队的计算时间没有算上，所以会有差距
  • 原因是容器的规格配置的过小，和以前虚机的处理能力不匹配
