Ch14 K8s Istio

11/19/2024 HuaweiCloud

# K8s Istio

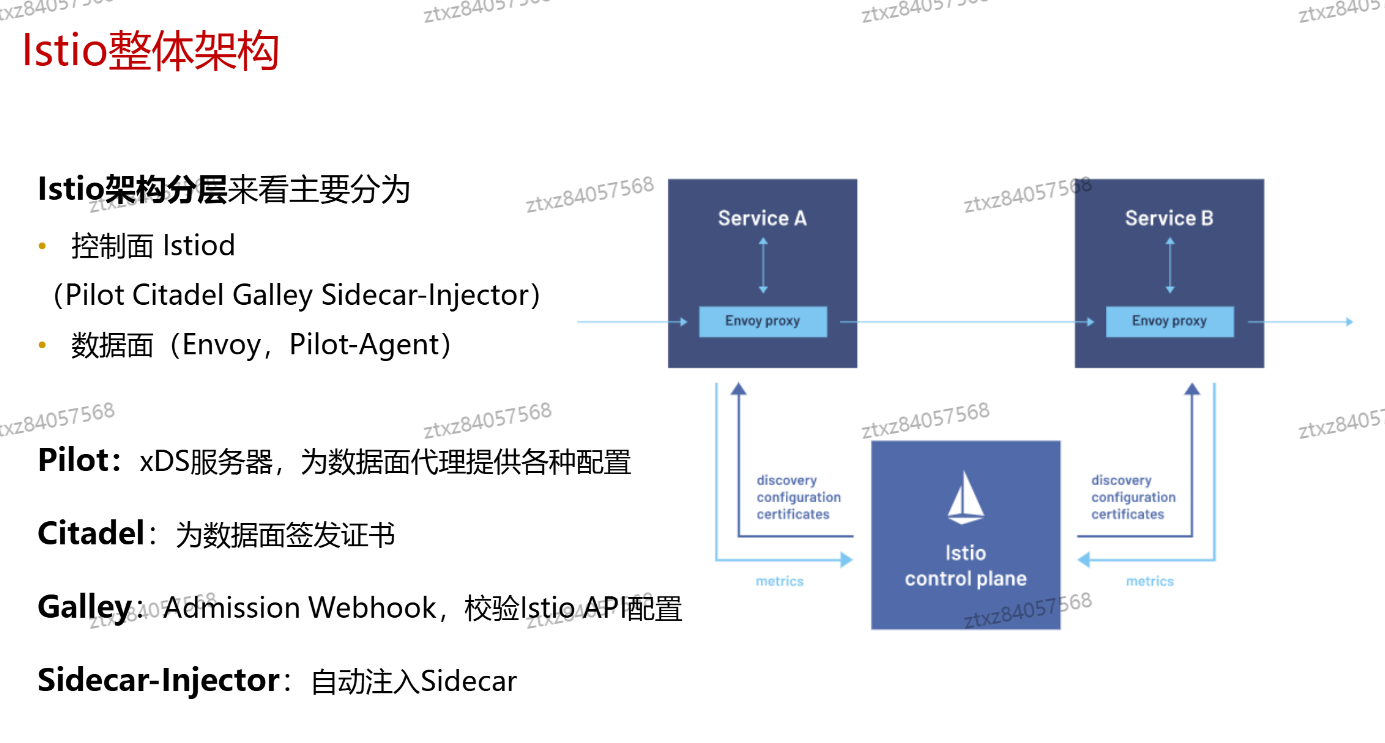

# Istio整体架构

image-20241111213529491

  • Galley 是 Istio 的配置验证、提取、处理和分发组件。它确保 Istio 的配置符合规则，并将正确的配置信息传递给其他组件。

# xDS（eXtensible Discovery Service）简介

  • xDS 是一组用于发现和配置代理（如 Istio 中的 Envoy）的协议。它提供了一种标准化的方式来动态地向代理传递配置信息，包括服务发现、路由规则、监听器配置等。这些协议允许控制平面（如 Istio 中的 Pilot）与数据平面代理（Envoy）进行通信，以实现对代理行为的灵活控制。

# Pilot 作为 xDS 服务器的角色

  • 服务发现（LDS - Listener Discovery Service）：

    • Pilot 作为 xDS 服务器，通过 LDS 向 Envoy 代理提供监听器（Listener）的配置。监听器定义了 Envoy 如何接收和处理传入的网络连接。例如，Pilot 可以告诉 Envoy 在某个特定端口（如 8080 端口）上监听 HTTP 请求，并根据请求的目标服务将其路由到相应的后端服务实例。这种服务发现功能对于动态环境中的微服务架构至关重要，因为服务的位置和端口可能会随着时间变化，Pilot 能够确保 Envoy 始终拥有最新的监听器配置。

  • 路由发现（RDS - Route Discovery Service）：

    • RDS 协议用于 Pilot 向 Envoy 传递路由规则。这些路由规则决定了如何将传入的请求路由到不同的后端服务。例如，Pilot 可以配置 Envoy 将带有特定 HTTP 头（如/api/v1路径）的请求路由到一个新的服务版本，而将其他请求路由到旧版本。这使得可以在不修改服务代码的情况下实现灰度发布、金丝雀部署等复杂的流量管理策略。Pilot 作为 xDS 服务器，会根据用户定义的流量管理策略和服务发现信息，通过 RDS 向 Envoy 发送精确的路由配置。

  • 集群发现（CDS - Cluster Discovery Service）

    • CDS 协议用于 Pilot 向 Envoy 提供集群（Cluster）配置信息。在 Istio 中，集群代表一组具有相同功能的后端服务实例。Pilot 通过 CDS 告诉 Envoy 哪些服务实例属于同一个集群，以及如何与这些集群进行通信。例如，Pilot 可以为 Envoy 配置一个包含多个微服务实例的集群，包括实例的地址、端口、健康检查策略等信息。这有助于 Envoy 进行负载均衡和故障转移操作，确保请求能够被正确地发送到可用的服务实例。

  • 端点发现（EDS - Endpoint Discovery Service）

    • EDS 是 Pilot 用于向 Envoy 提供更详细的端点（Endpoint）信息的协议。端点是指具体的服务实例，在集群中可以有多个端点。Pilot 通过 EDS 让 Envoy 了解每个集群中的具体端点位置和状态。例如，当一个新的服务实例被添加到集群或者一个旧的实例出现故障时，Pilot 会通过 EDS 及时更新 Envoy 的端点信息，使得 Envoy 能够调整其负载均衡策略，避免将请求发送到不可用的端点。

# 管理面

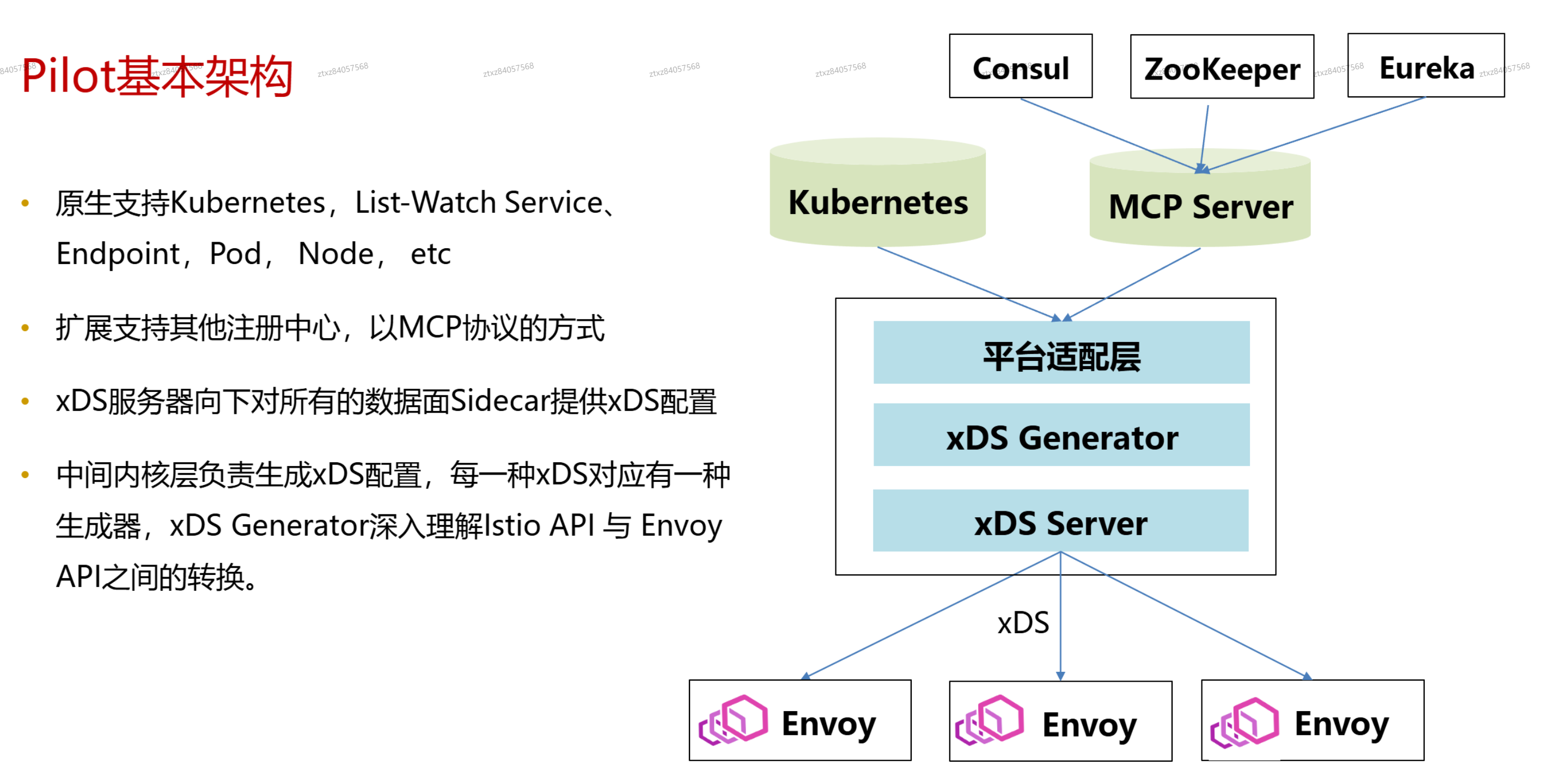

# Pilot基本架构

image-20241119212645605

  • xDS Generator 是 Pilot 内部的一个重要功能模块。它基于用户定义的各种配置源（如 Istio 的 CRD - Custom Resource Definition，像 VirtualService、DestinationRule 等）和系统的服务发现信息来生成 xDS 协议相关的配置。这些配置是最终通过 xDS Server 发送给 Envoy 代理的内容。

# Citadel基本架构

image-20241119212729261

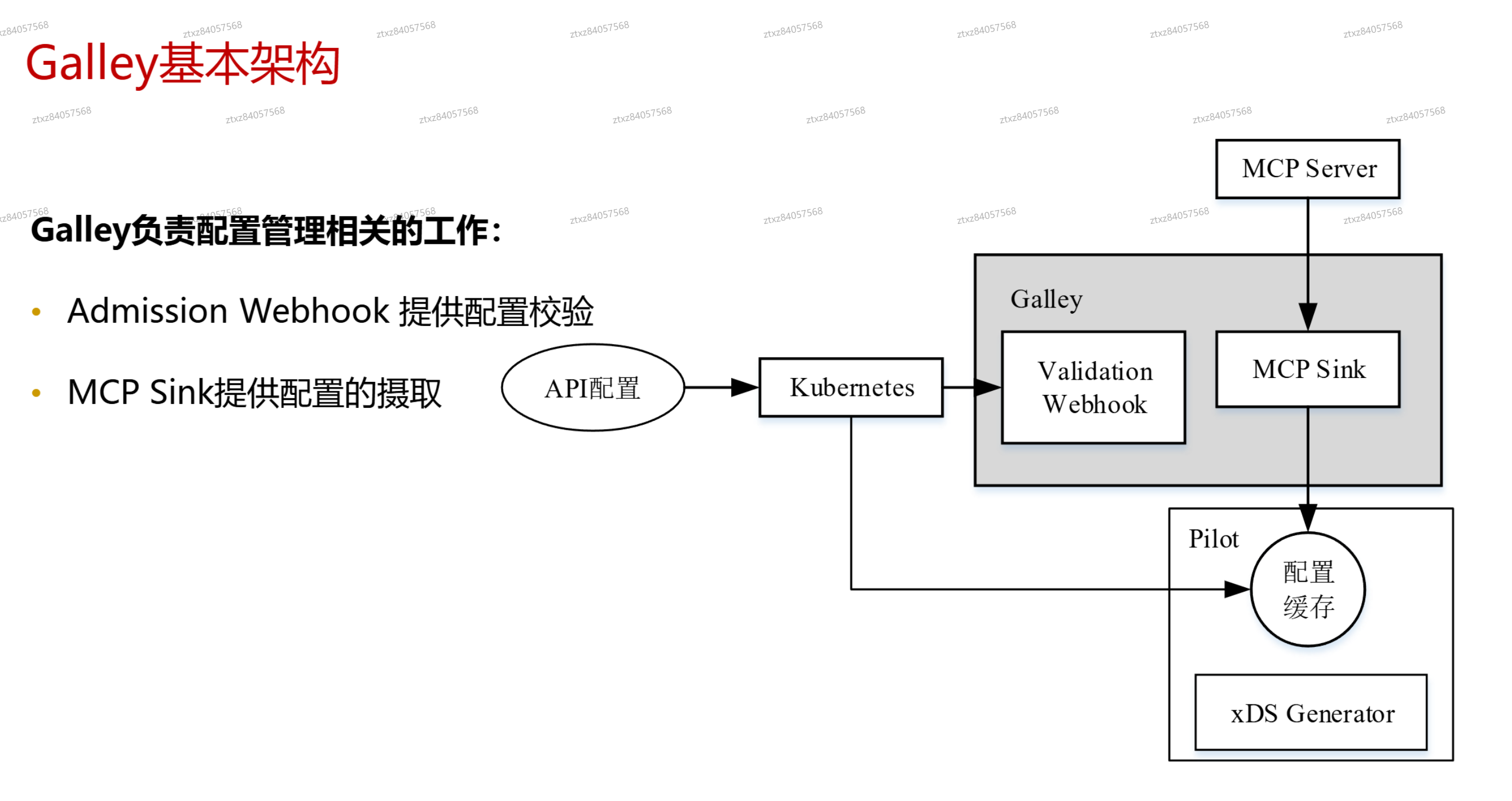

# Gally基本架构

image-20241119212739579

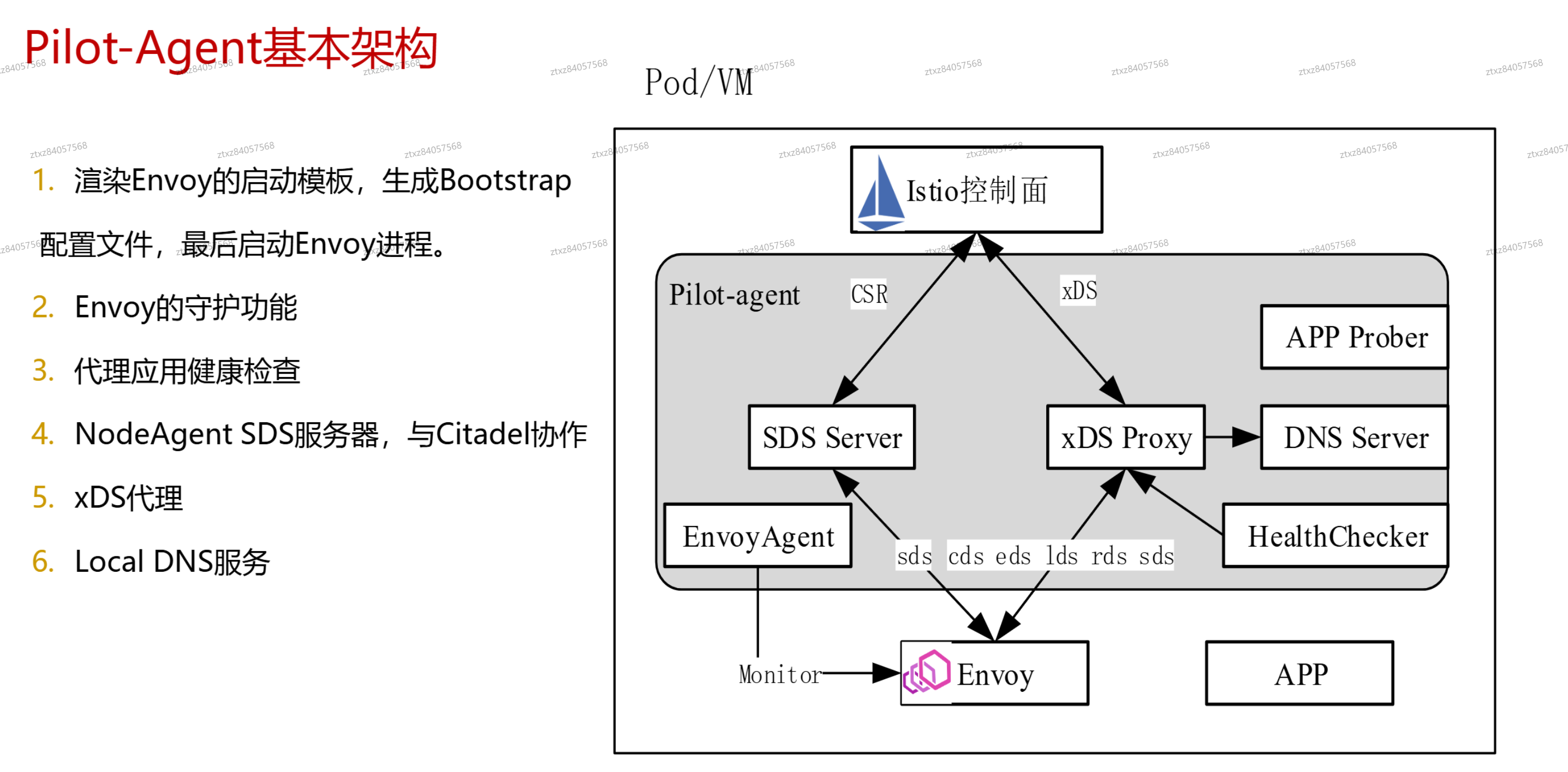

# Pilot-Agent基本架构

image-20241119212749578

  • 代理应用健康检查是通过app prober来做的，把k8s的一些readness等探针，转发给app，依赖probe的自动重写

  • 为什么要经过代理进行健康检查？因为当sidecar开启严格的健康检查，如果没有代理，会直接被envoy拦截

  • DNSserver：会降低coreDNS的压力，可以为虚拟机上的应用，解析出k8s的服务

# 透明的sidecar原理

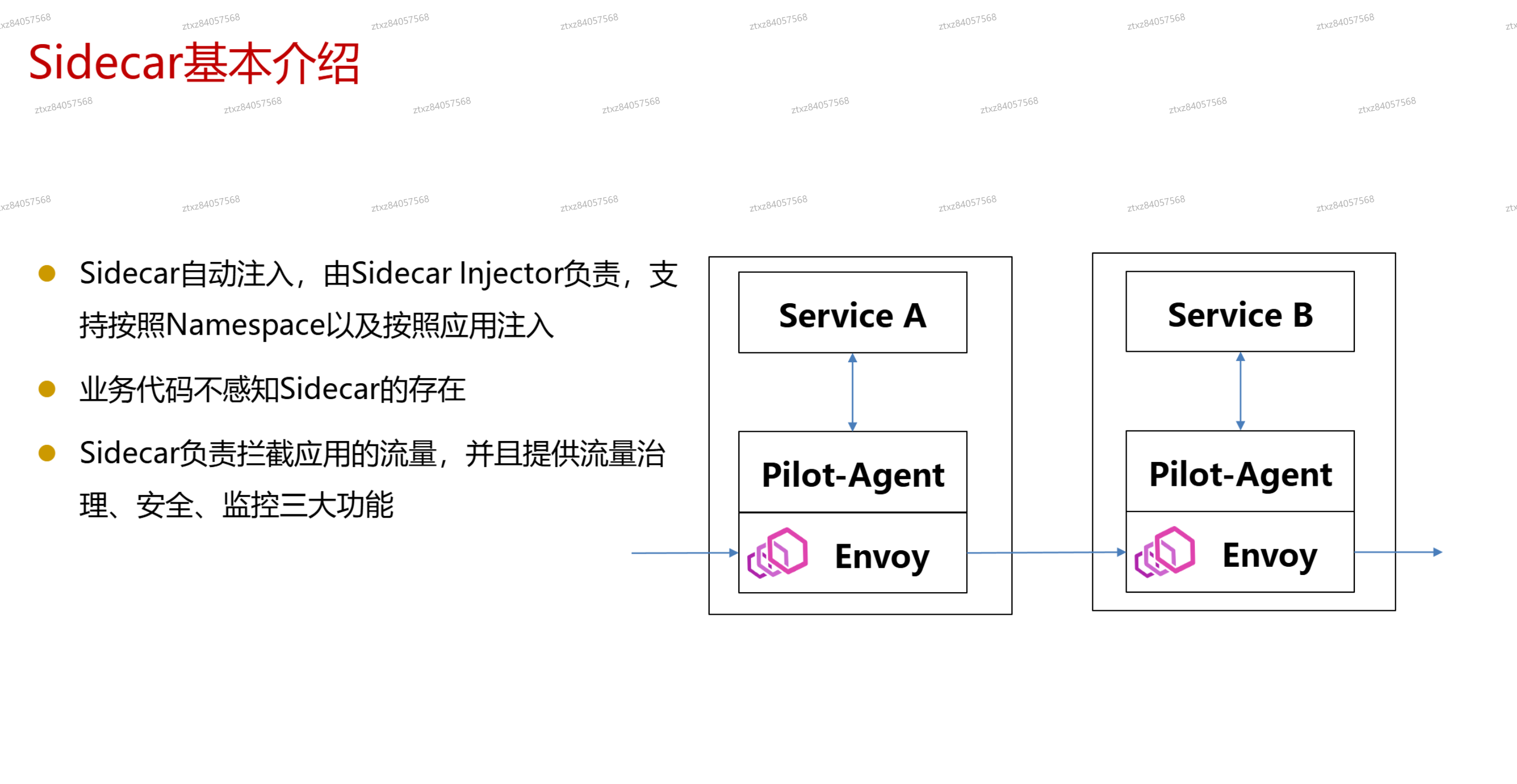

image-20241119212801341

# SideCar基本介绍

  • 手动注入：提供一个pod template模板

  • 自动注入：在应用的pod里面再加一个envoy的pod

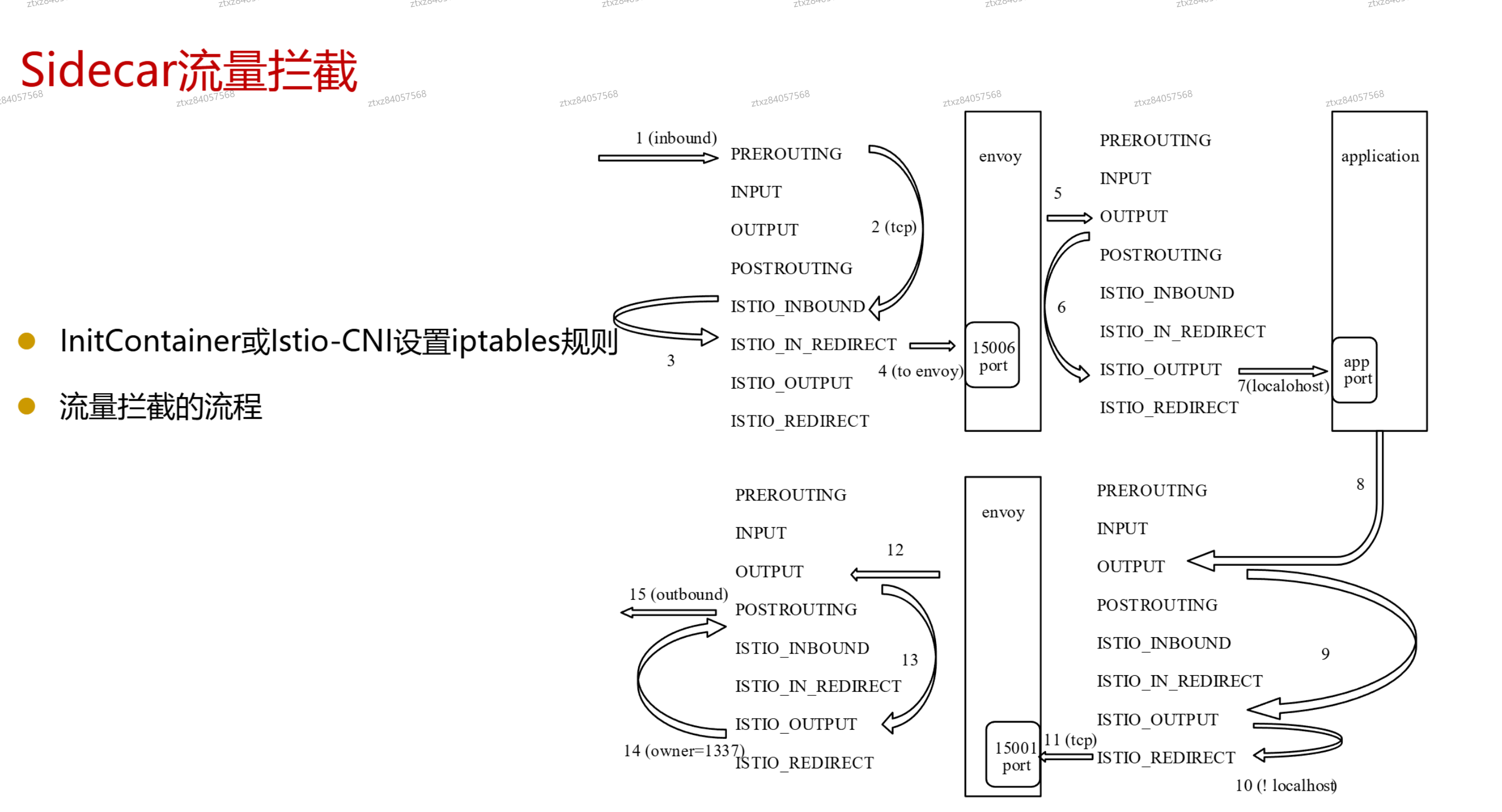

# SideCar流量拦截

通过iptable，可以通过init container设置

  • 上面入流量，下面出流量

image-20241119212813648

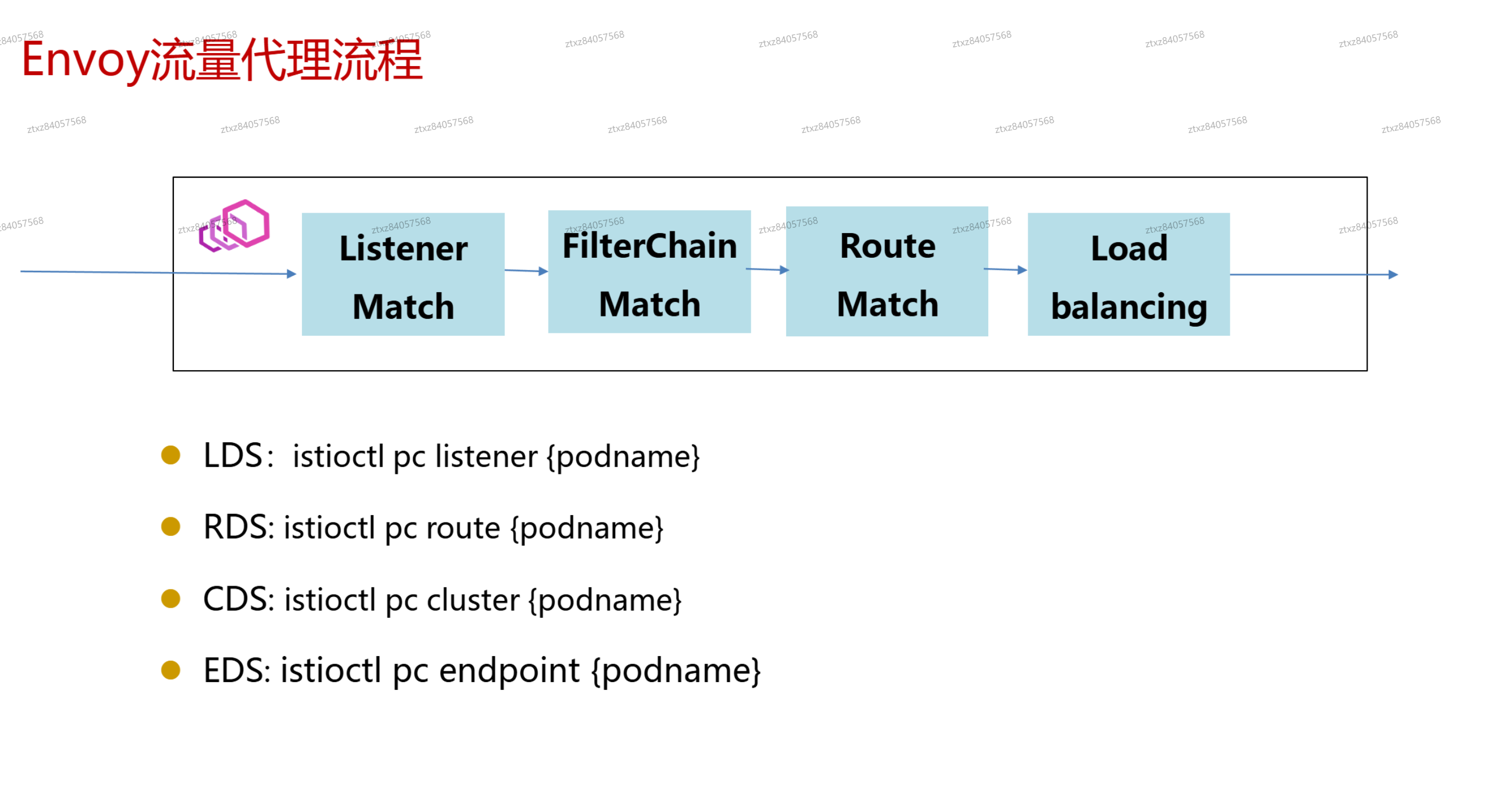

# Envoy流量代理流程

image-20241119212822569

# Envoy流量匹配与转发

image-20241119212831797

# Istio基本功能实现原理

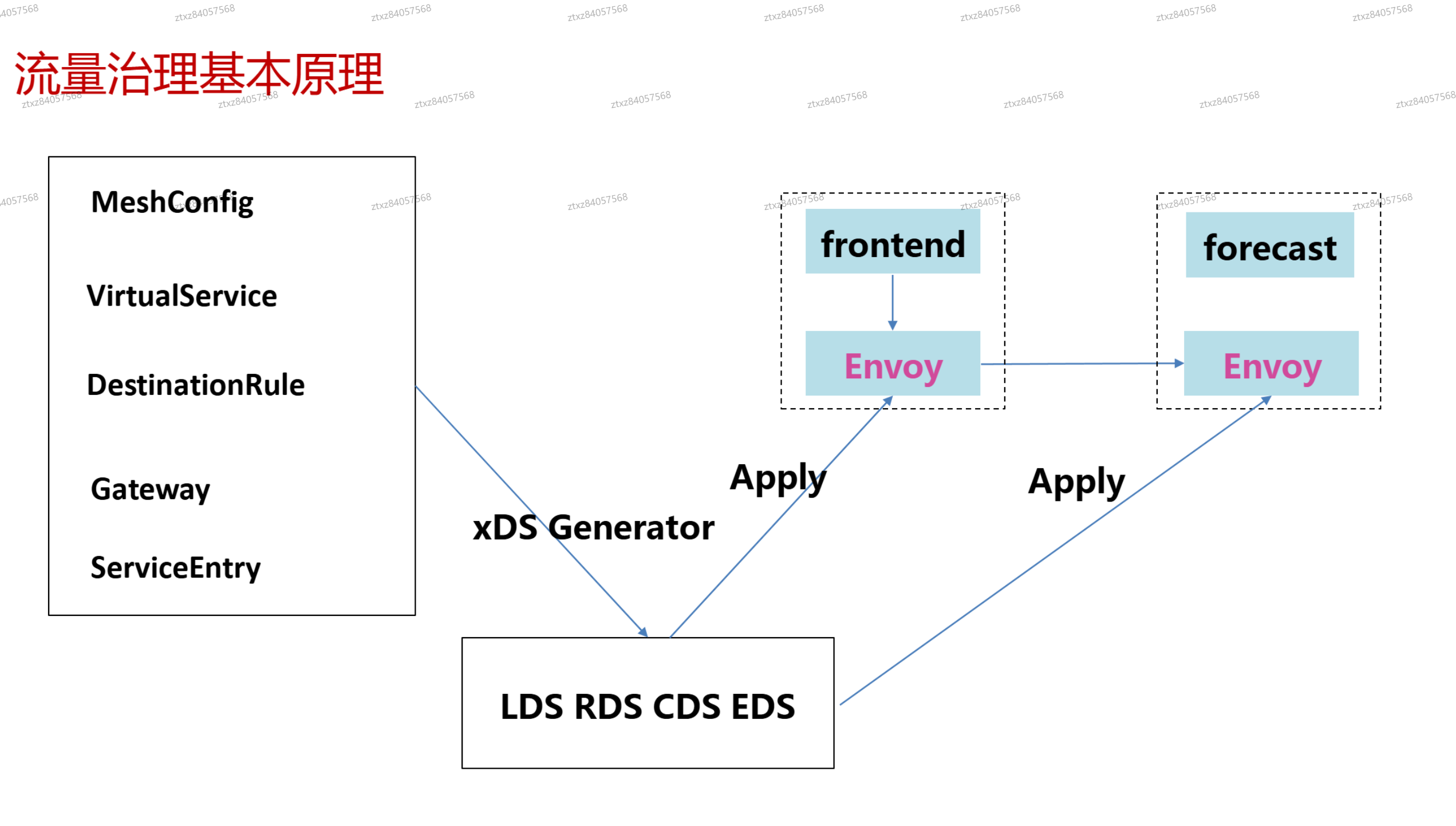

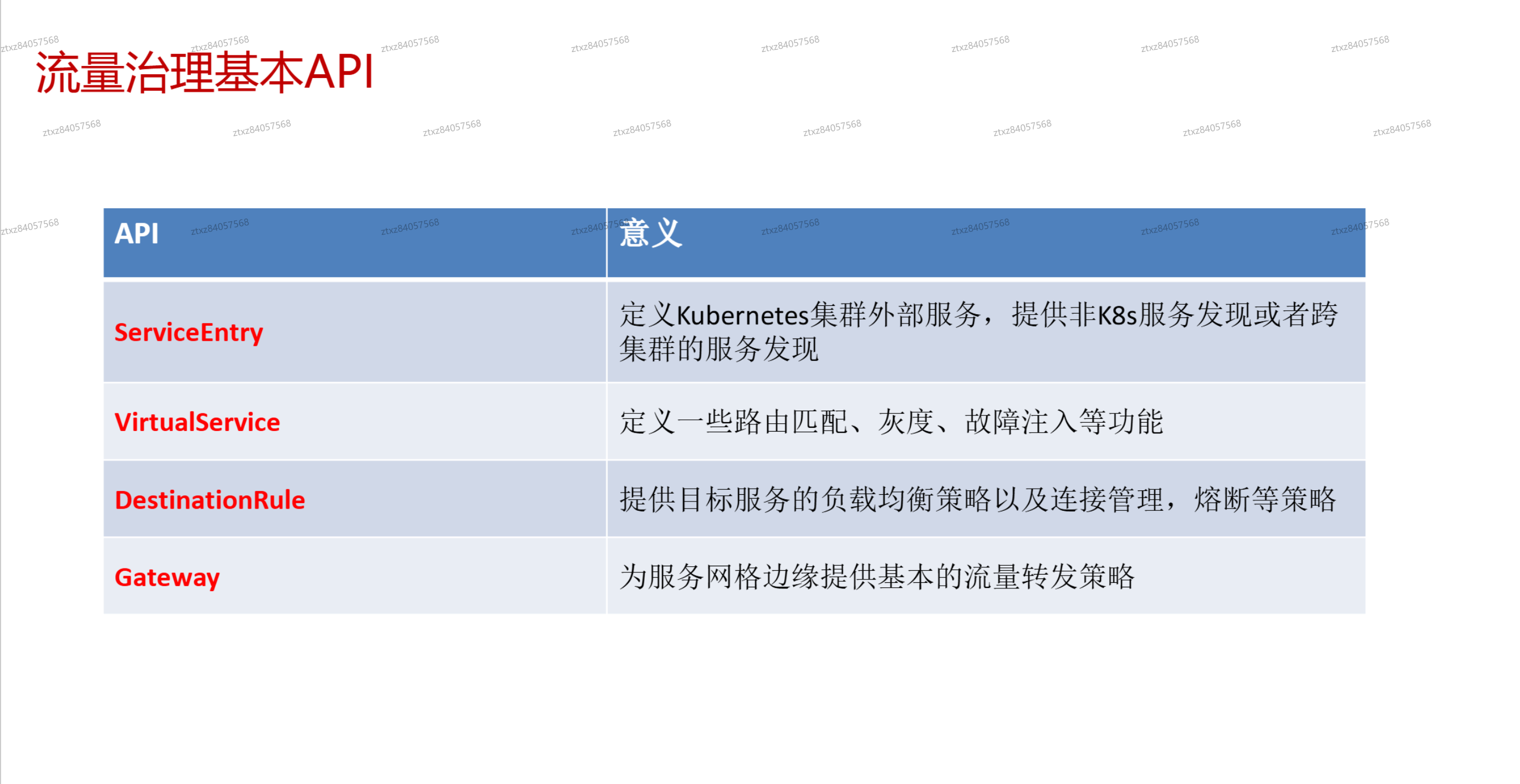

# 流量治理基本API

image-20241119212841653

image-20241119212851338

Knative-豆包 (3)

  • MCP Server对接其他的注册中心

  • Aggregater为xDS server提供istio服务的查询功能，有个查询接口

image-20241119213219449

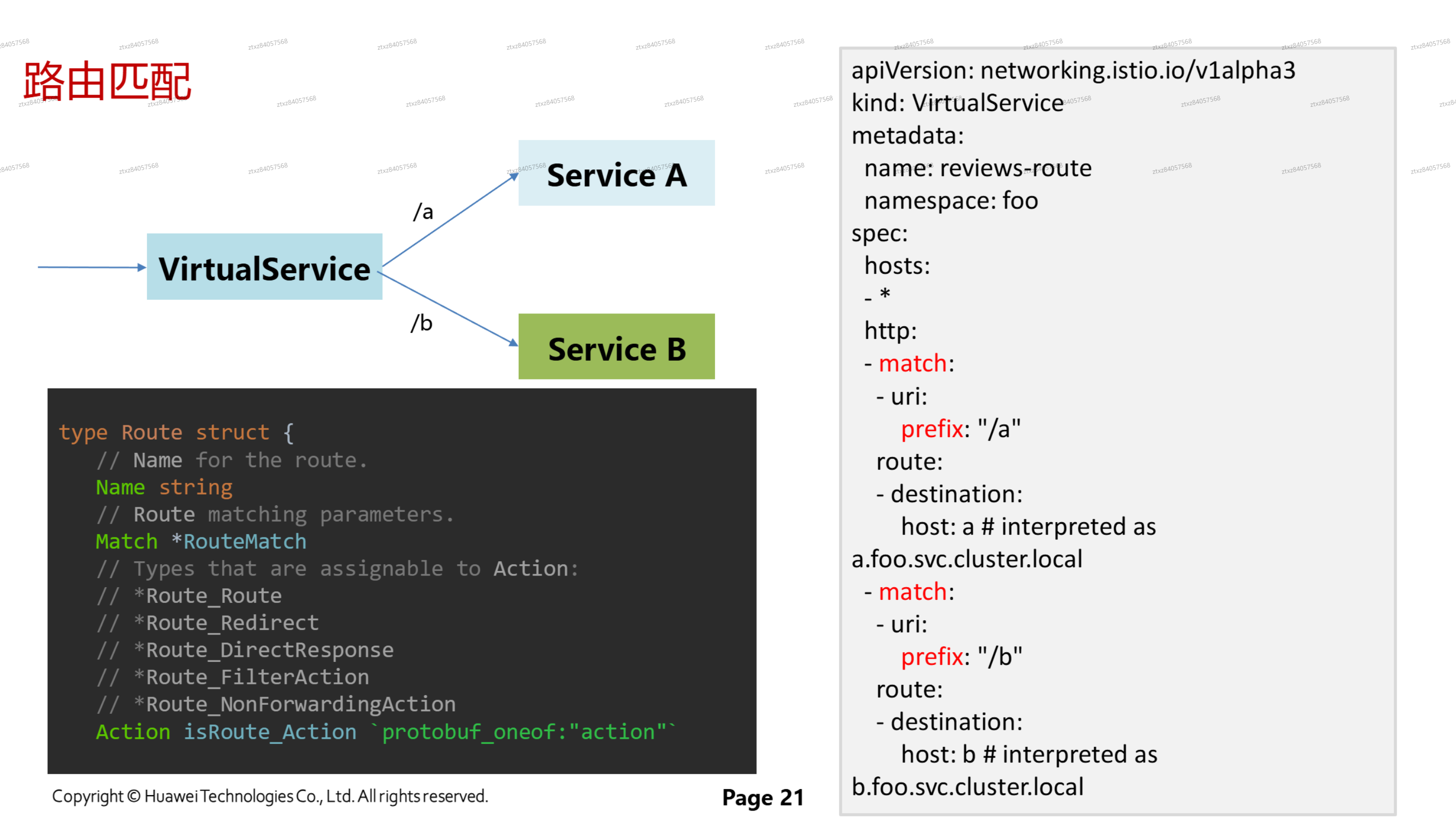

# 路由匹配

image-20241119213226958

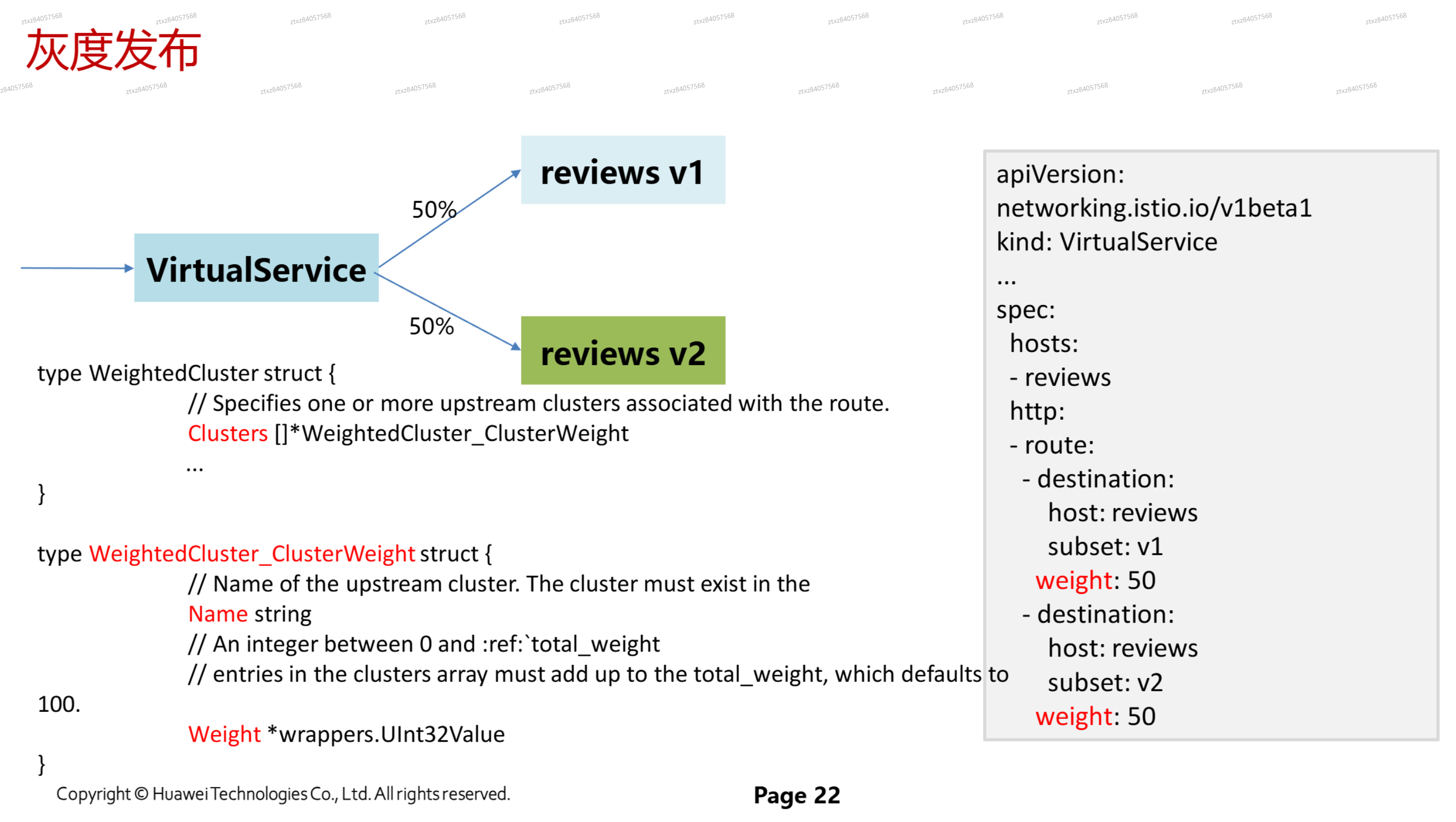

# 灰度发布

image-20241119213235064

# 服务网格监控

image-20241119213242872

# Metrics

  • envoy中也有一些metrics，但都是连接级别的，没有服务的属性

image-20241119213252590

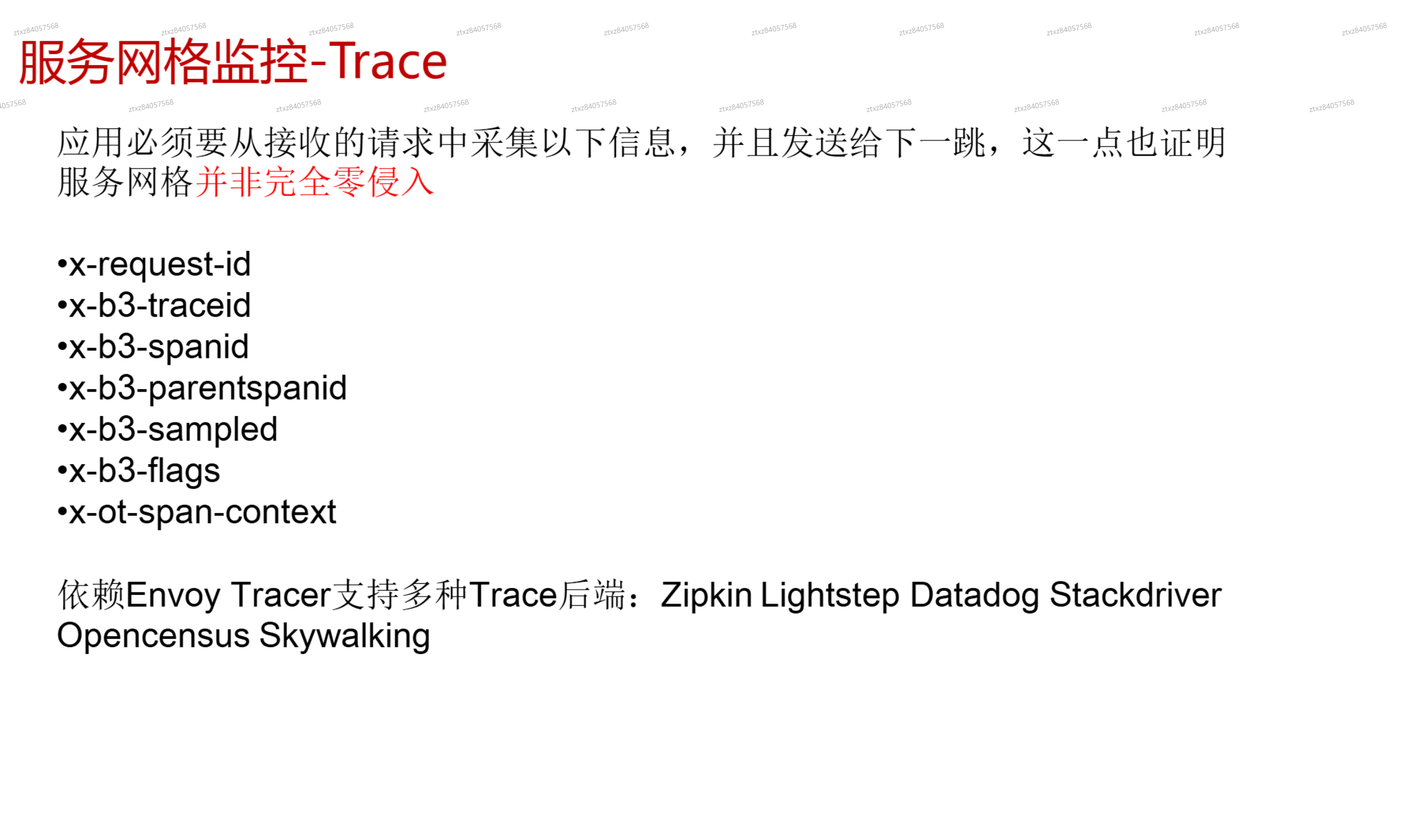

# Trace调用链

  • 需要应用做一点点改动，通过trace后端

image-20241119213302057

image-20241119213322764

image-20241119213329069

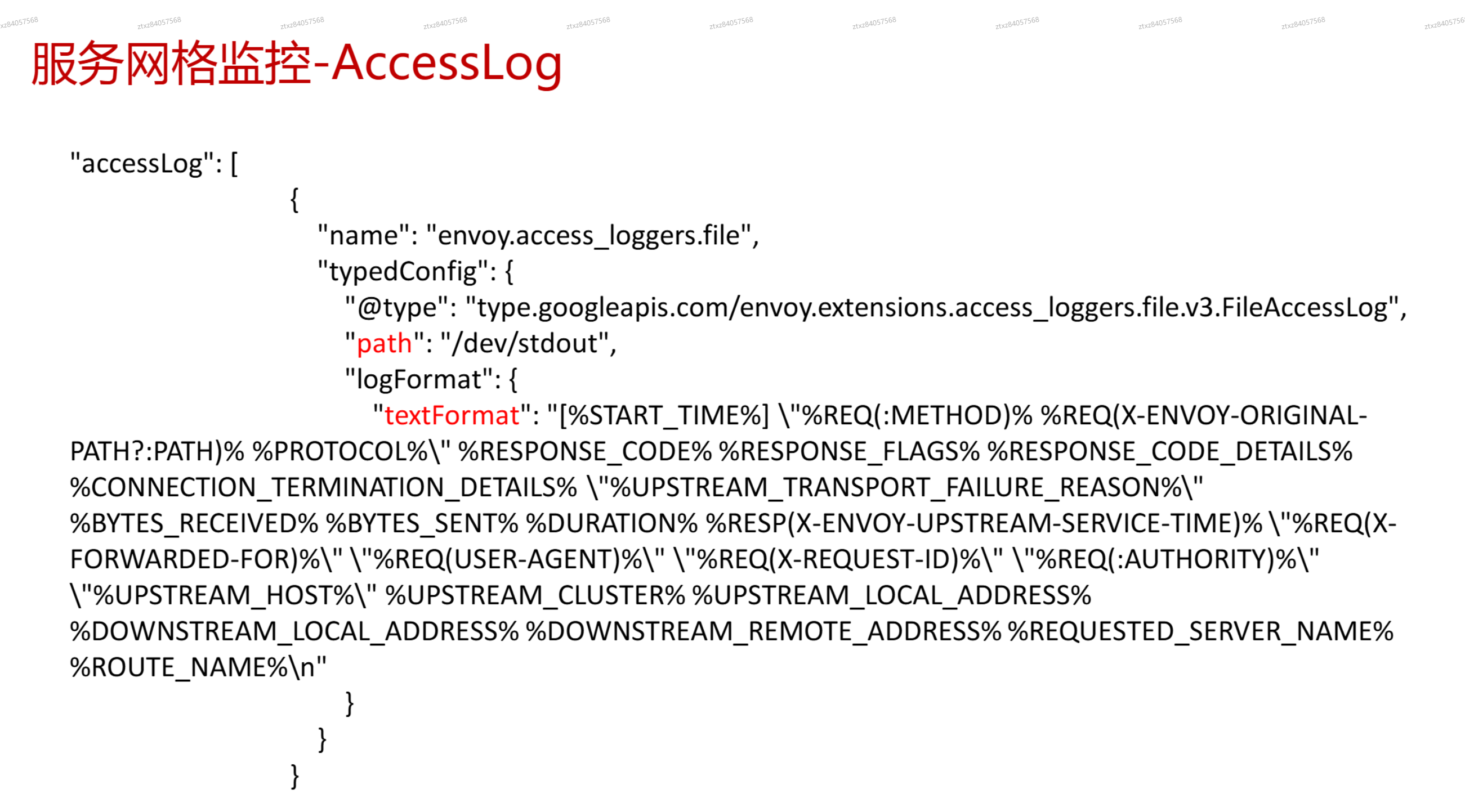

image-20241119213336553

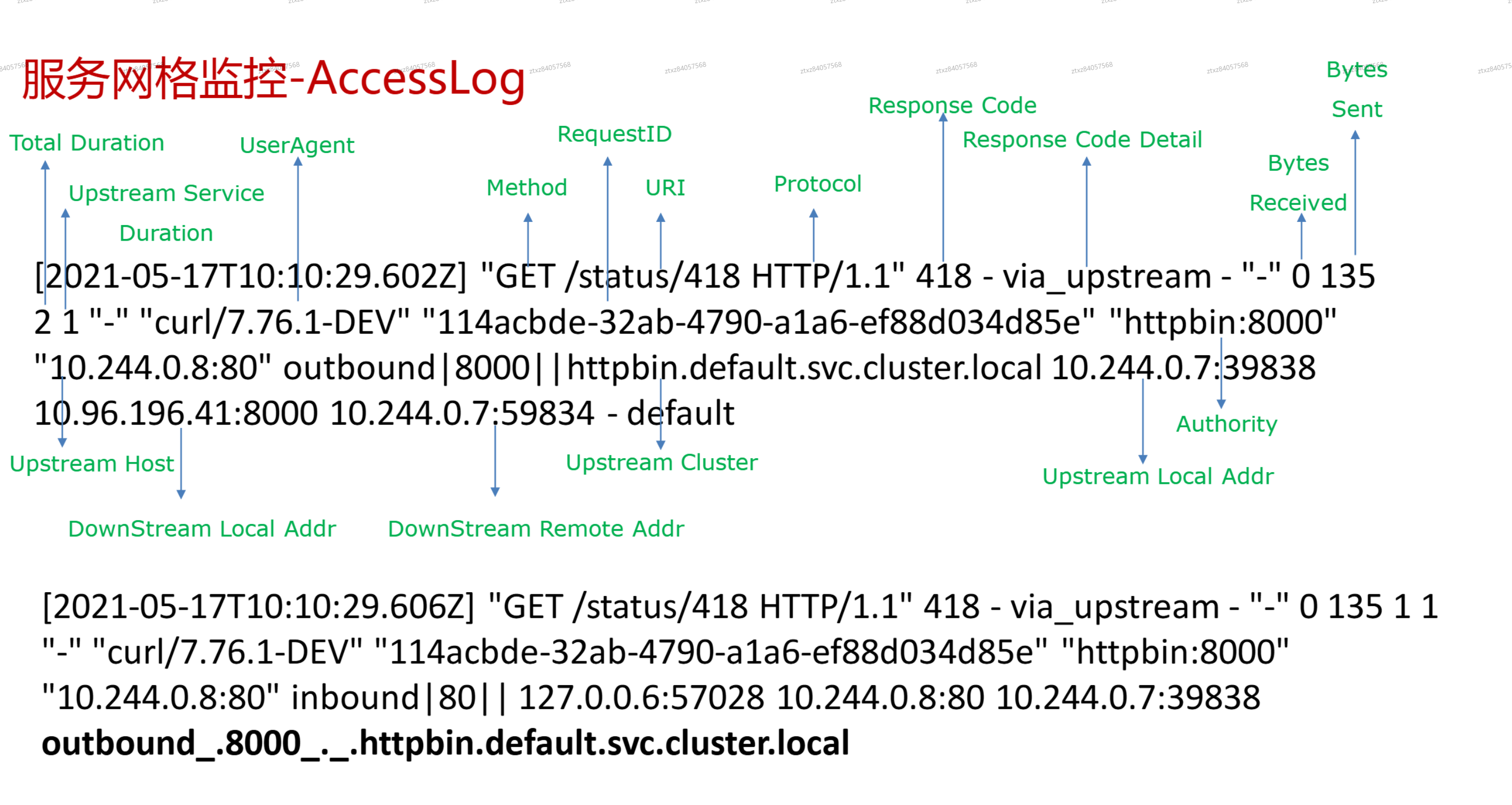

image-20241119213345846

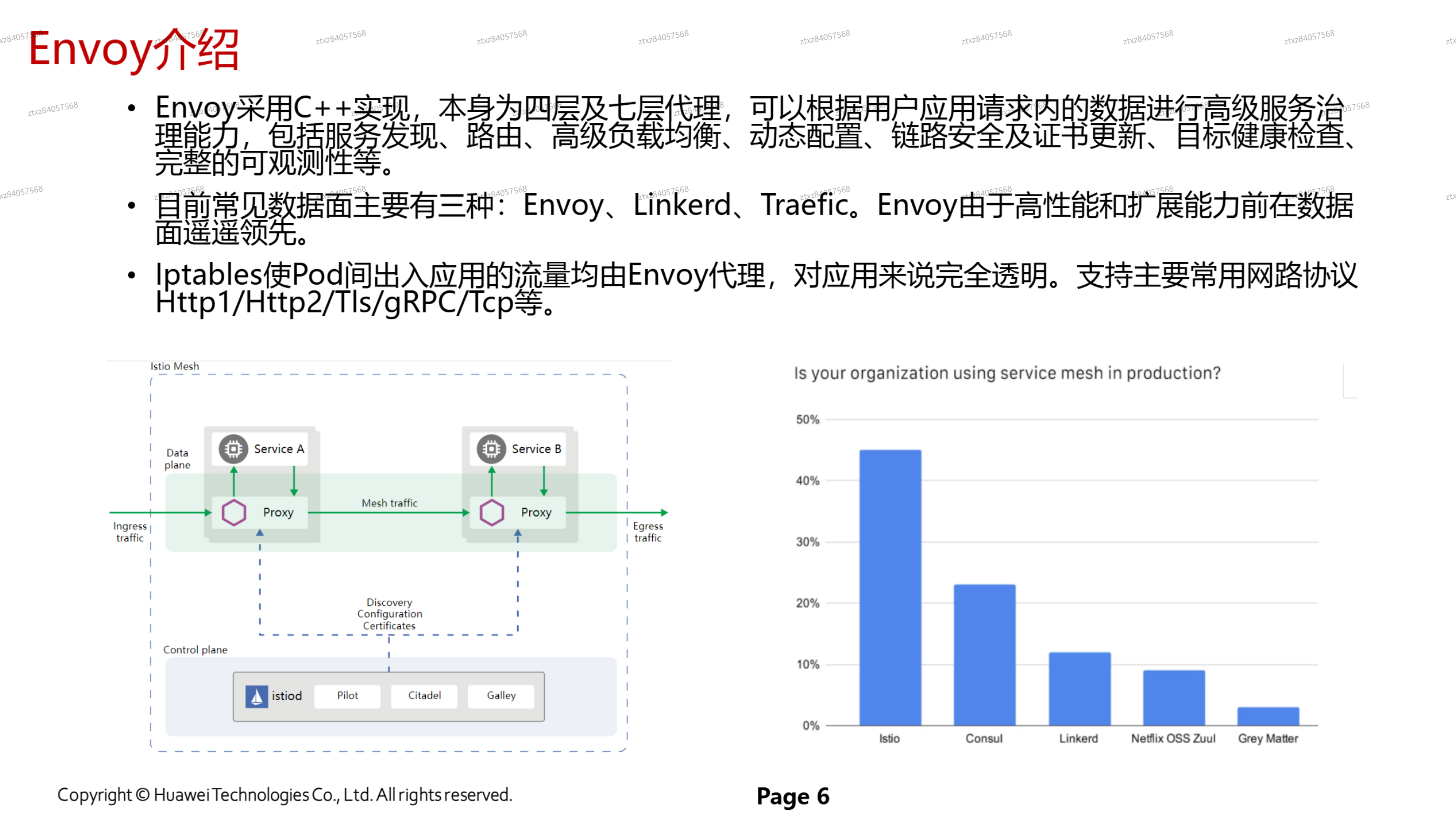

# 数据面

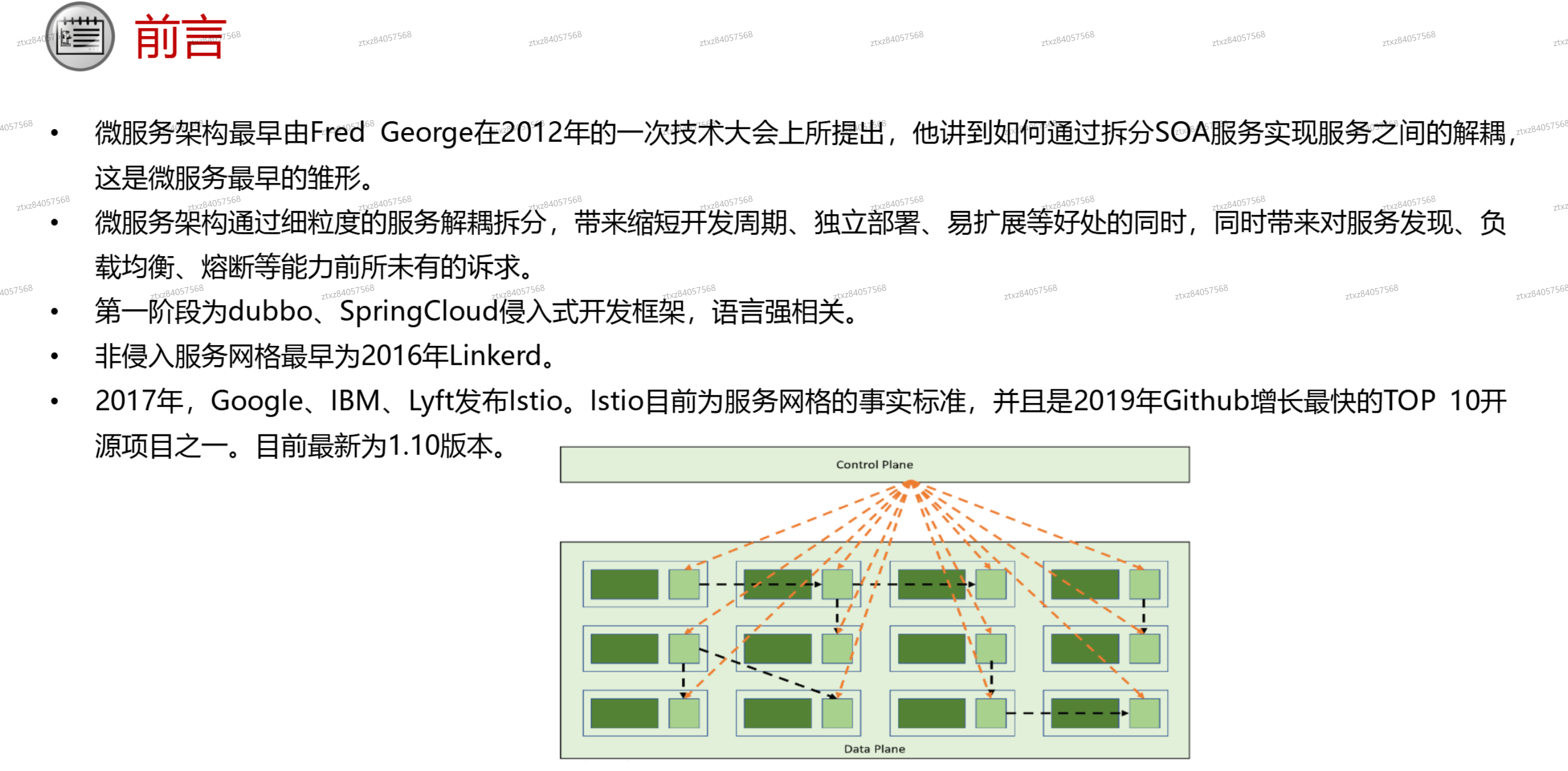

image-20241119213443889

image-20241119213451023

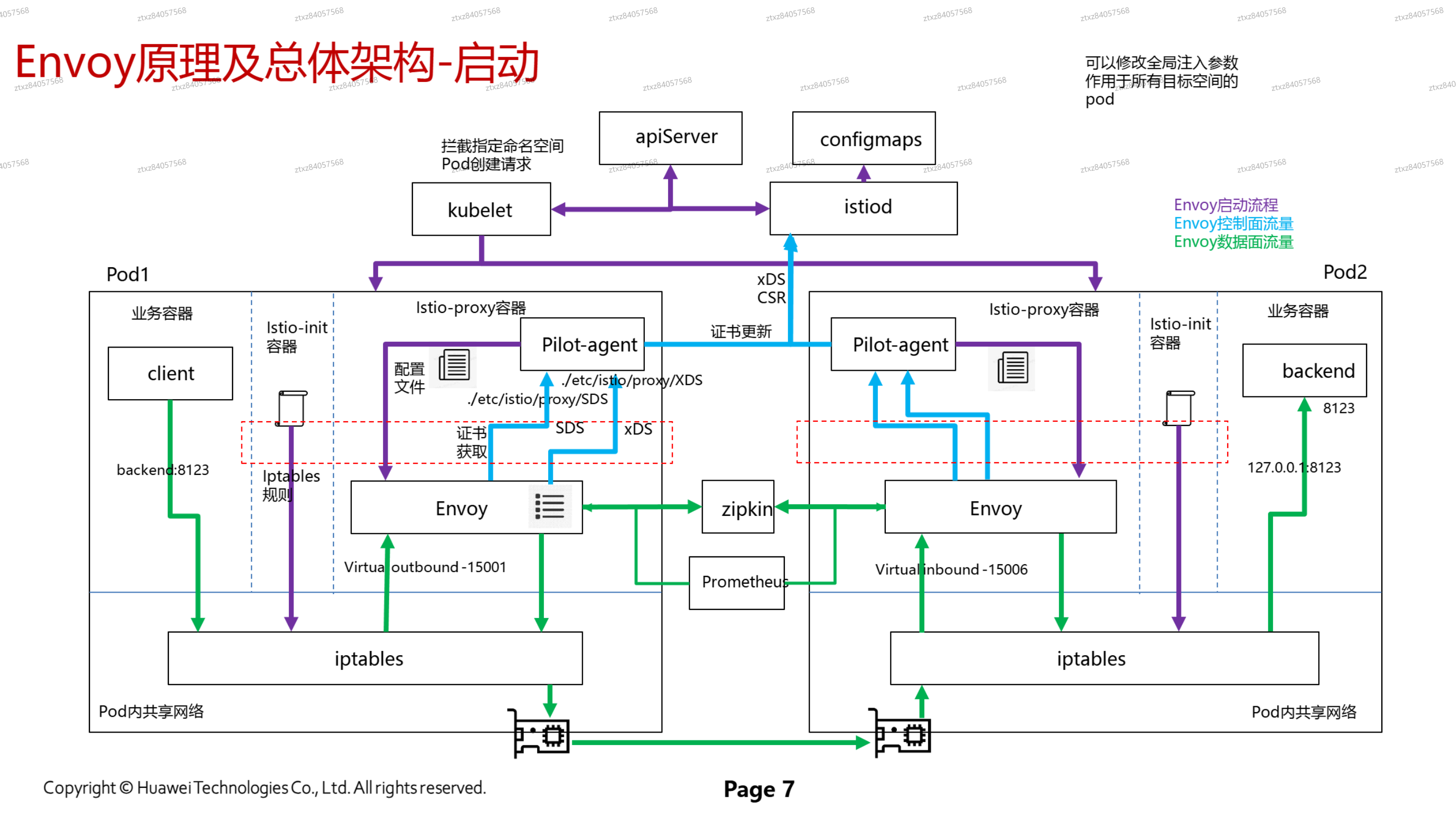

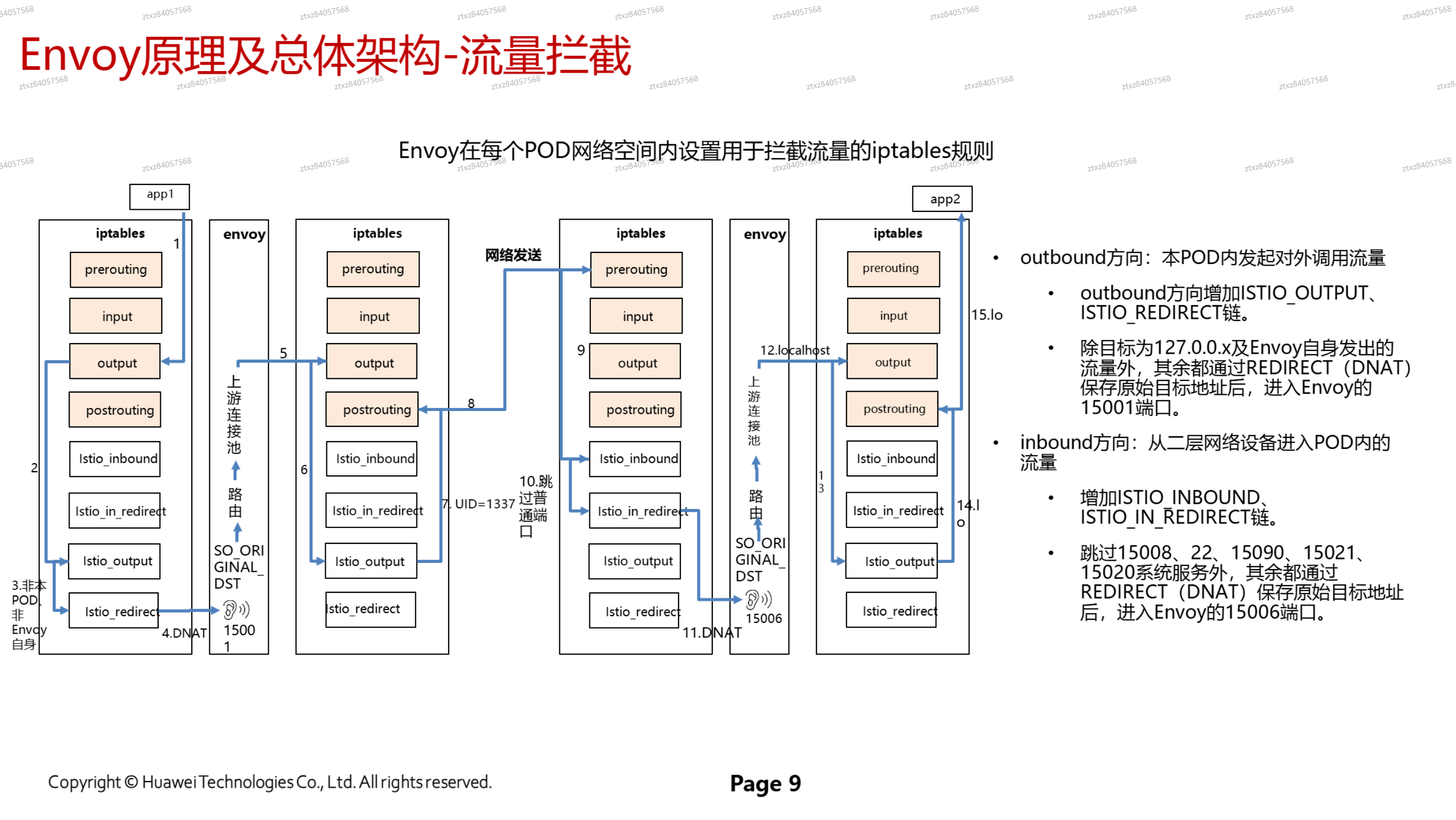

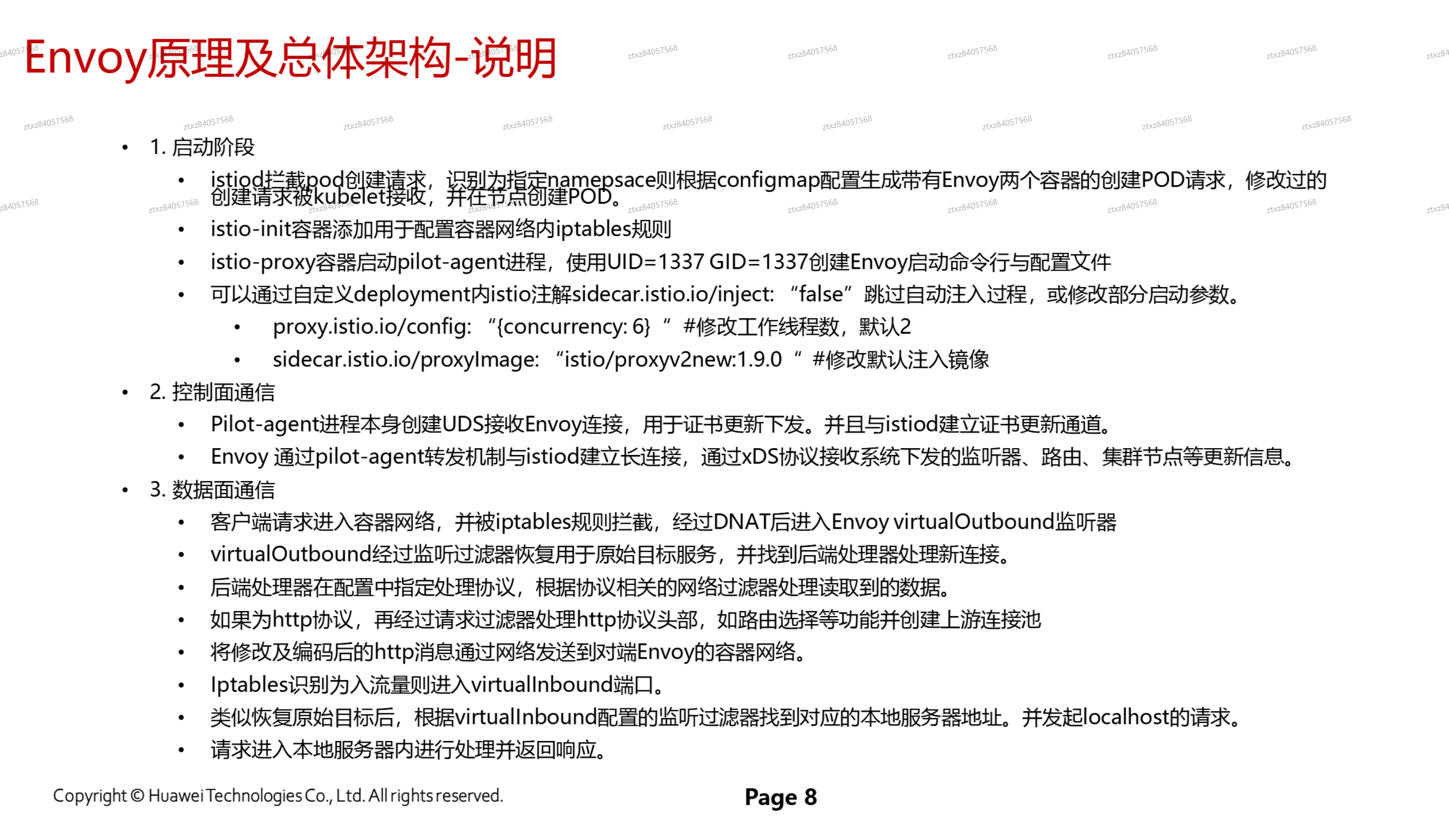

# Envoy原理及总体架构

image-20241119213500462

image-20241119213507339

image-20241119213518297

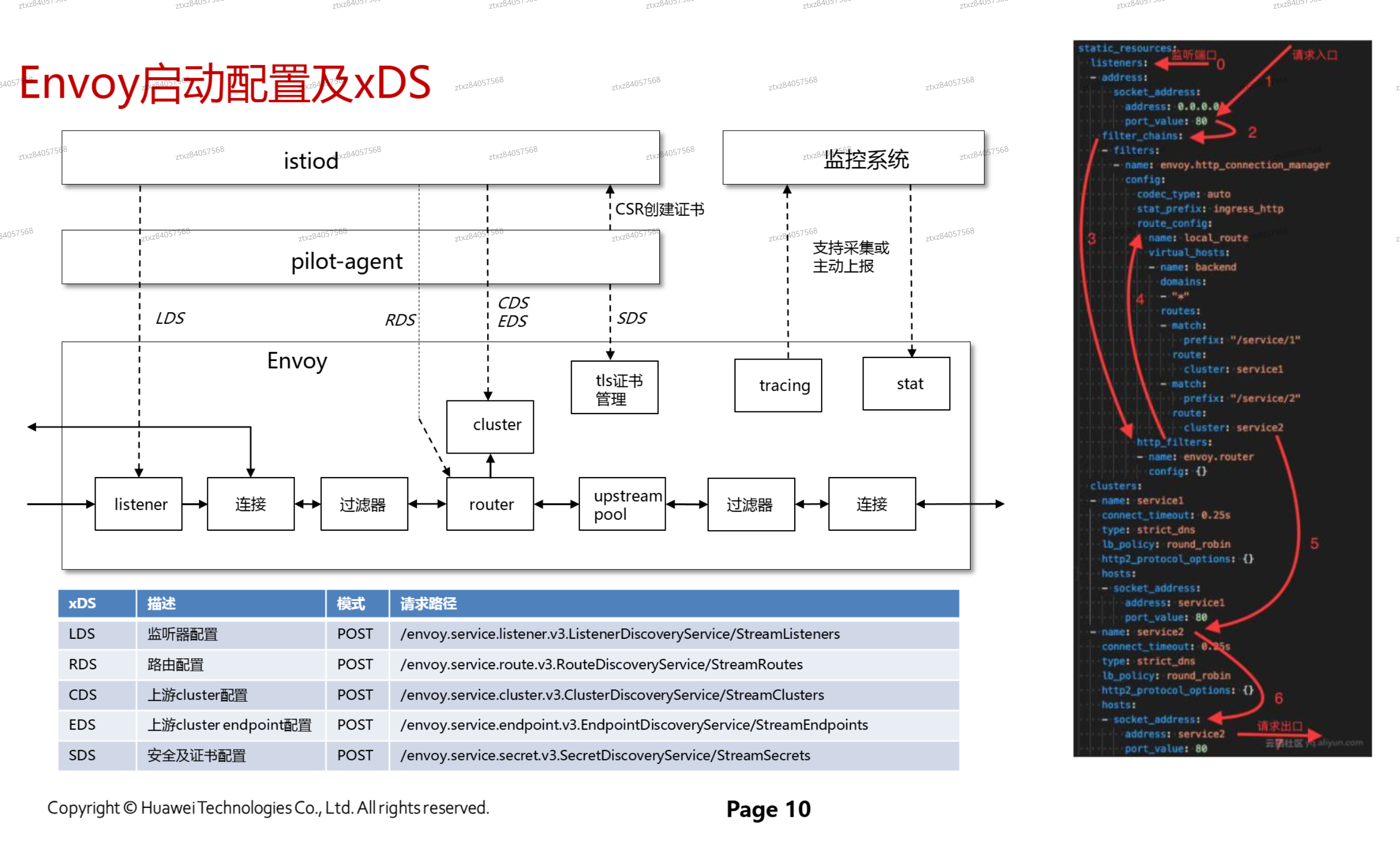

# Envoy启动配置及xDS

image-20241119213631157

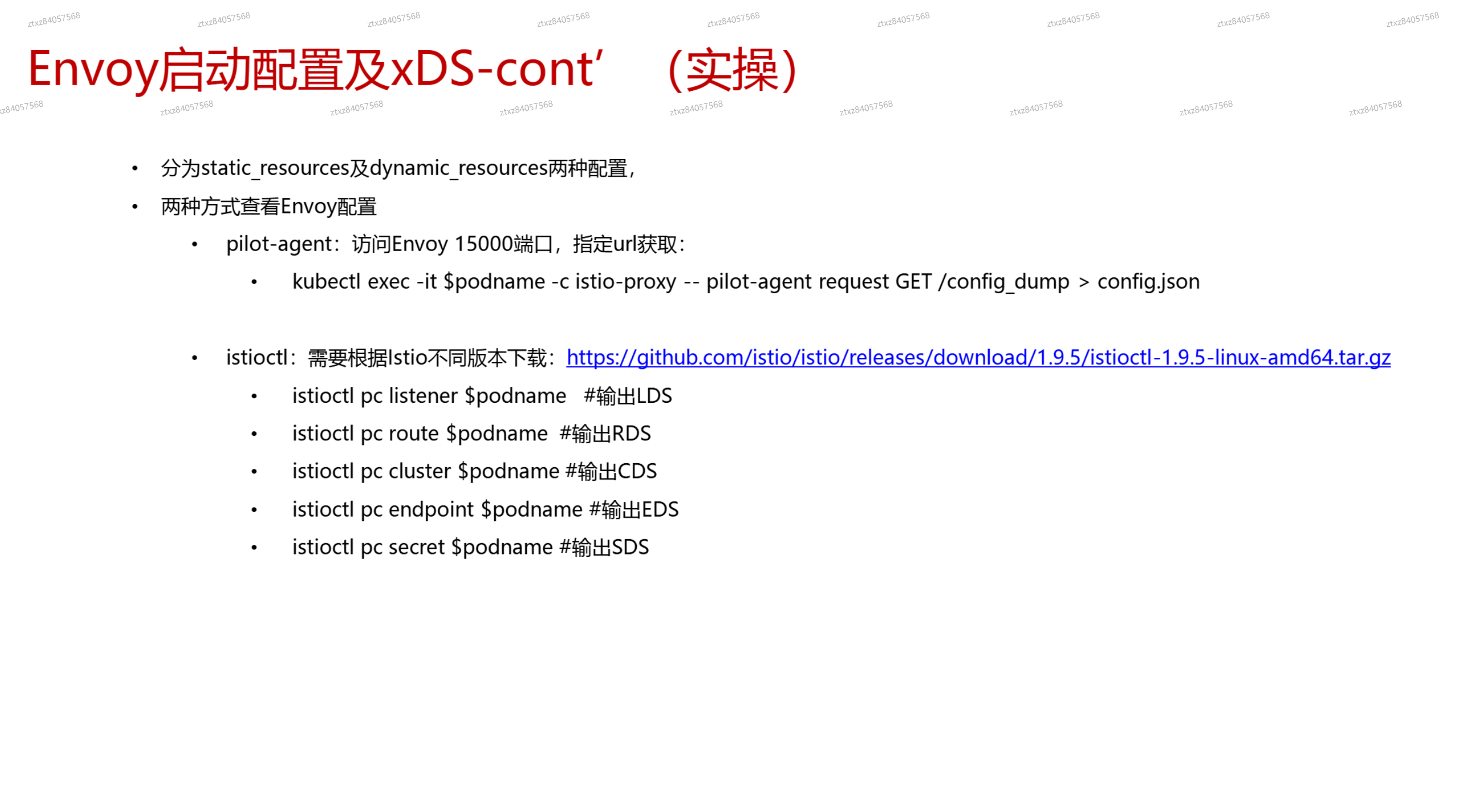

# 实操

  • static_resources是启动的时候手动配置的

  • dynamic_resources是从istio控制面拿到的配置

image-20241119213541919

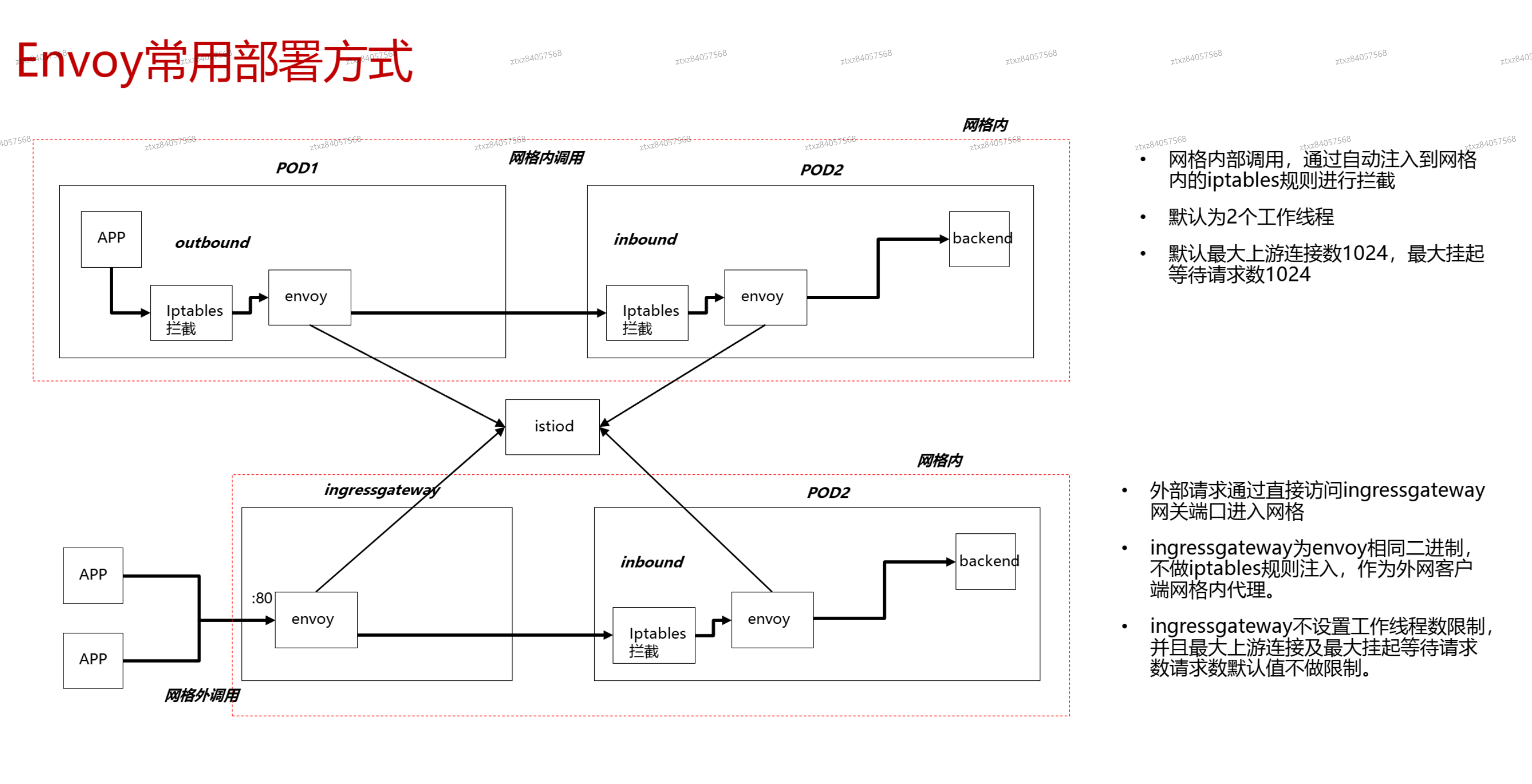

# Envoy常用部署模式

image-20241119213642286

# Envoy网络及线程模型

image-20241119213656021

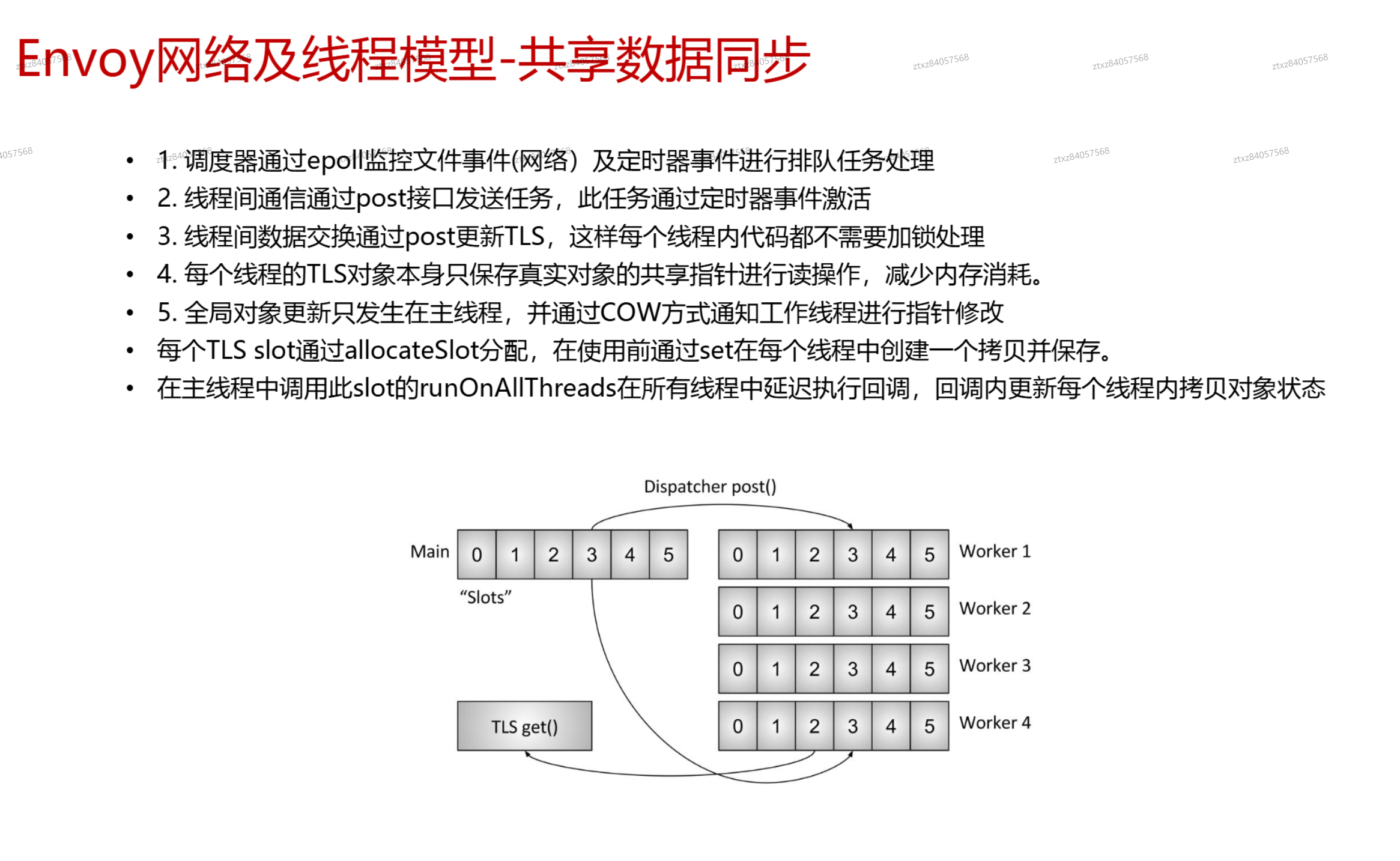

# Envoy网络及线程模型-共享数据同步

image-20241119213703999

# Envoy网络及线程模型-集群信息更新

image-20241119213714455

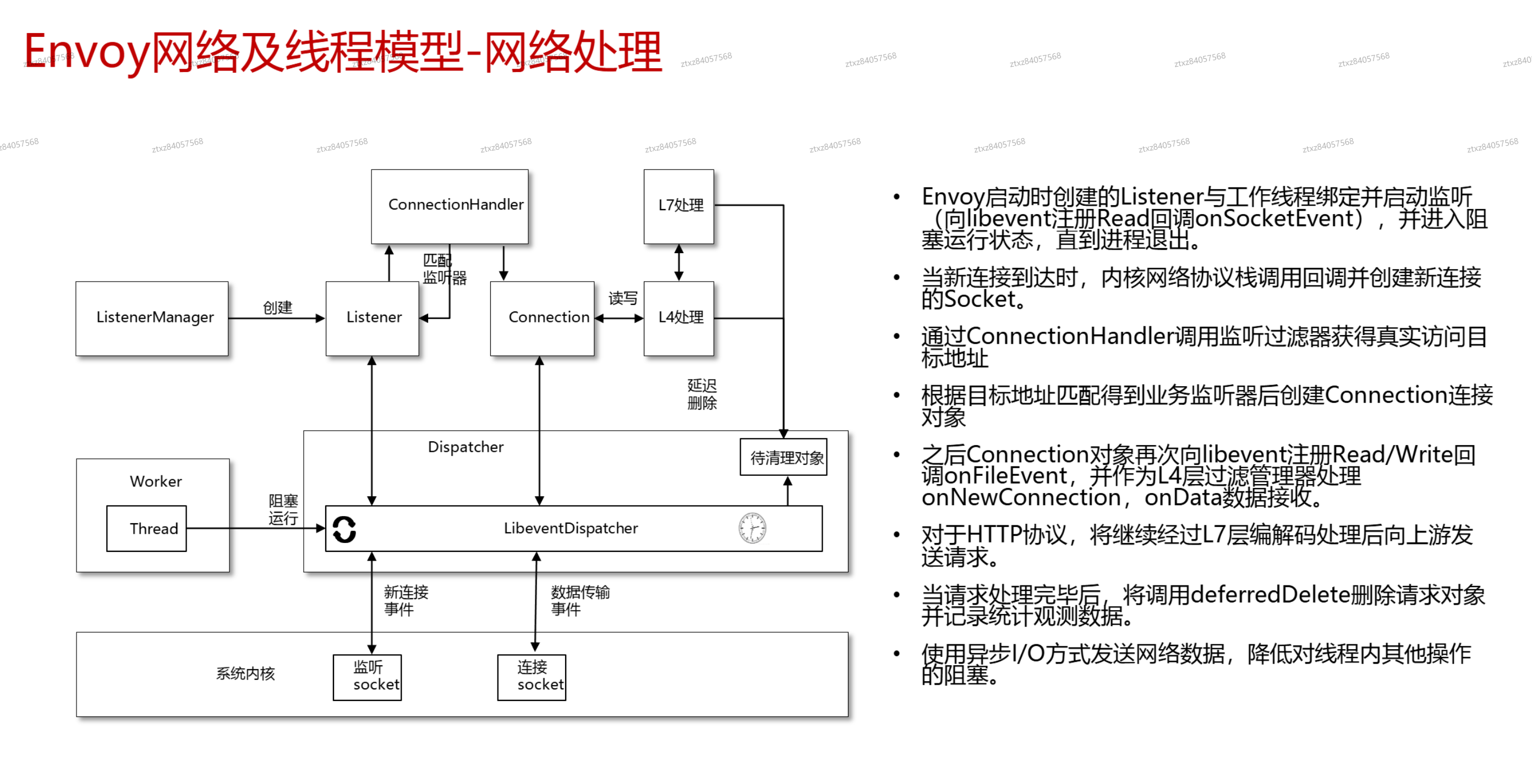

# Envoy网络及线程模型-网络处理

image-20241119213723694

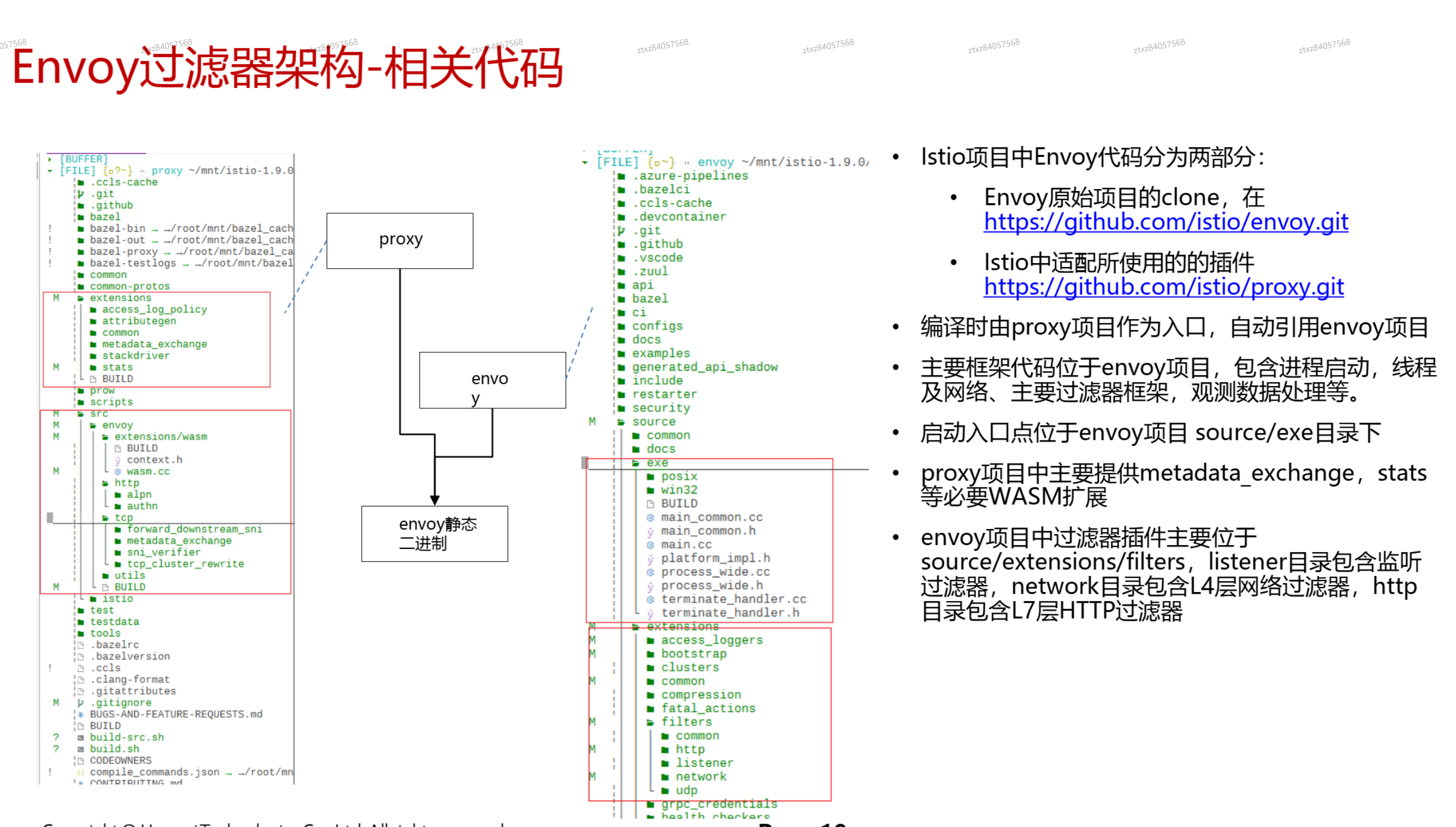

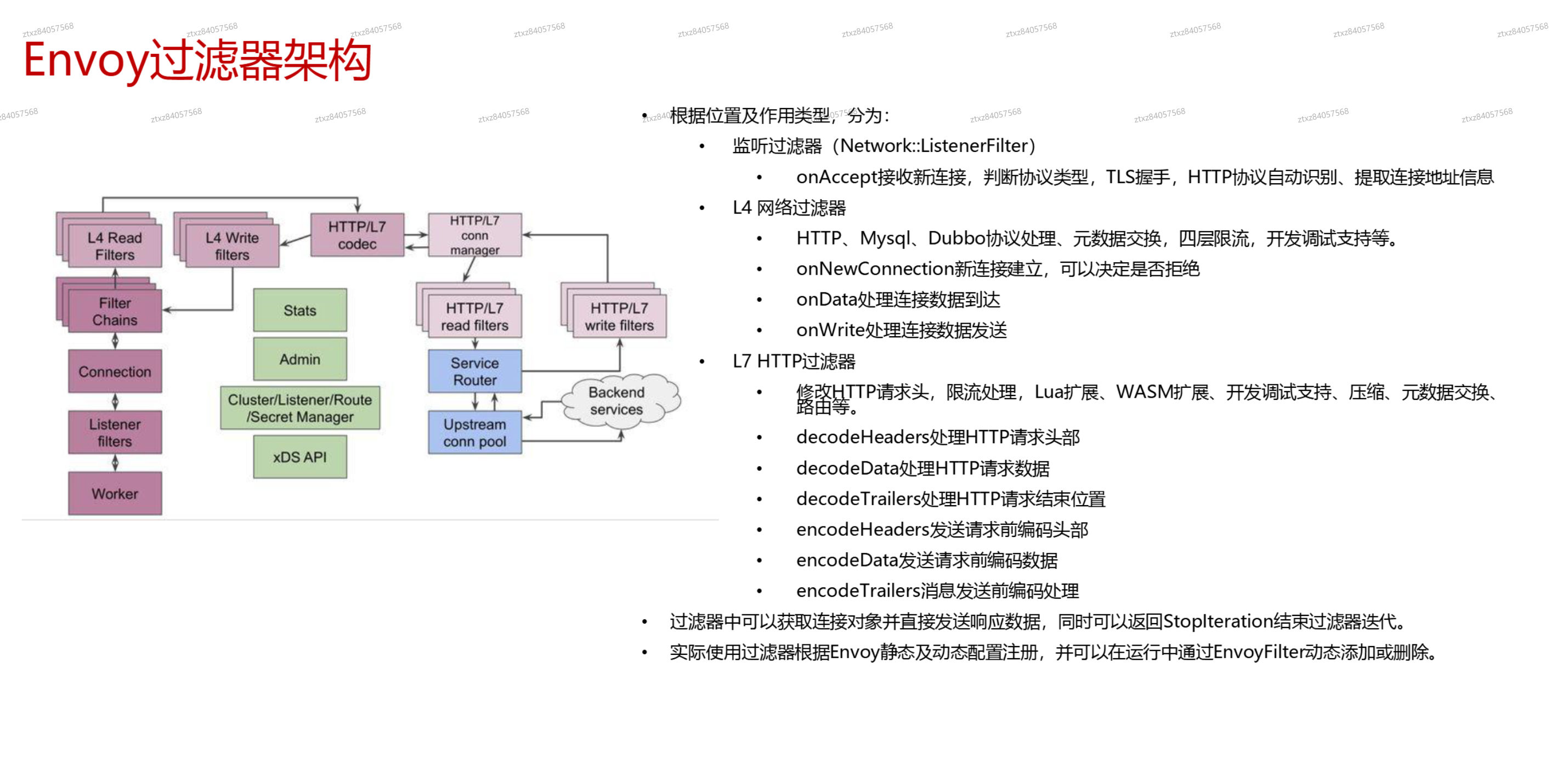

# Envoy过滤器

image-20241119213733088

image-20241119213743743

image-20241119213853851

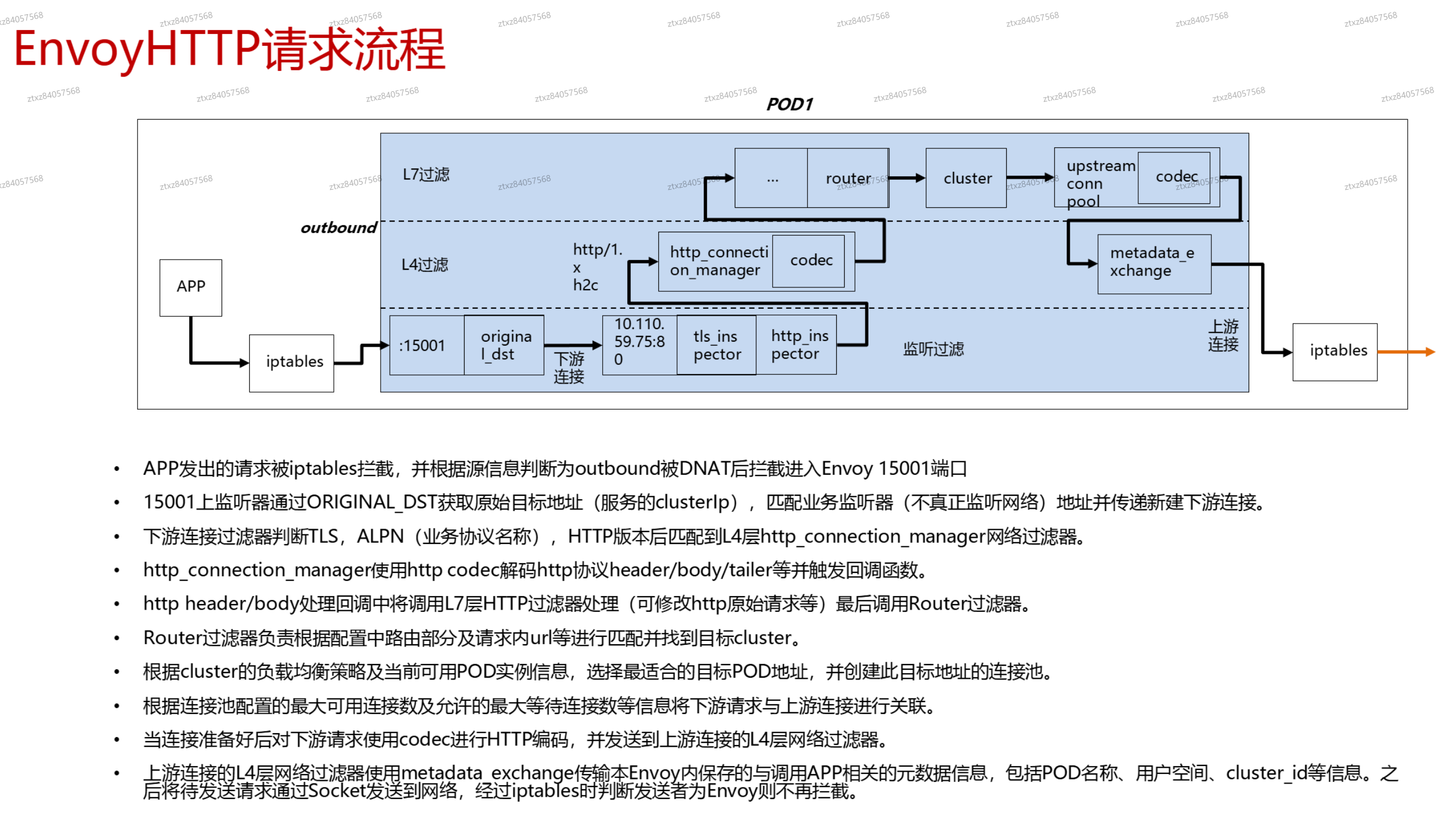

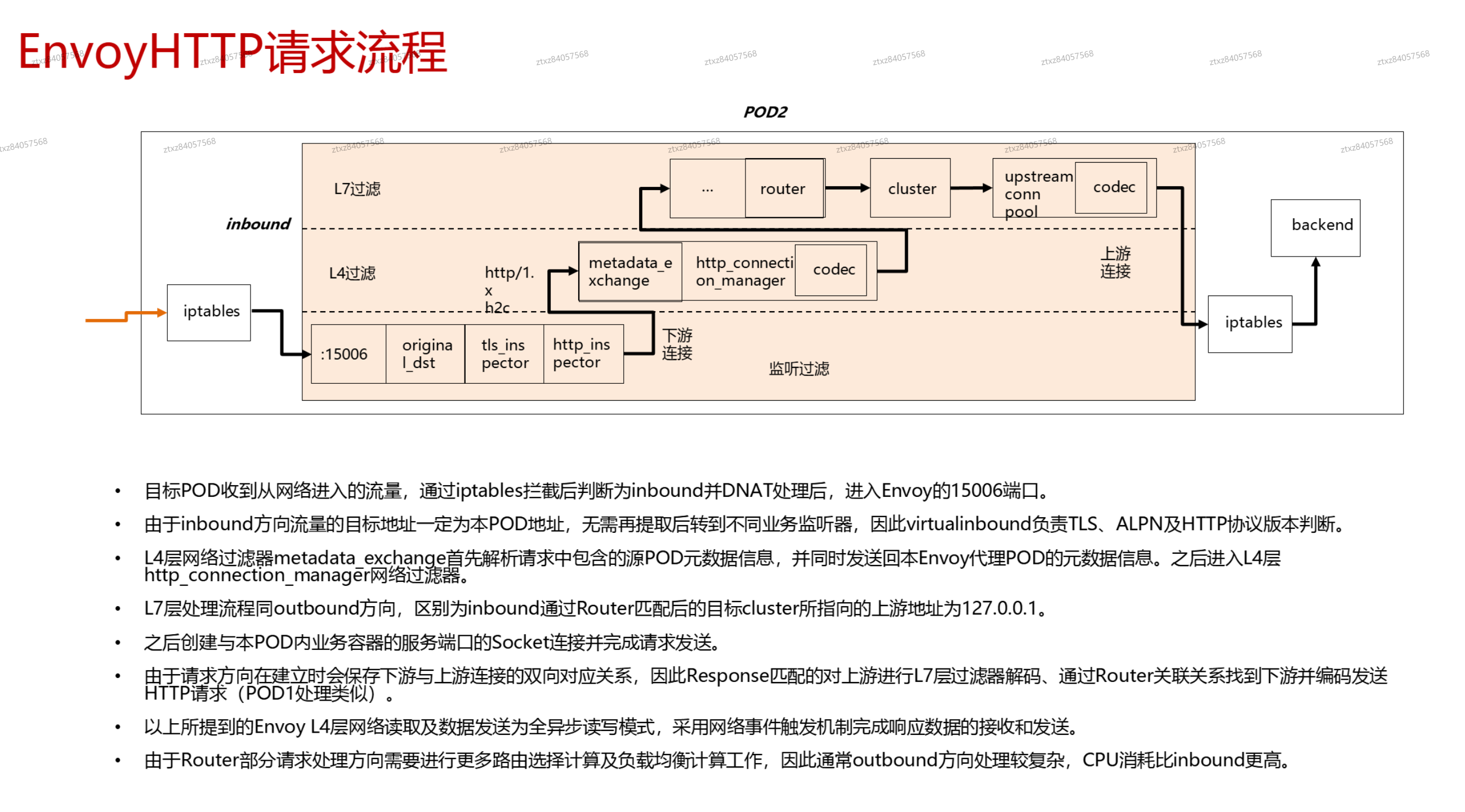

# EnvoyHTTP请求流程

image-20241119213901968

image-20241119213913634

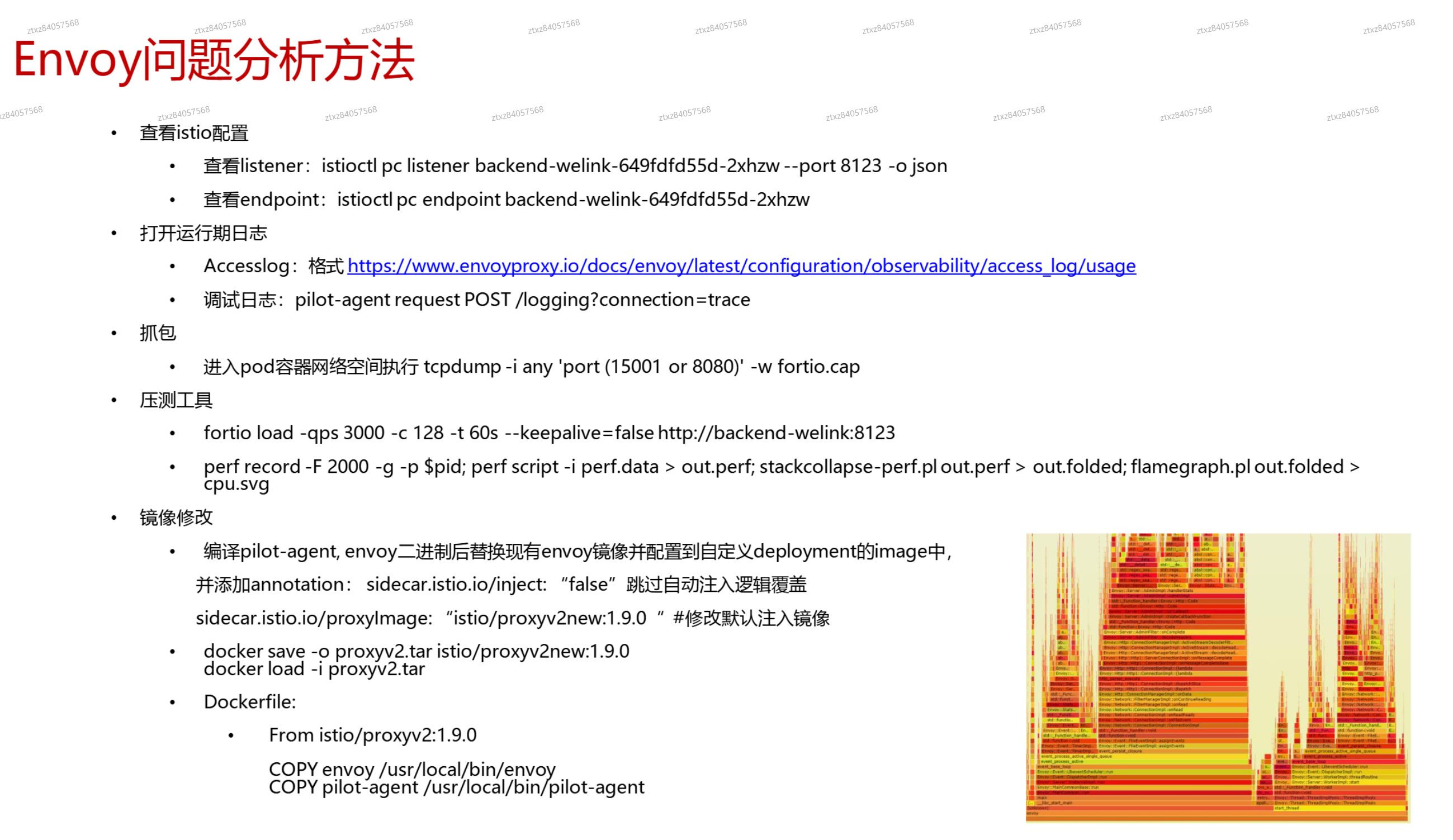

# Envoy问题分析方法

image-20241119213921110

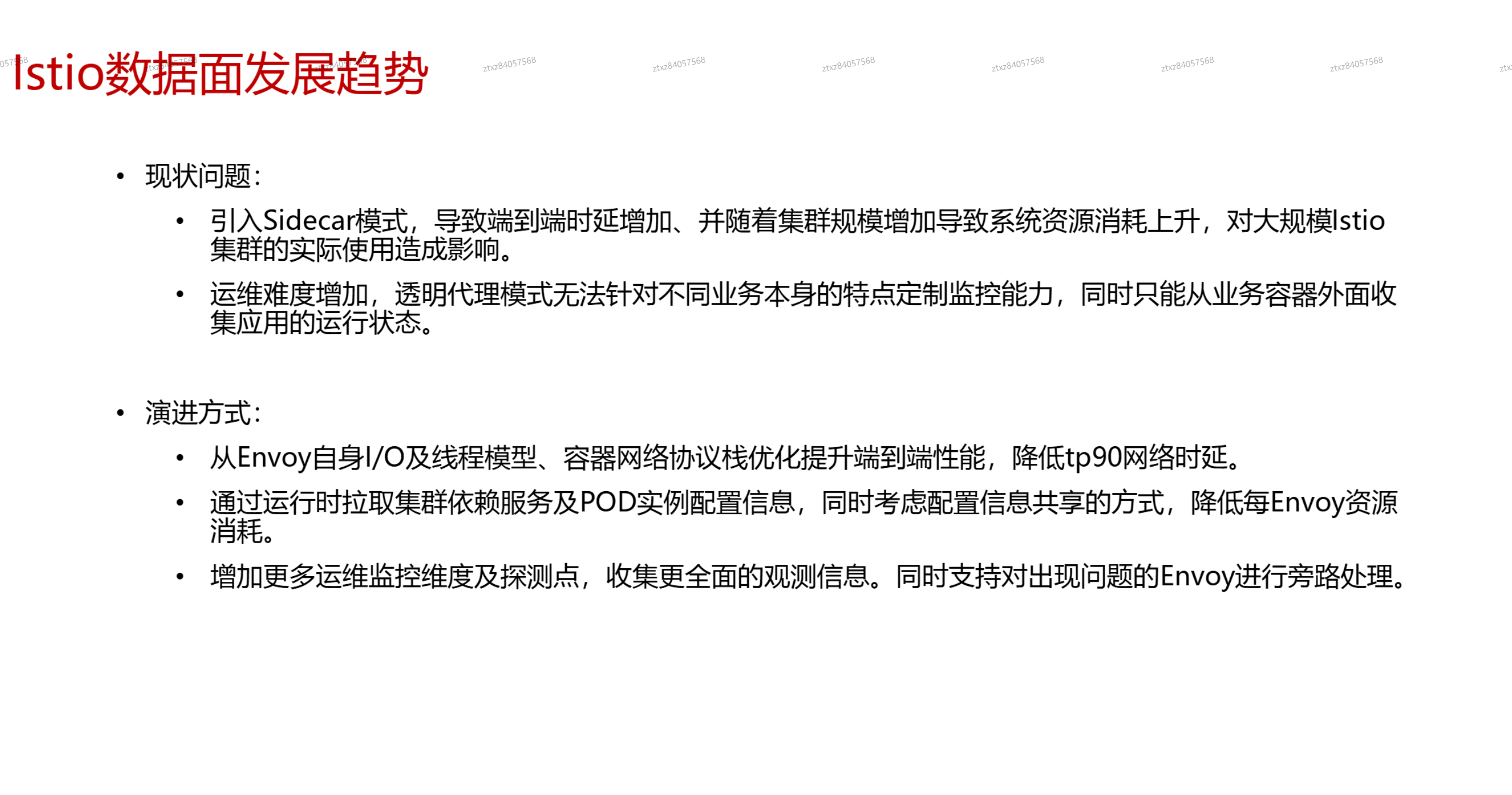

image-20241119213935130

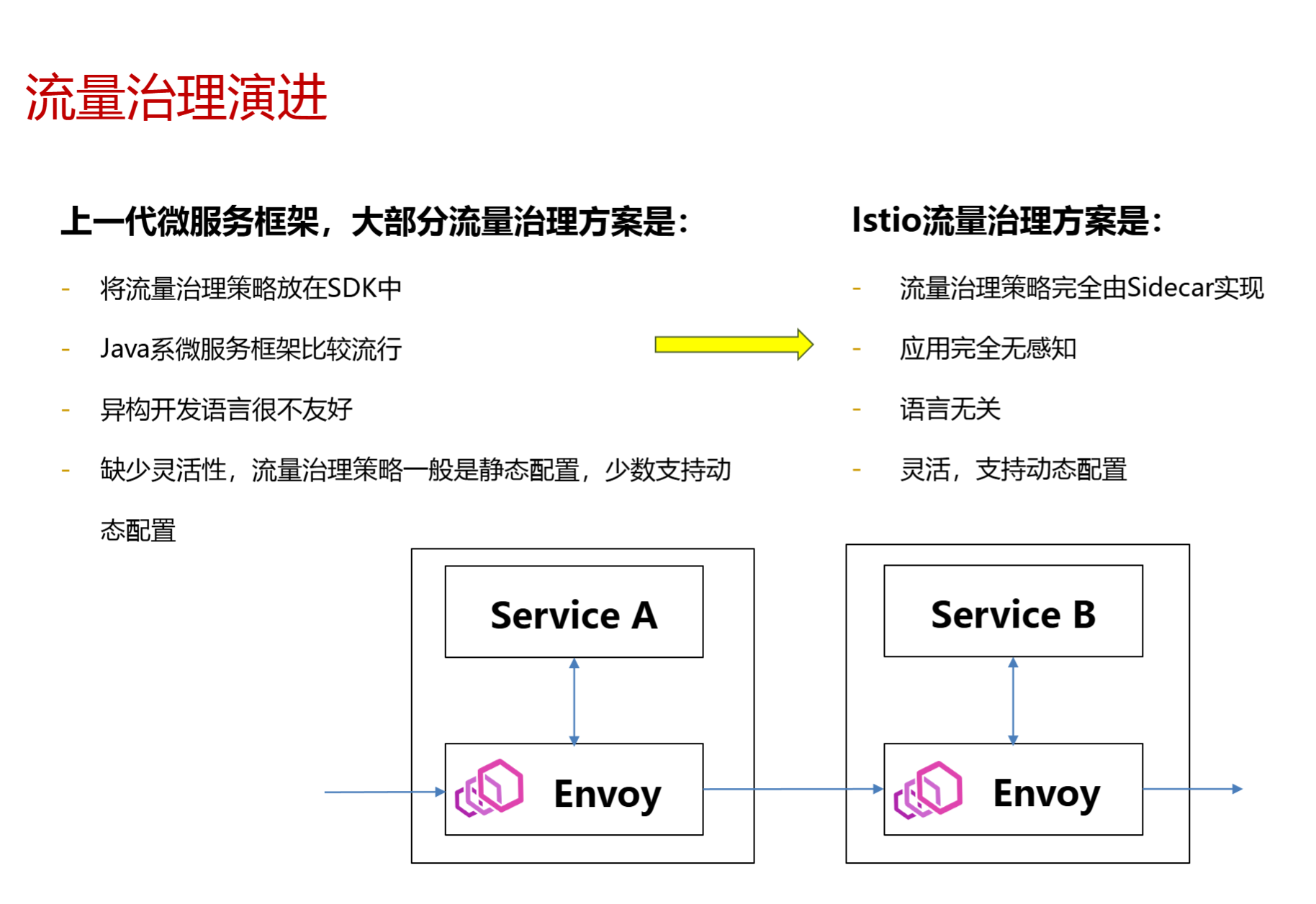

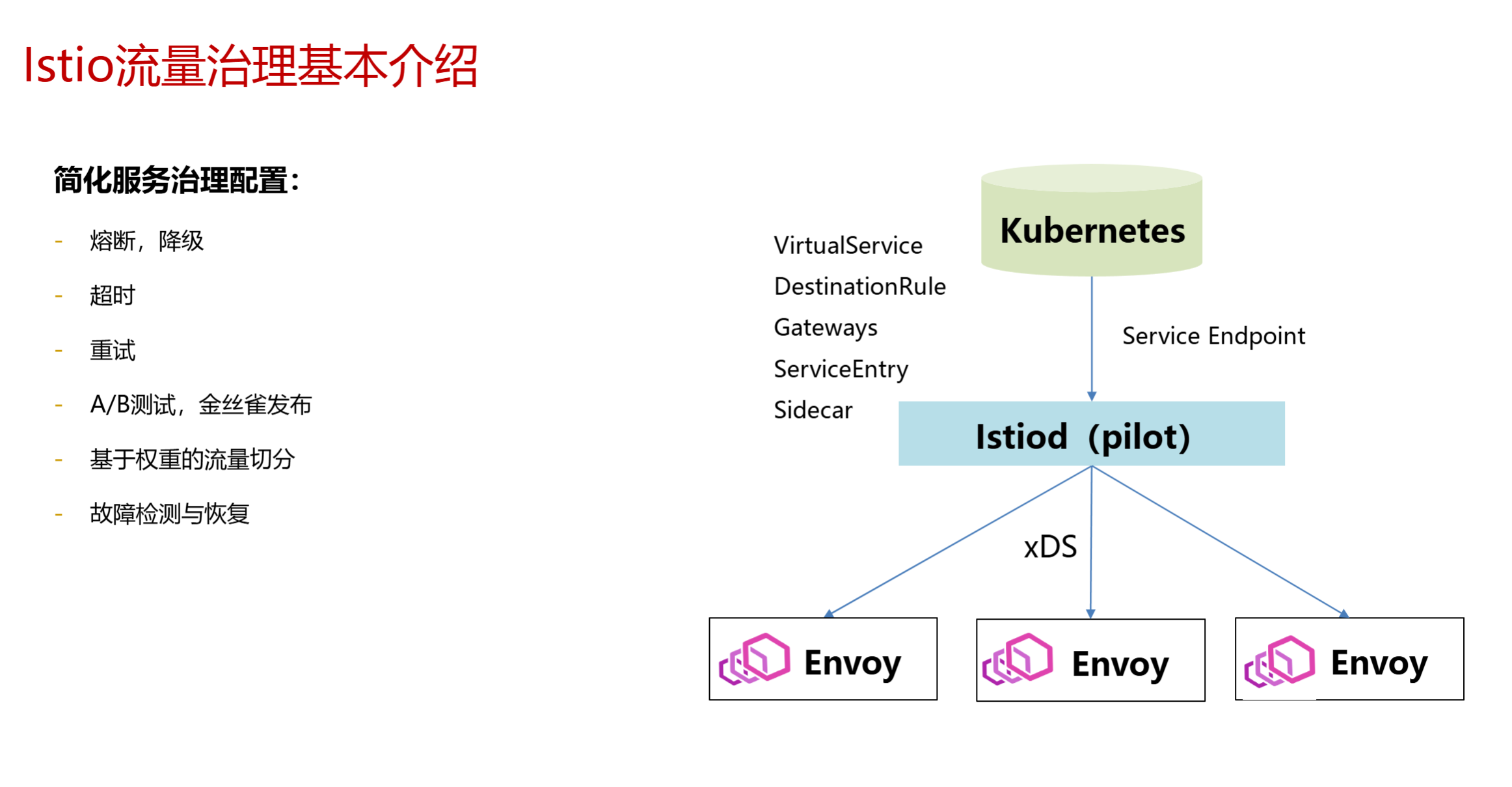

# Istio流量治理

image-20241119214002416

image-20241119214010934

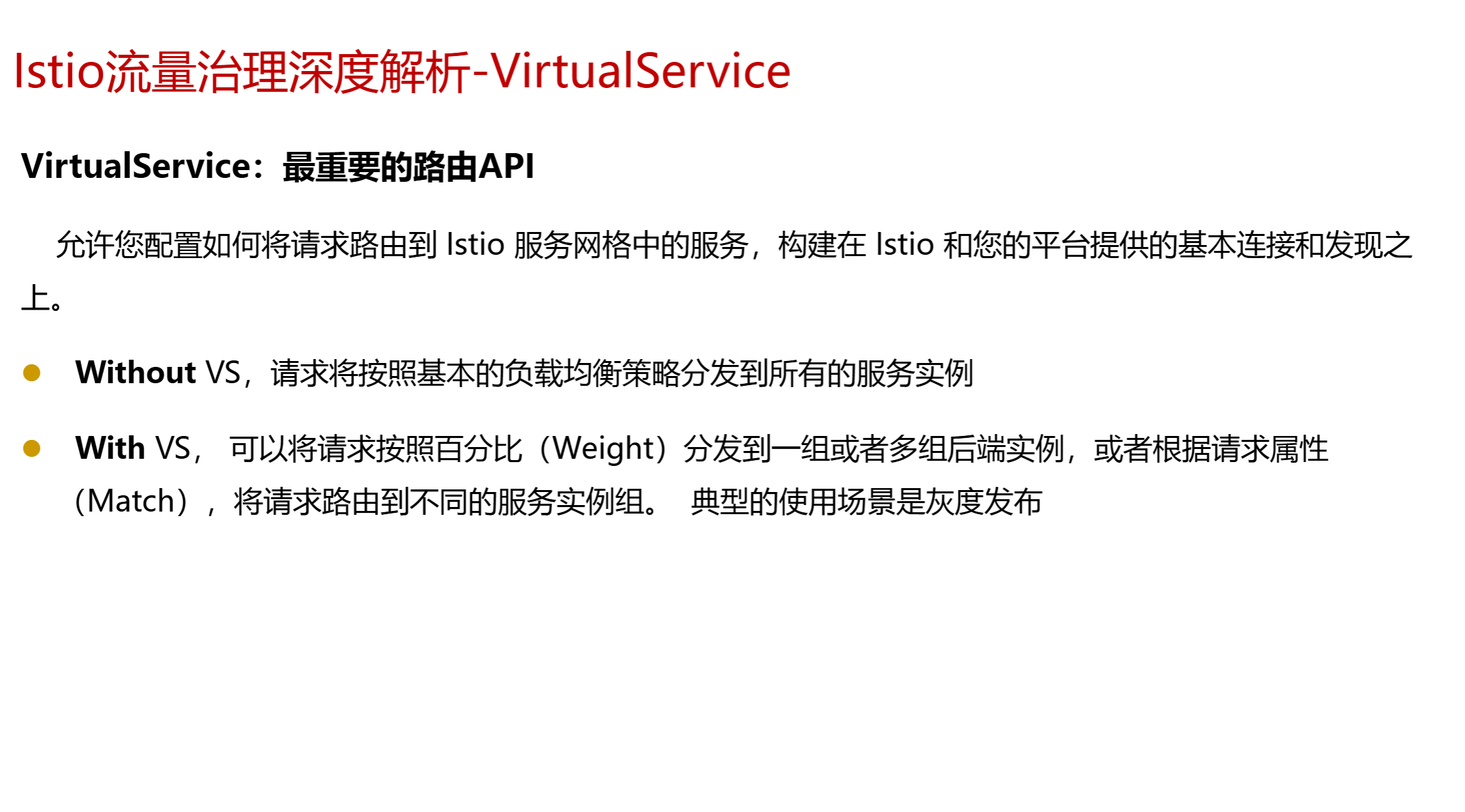

# VirtualService

image-20241119214019355

image-20241119214033378

  • hosts是拦截的目标服务，如果match匹配，转发到match的route里

  • 如果没有匹配到，就根据下面的route的权重来分配

---> 生成envoy的配置

image-20241119214043491

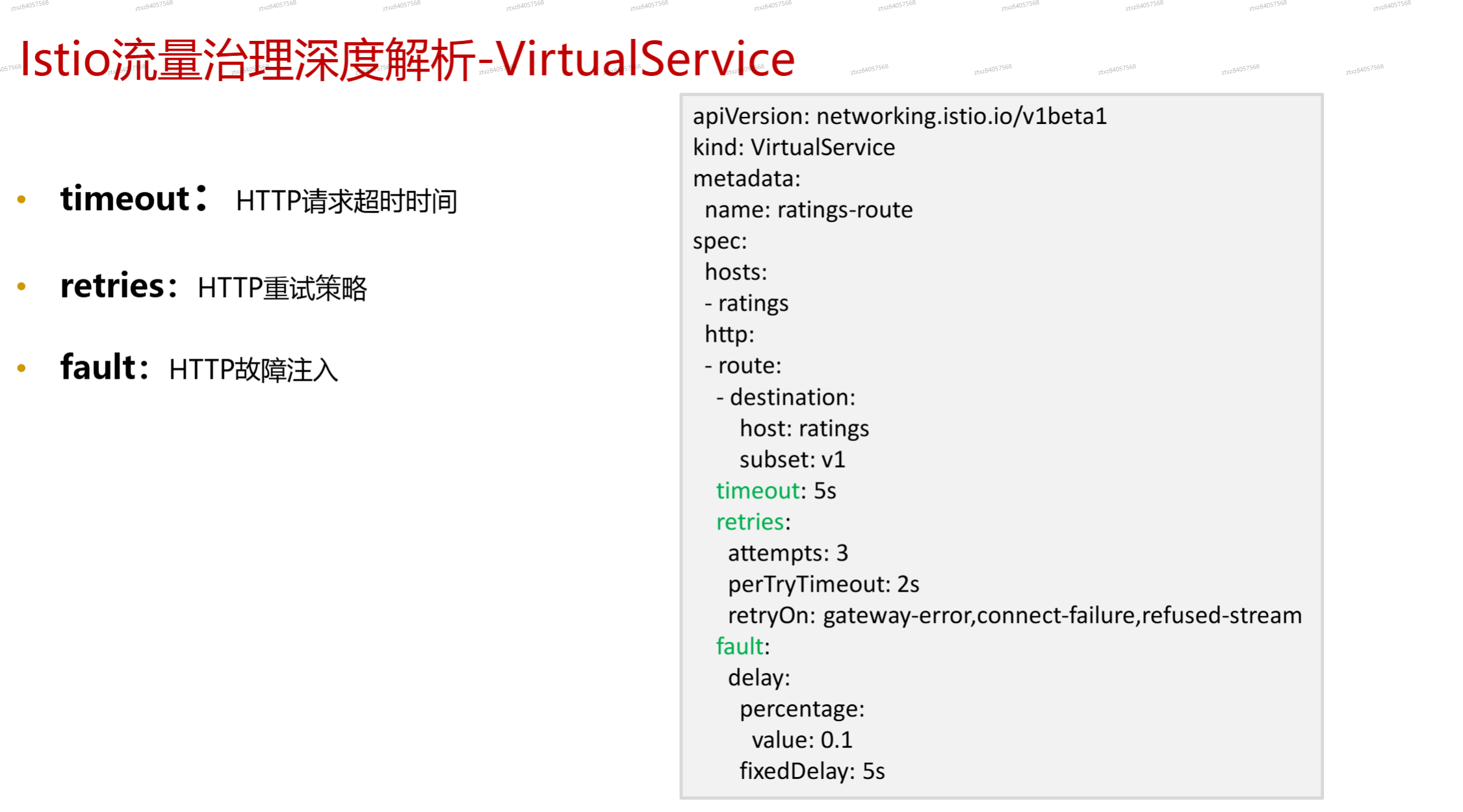

# 故障注入

注入5秒的时延

image-20241119214057233

image-20241119214113892

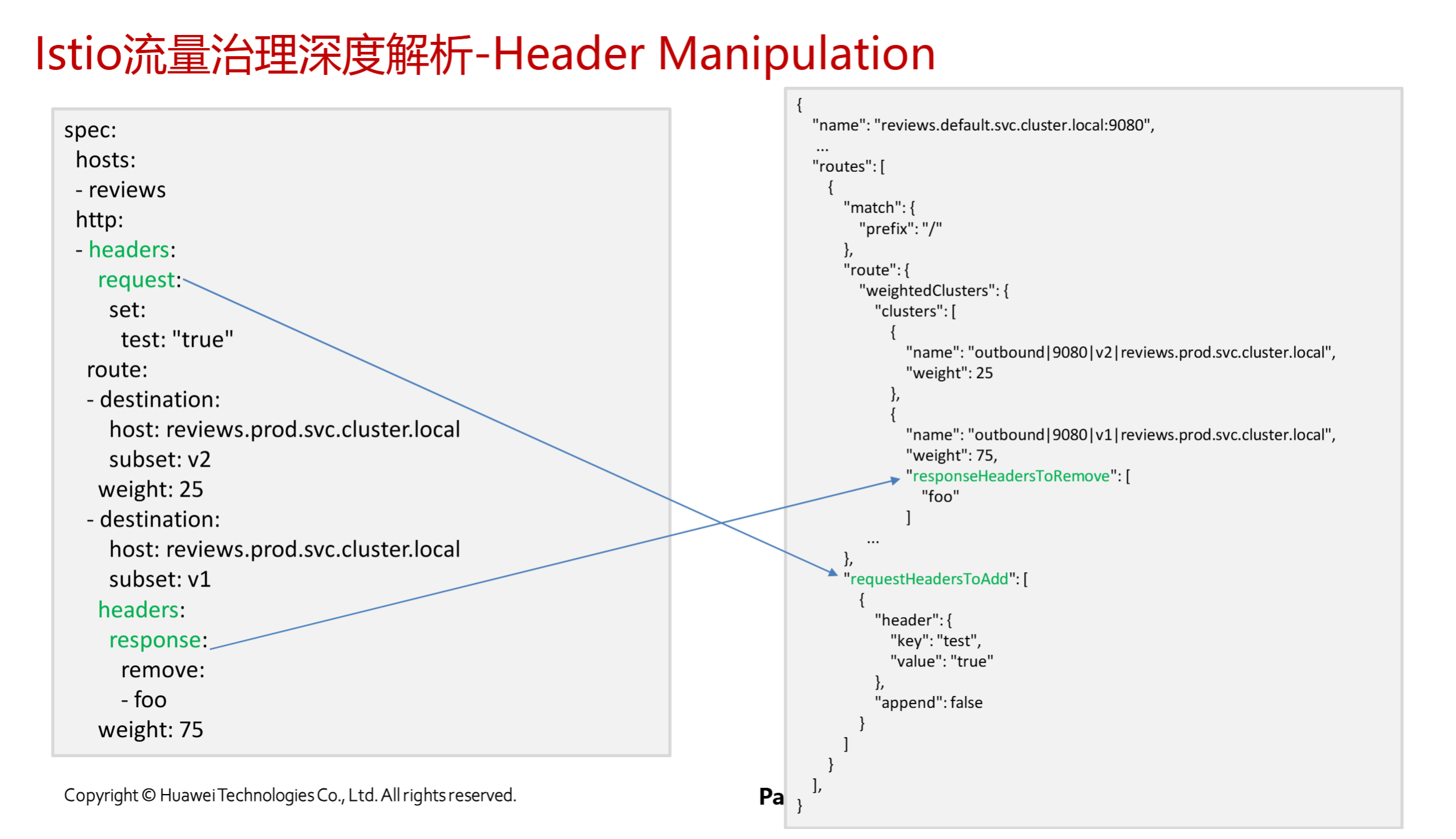

# Header的更改（包括request和response）

  • 比如对header的增删改查

image-20241119214123969

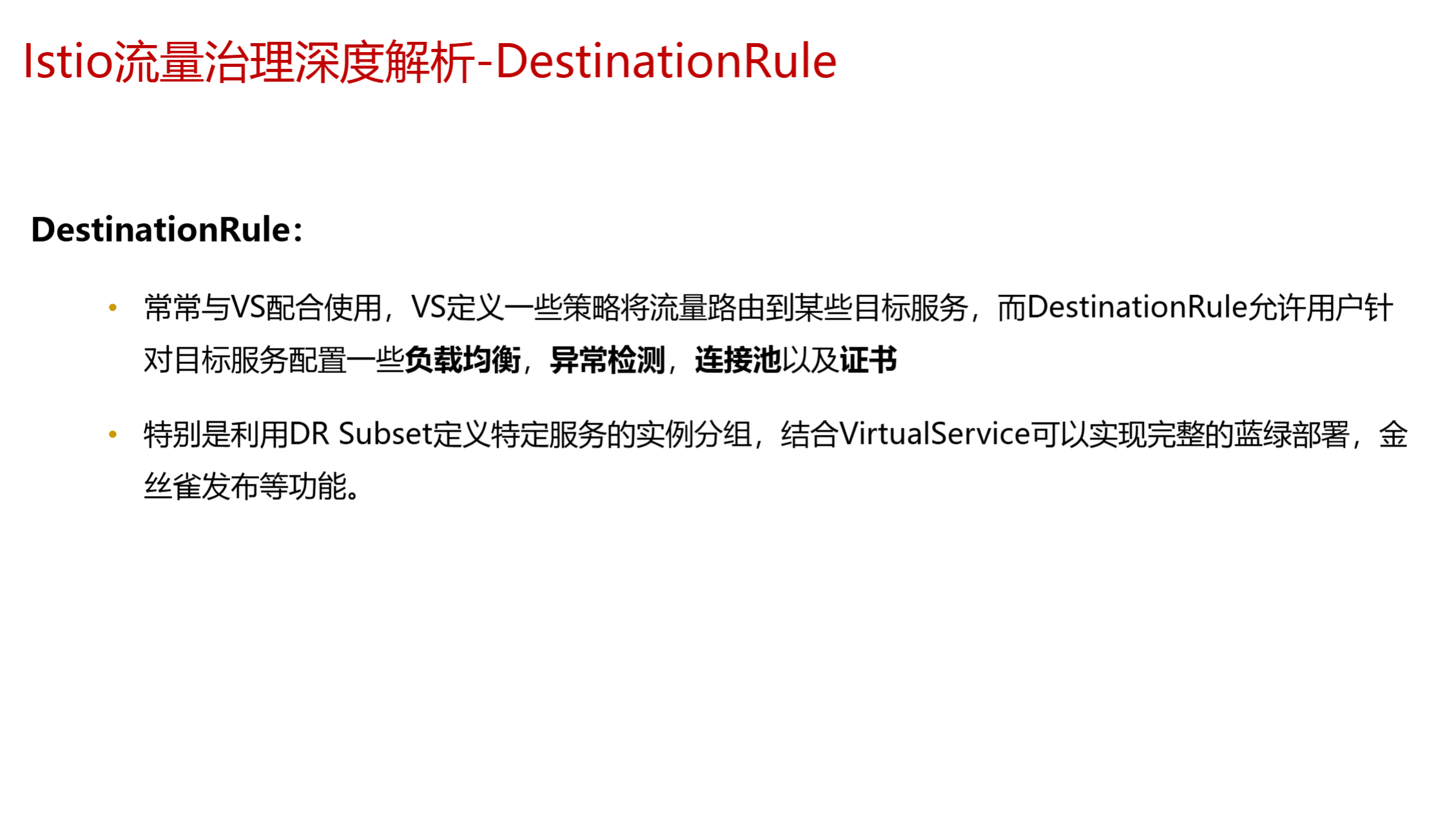

# DestinationRule

image-20241119214132560

image-20241119214149504

一般和virtual service配合使用

  • virtual service是基于一些策略把流量路由到目标服务

  • destination rule允许用户针对目标服务做一些配置，见图

image-20241119214158053

image-20241119214205302

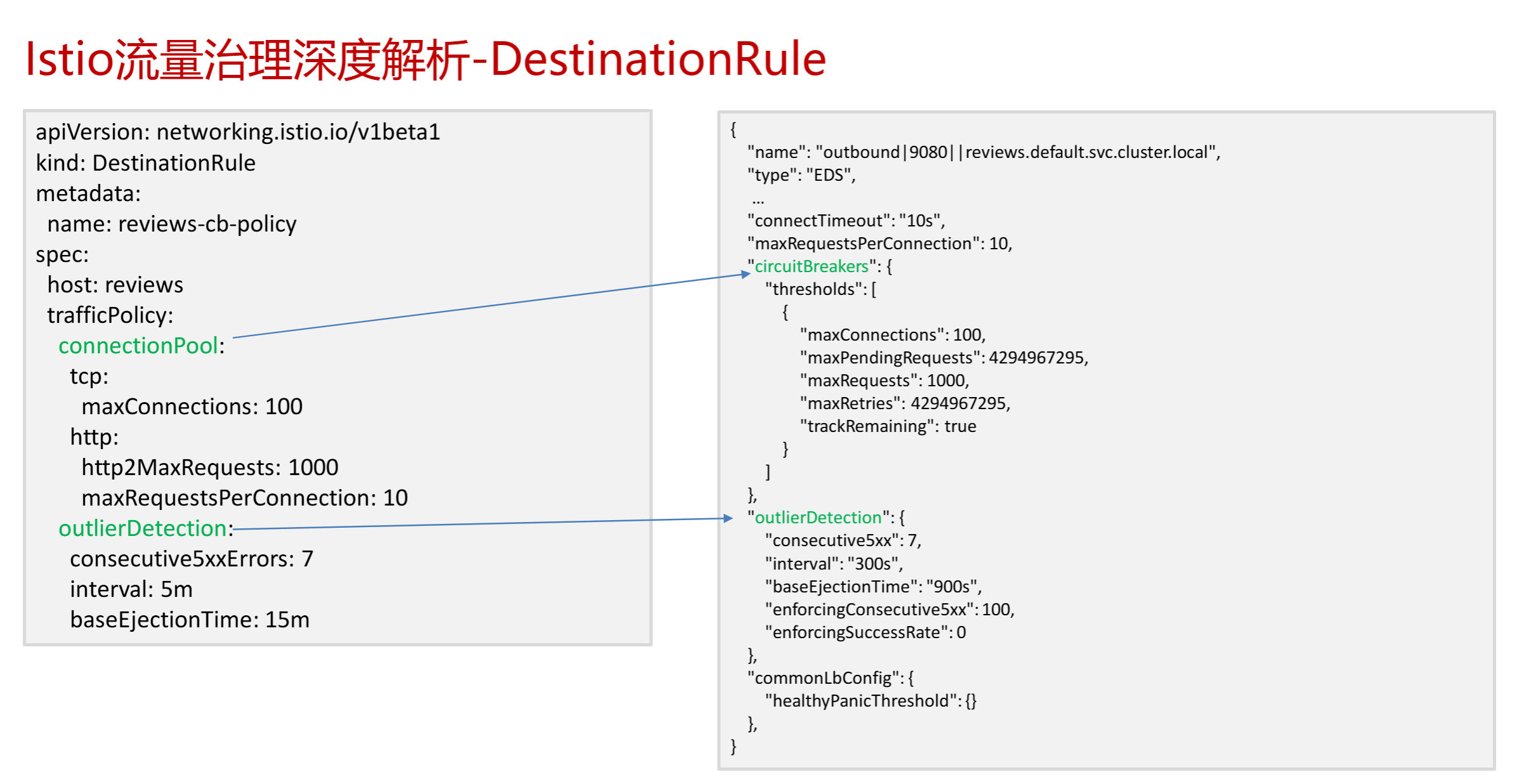

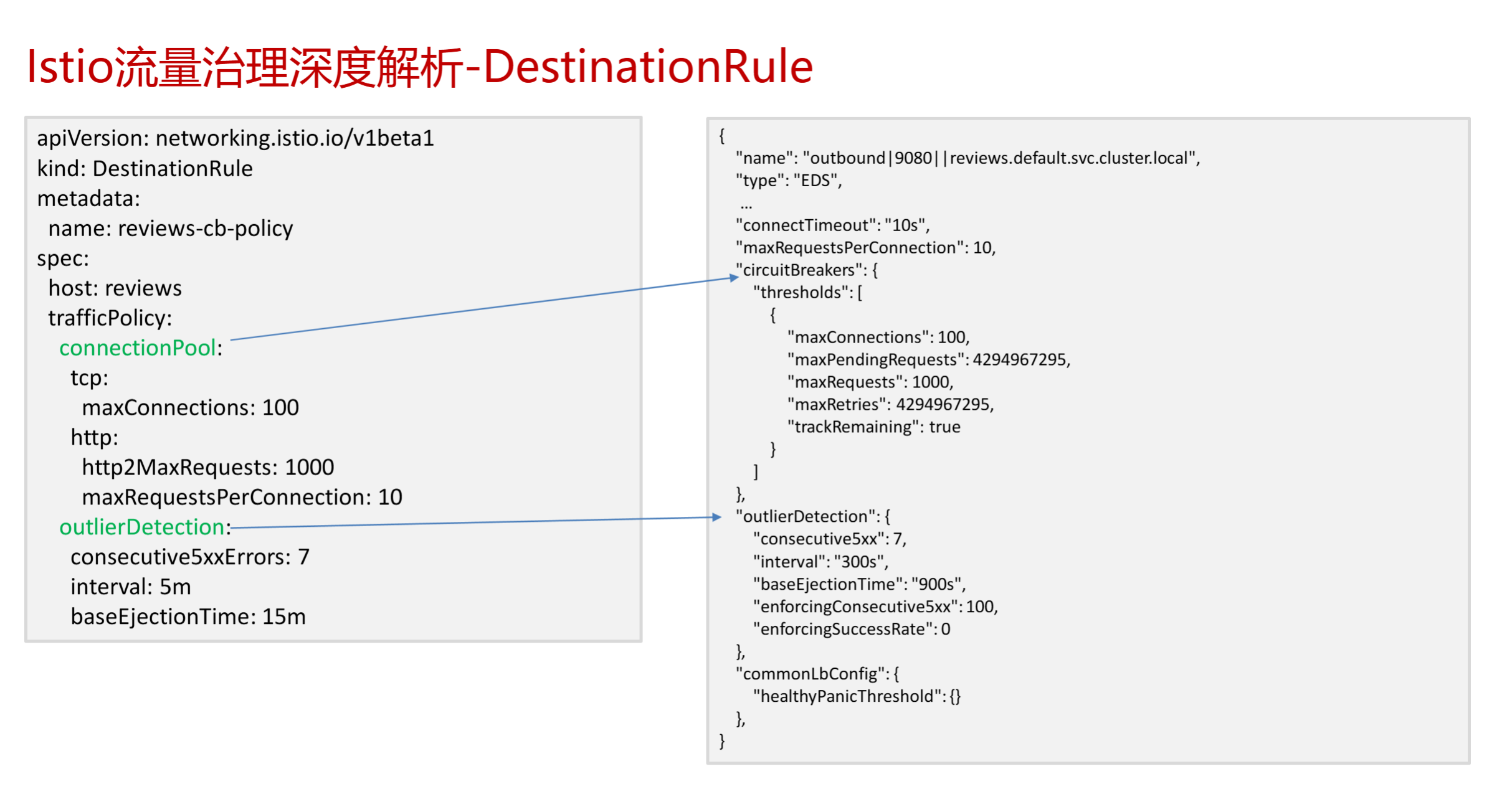

每个subset都对应一些标签，也可以对每个subset应用不同的负载均衡策略

  • 可以设置一些连接池配置connectionPool

  • 可以设置outlierDetection，用来故障检测，连续7次5xx错误，就会把某个endpoint驱逐出去，间隔5分钟，基本的注入时间是900秒

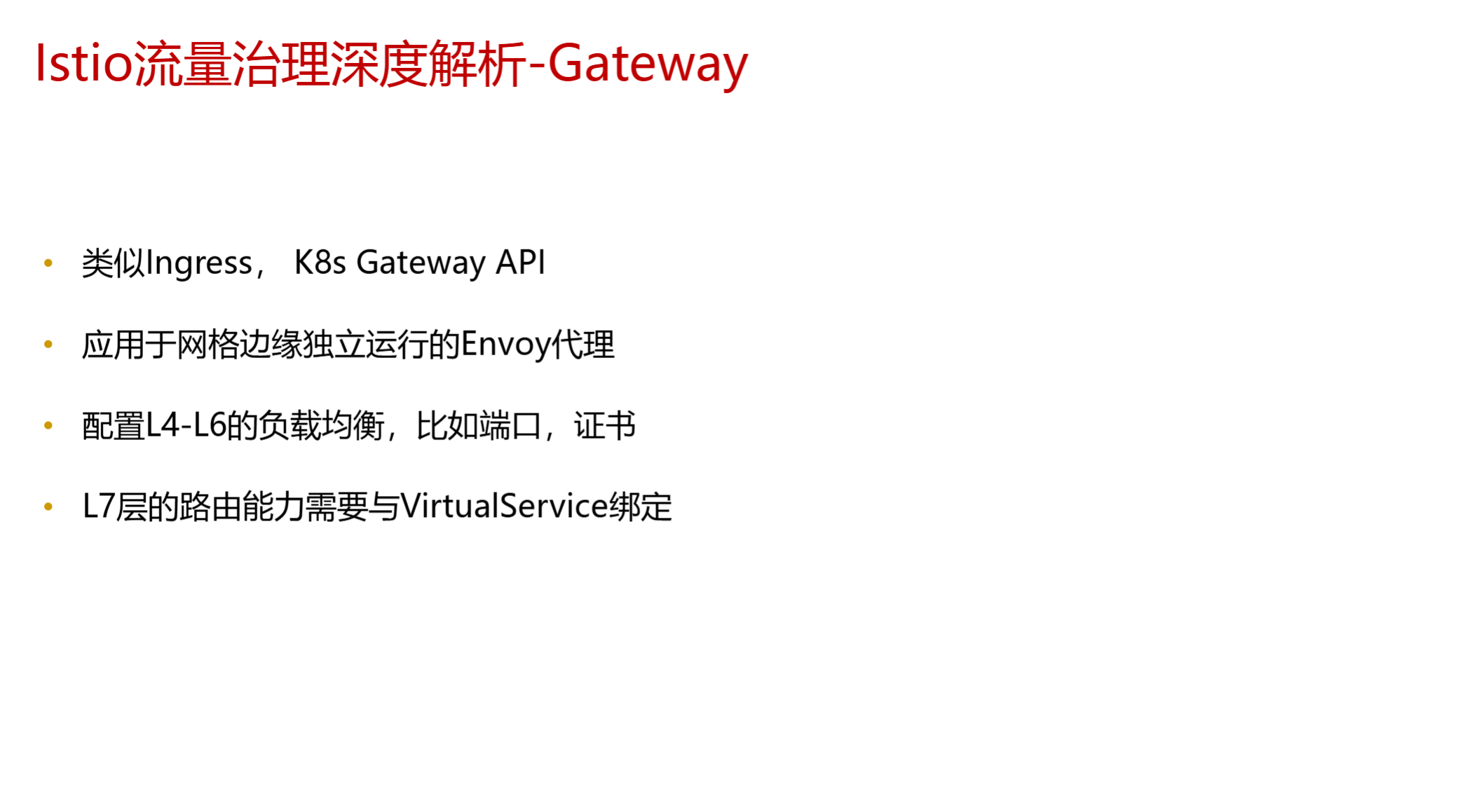

# Gateway

在k8s的边缘有独立生成的envoy

外部的服务也可以使用envoy的能力，因为是sidecar

image-20241119214216762

image-20241119214238545

image-20241119214246061

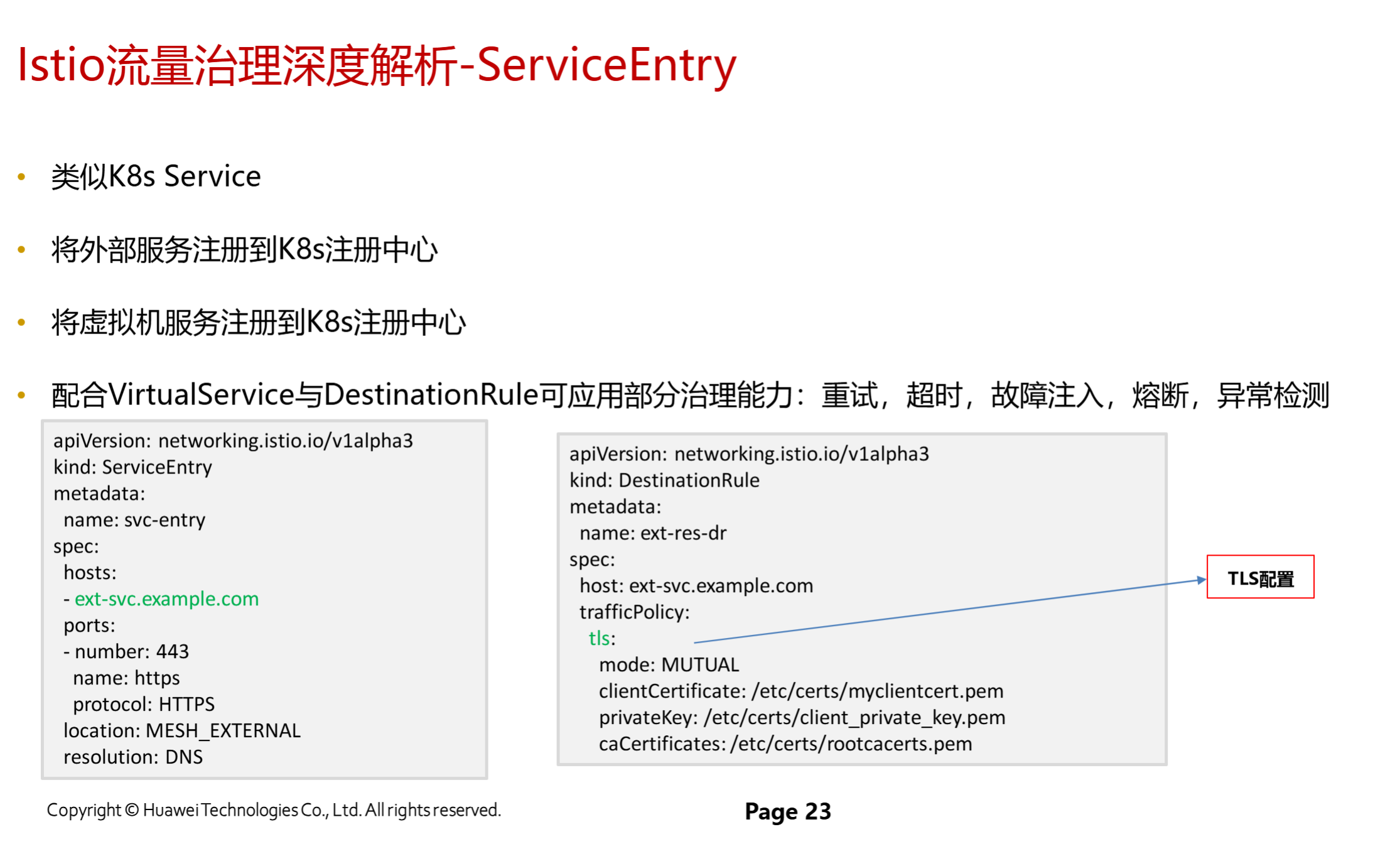

image-20241119214256398

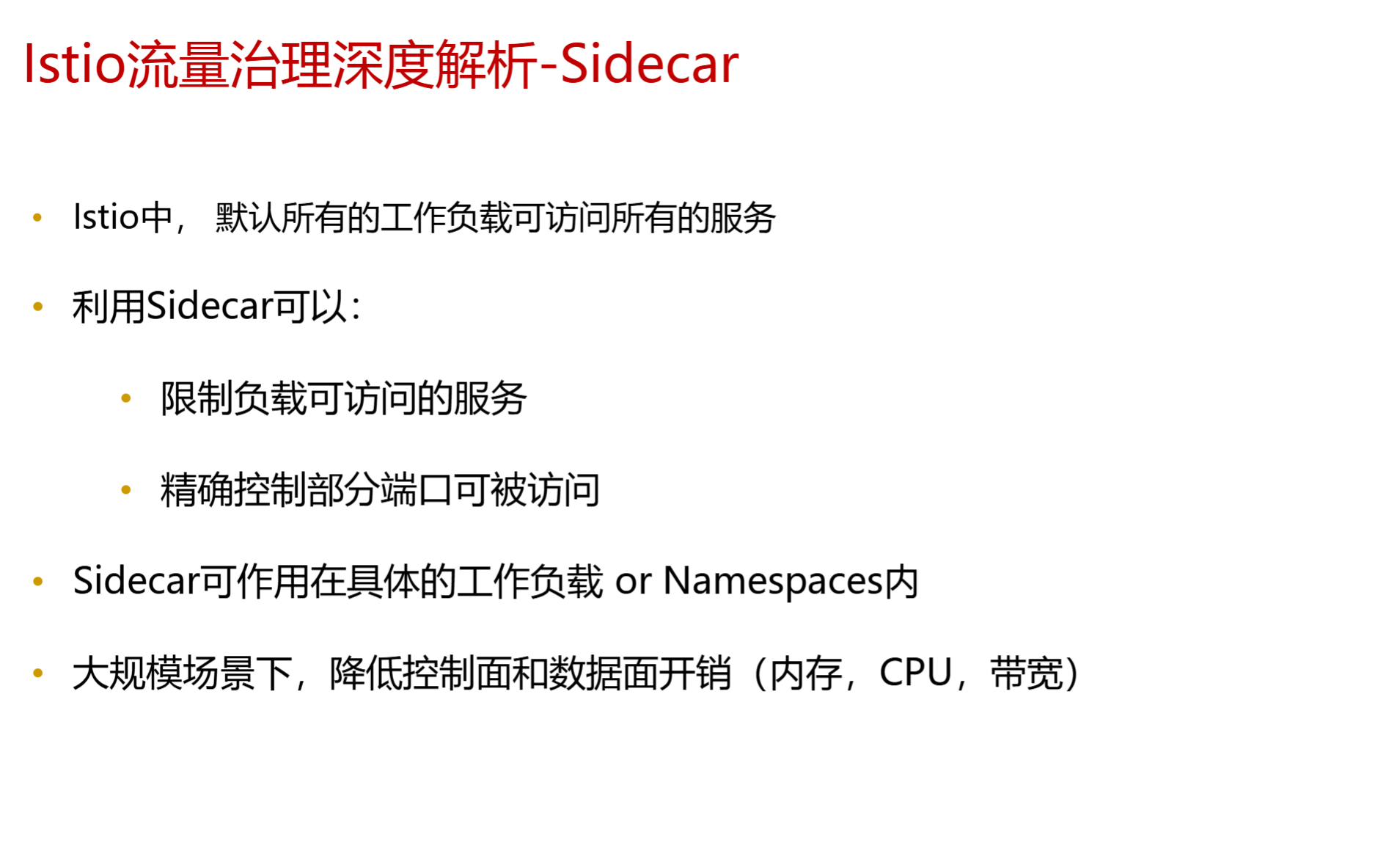

image-20241119214305216

# 服务网格监控

image-20241119214312434

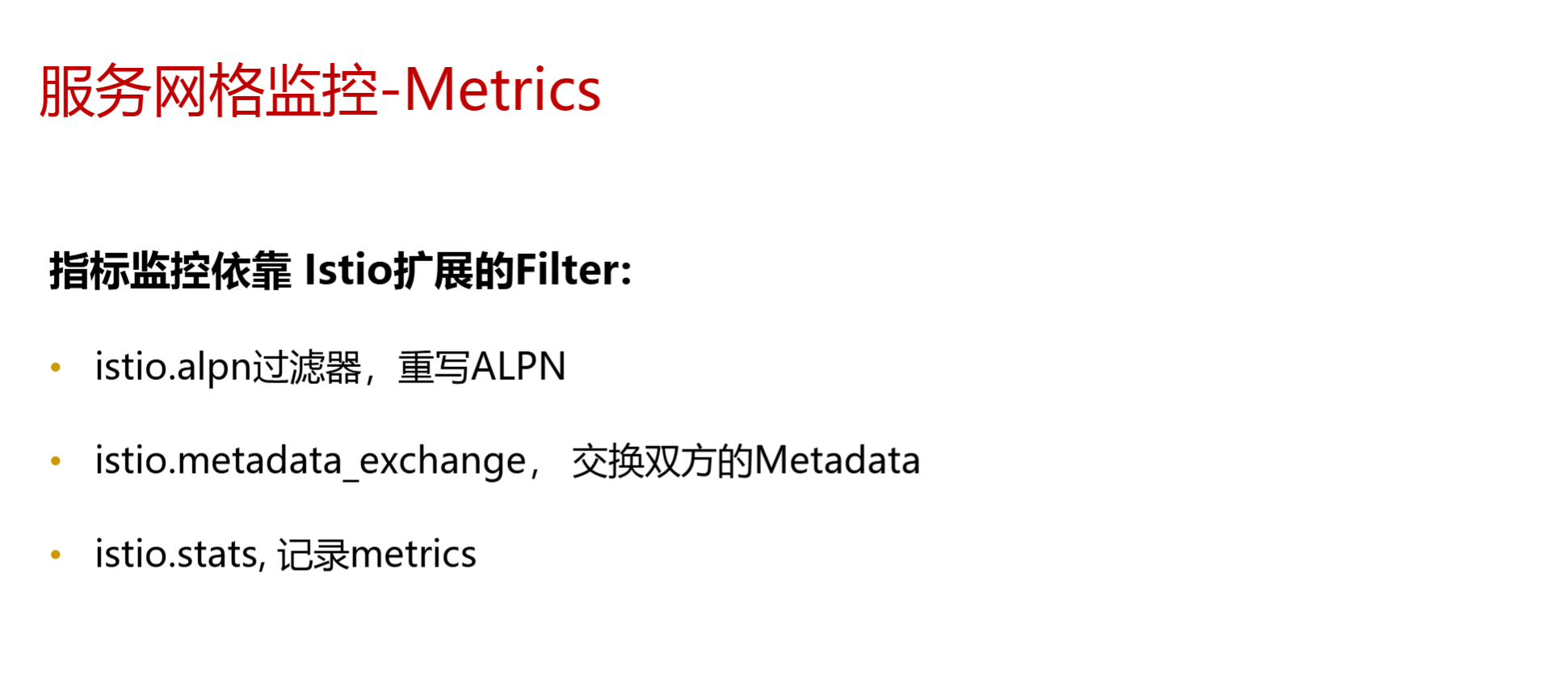

# Metrics

image-20241119214318396

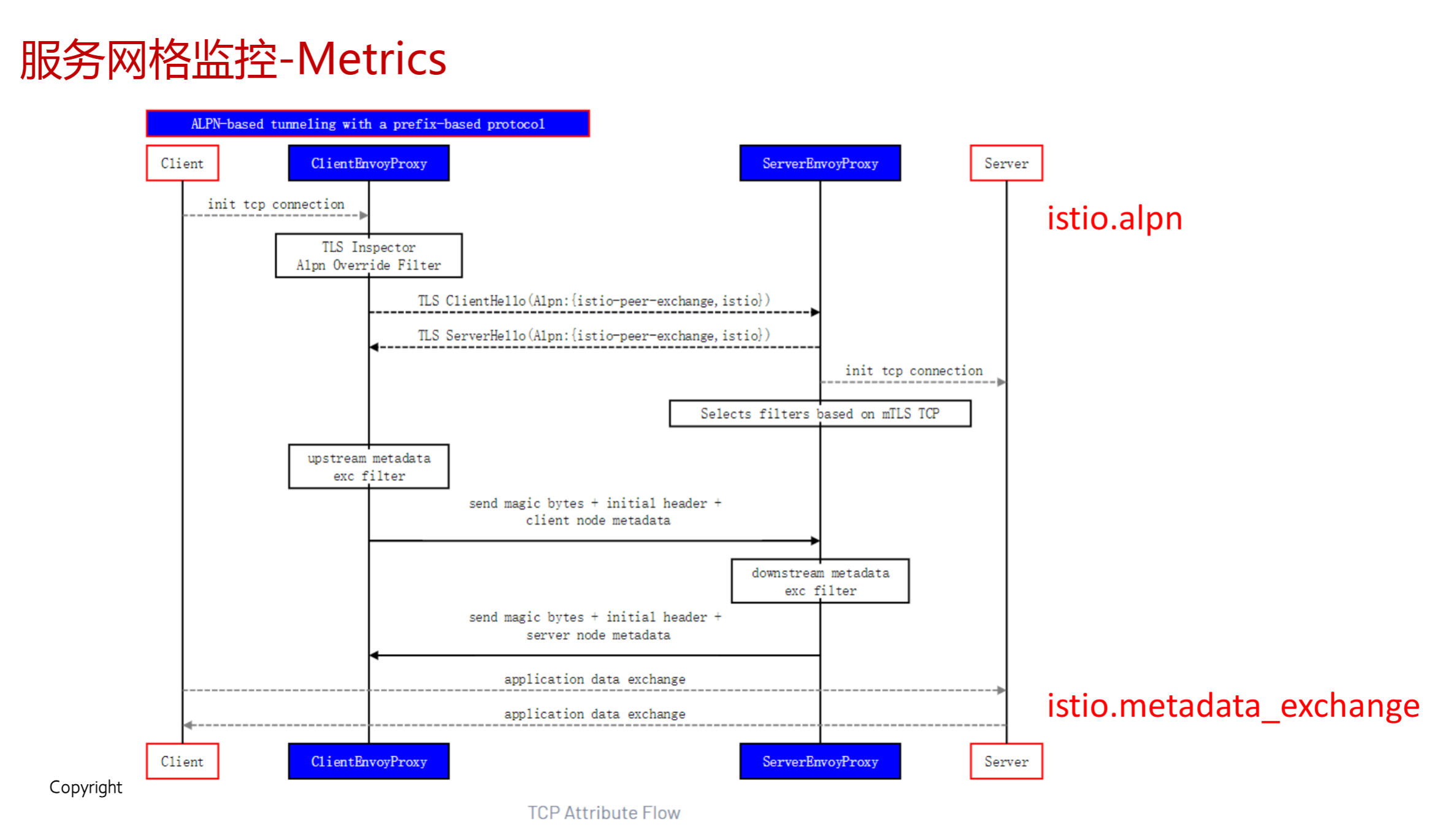

  • ALPN（Application - Layer Protocol Negotiation）基本概念
    • ALPN 是一种在 TLS（Transport Layer Security）握手过程中协商应用层协议的机制。在网络通信中，当客户端和服务器通过 TLS 建立安全连接时，ALPN 允许双方在 TLS 握手阶段就确定后续要使用的应用层协议，而不是在 TLS 连接建立后再去协商。这样可以提高协议选择的效率，减少额外的往返通信。

image-20241119214345595

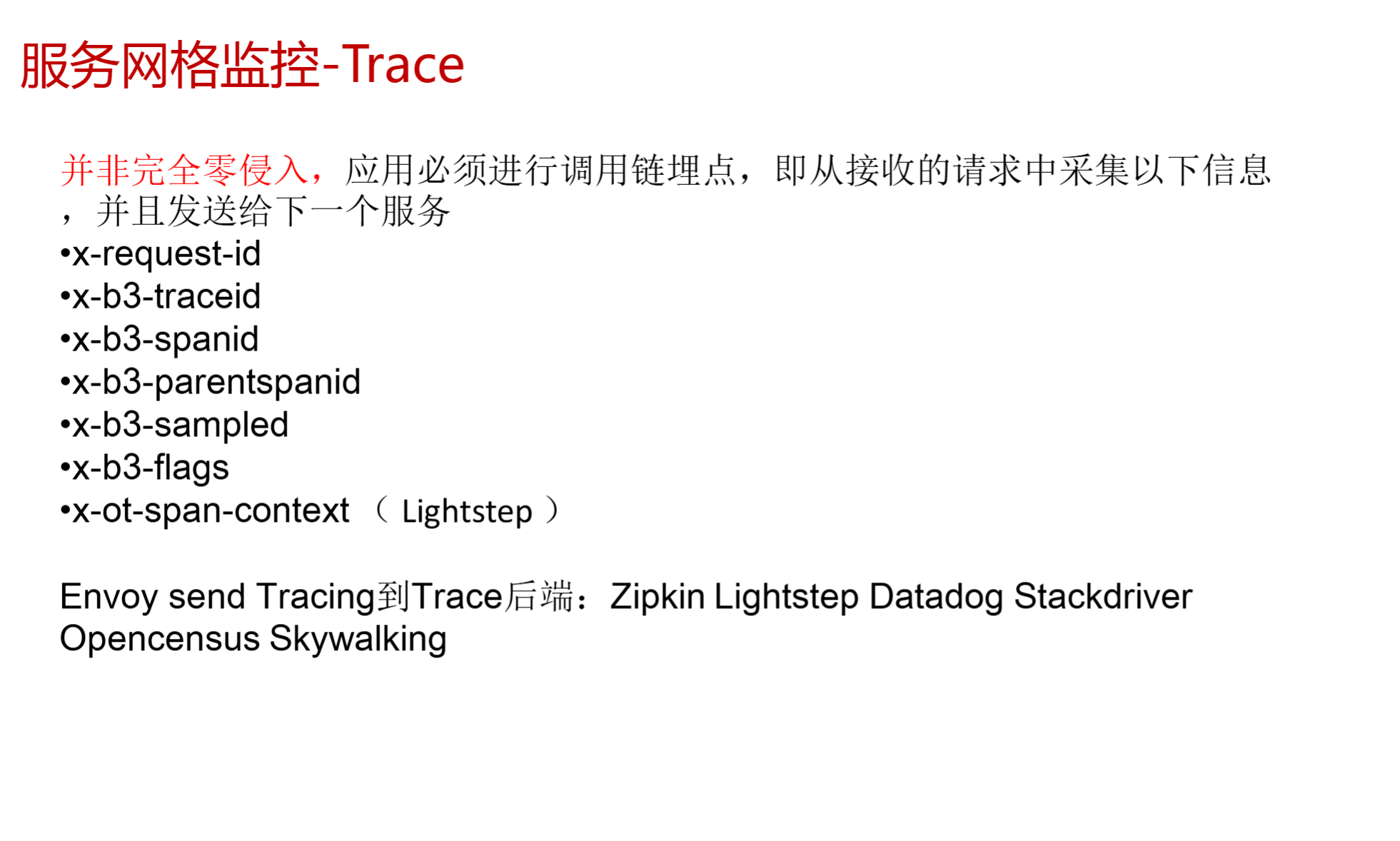

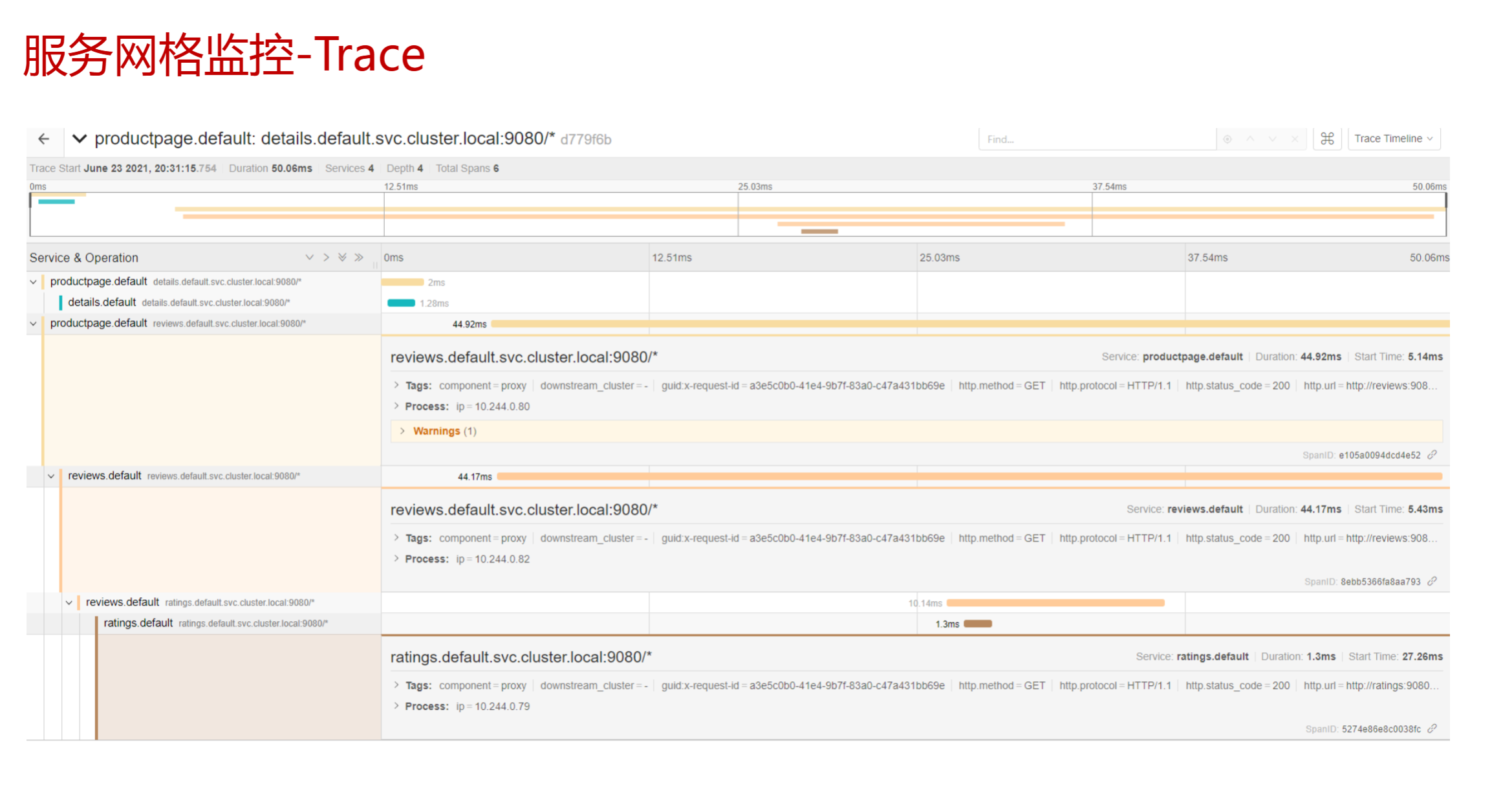

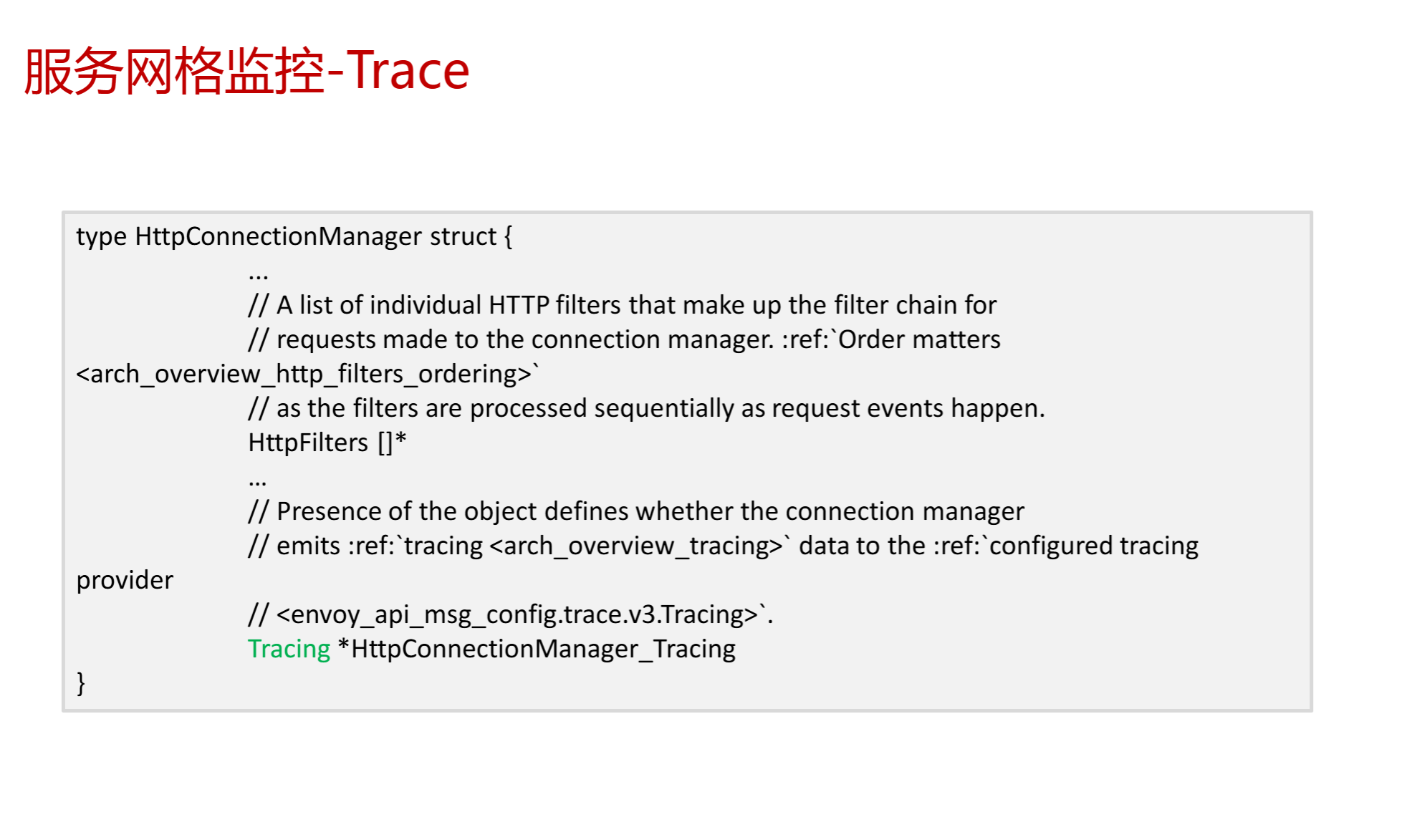

# Trace

image-20241119214355041

image-20241119214405647

image-20241119214416655

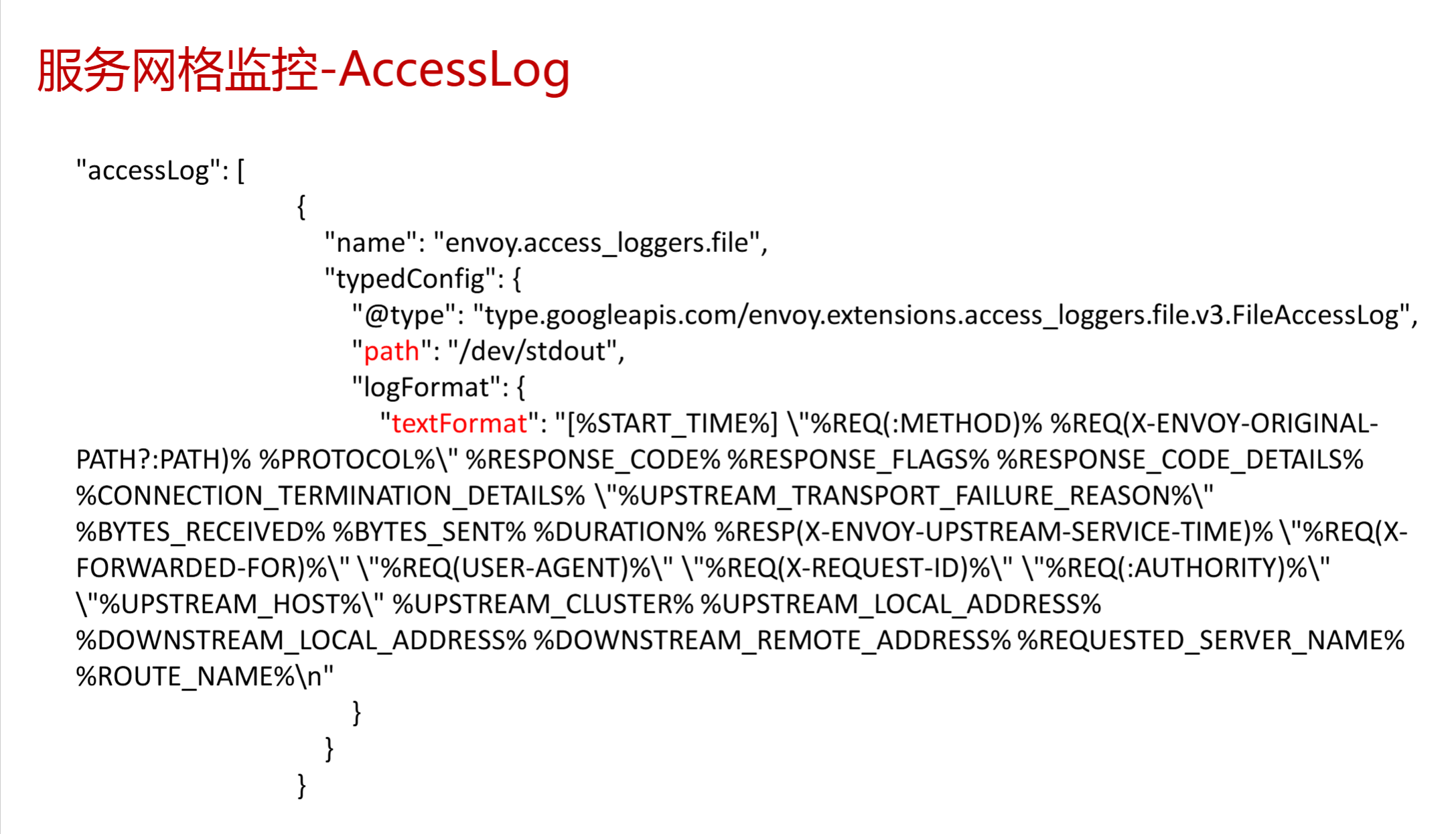

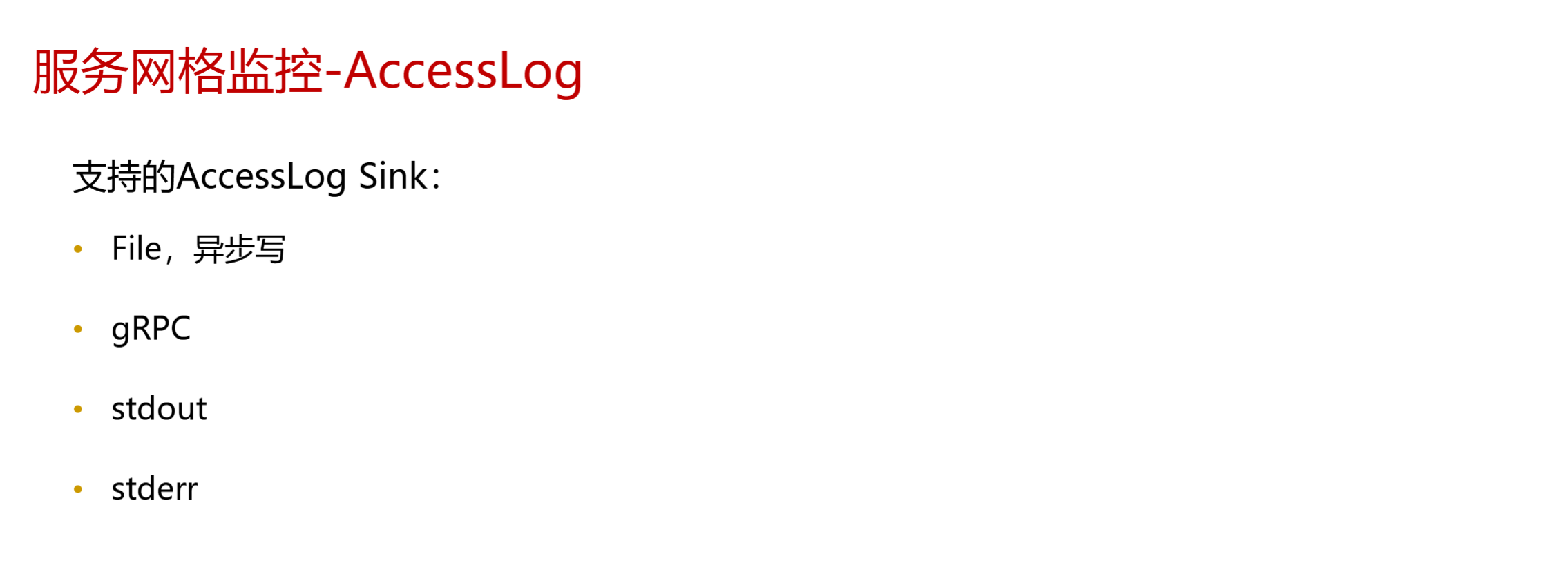

# AccessLog

image-20241119214423869

image-20241119214430466

# 传统微服务架构接入istio方案

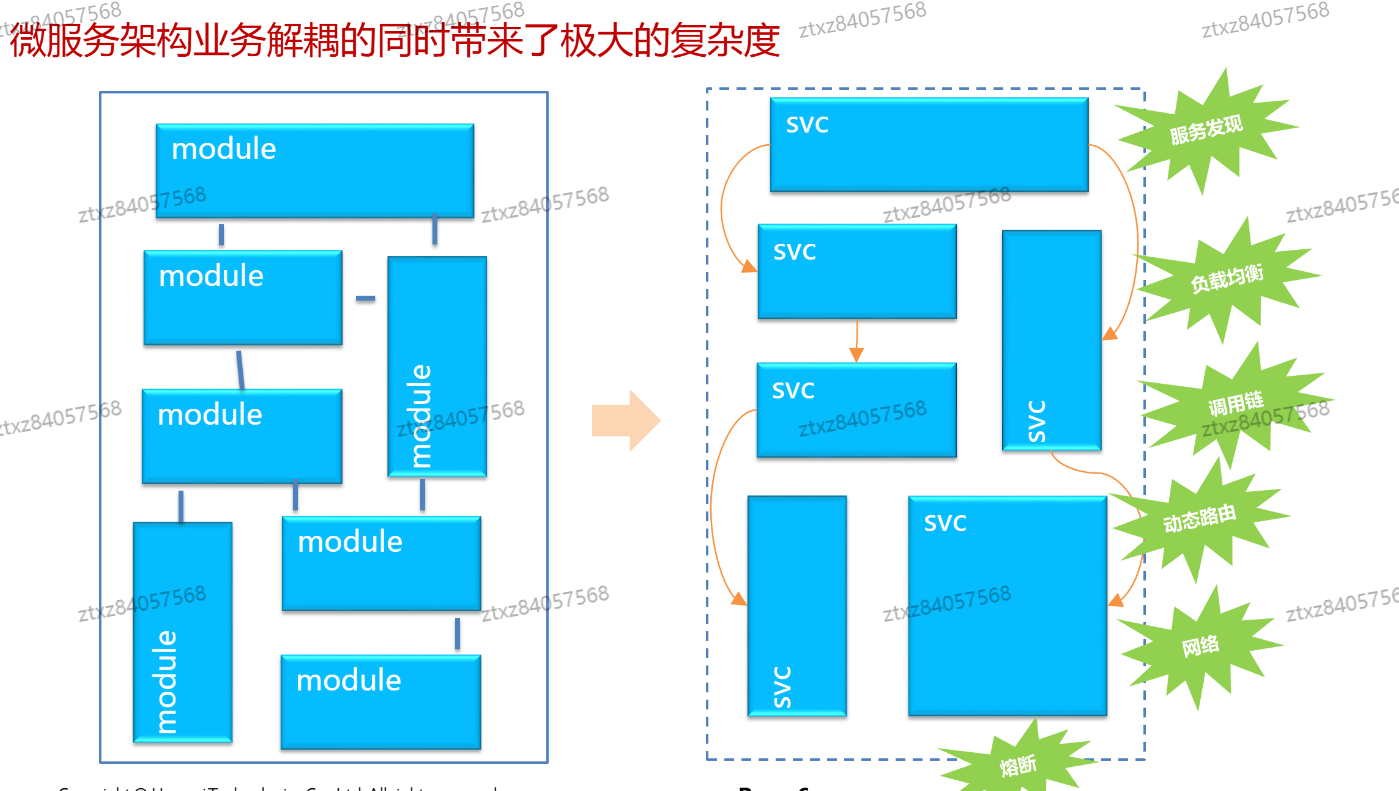

# 微服务架构业务解耦的同时带来了极大的复杂度

image-20241119214619170

image-20241119214635349

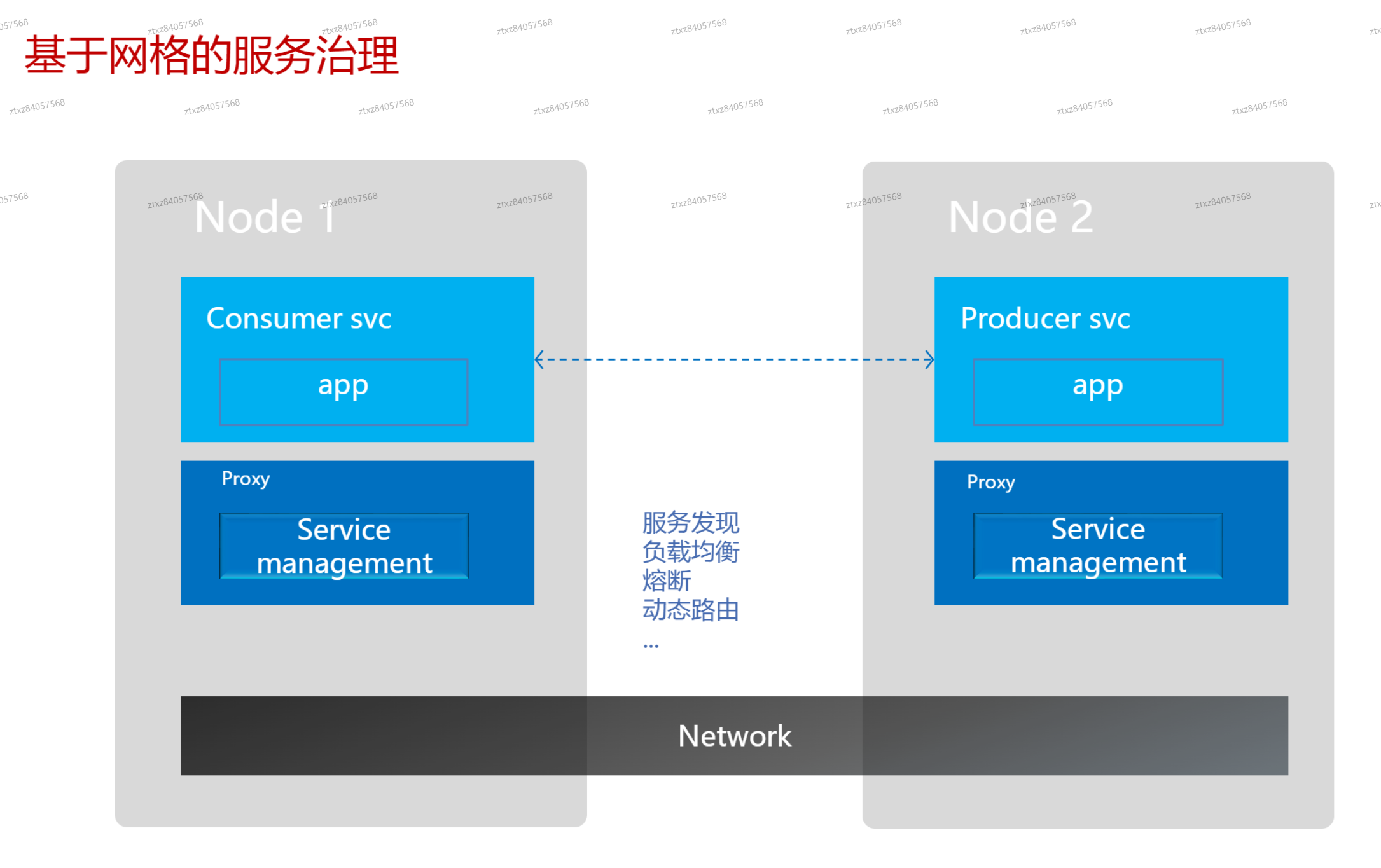

# 基于网格的服务治理

image-20241119214641732

# 常用微服务框架对比

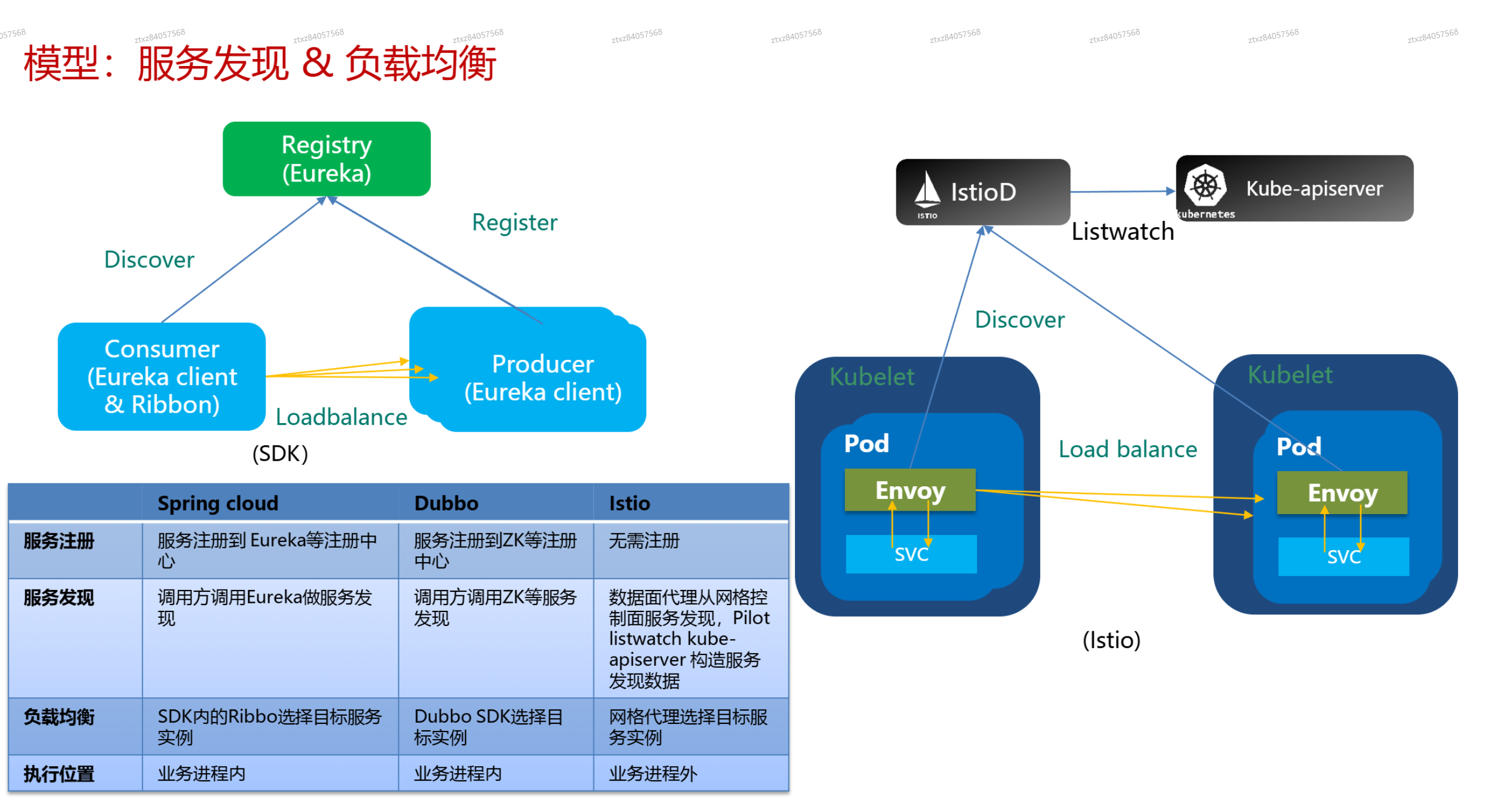

# 服务发现 负载均衡

image-20241119214657658

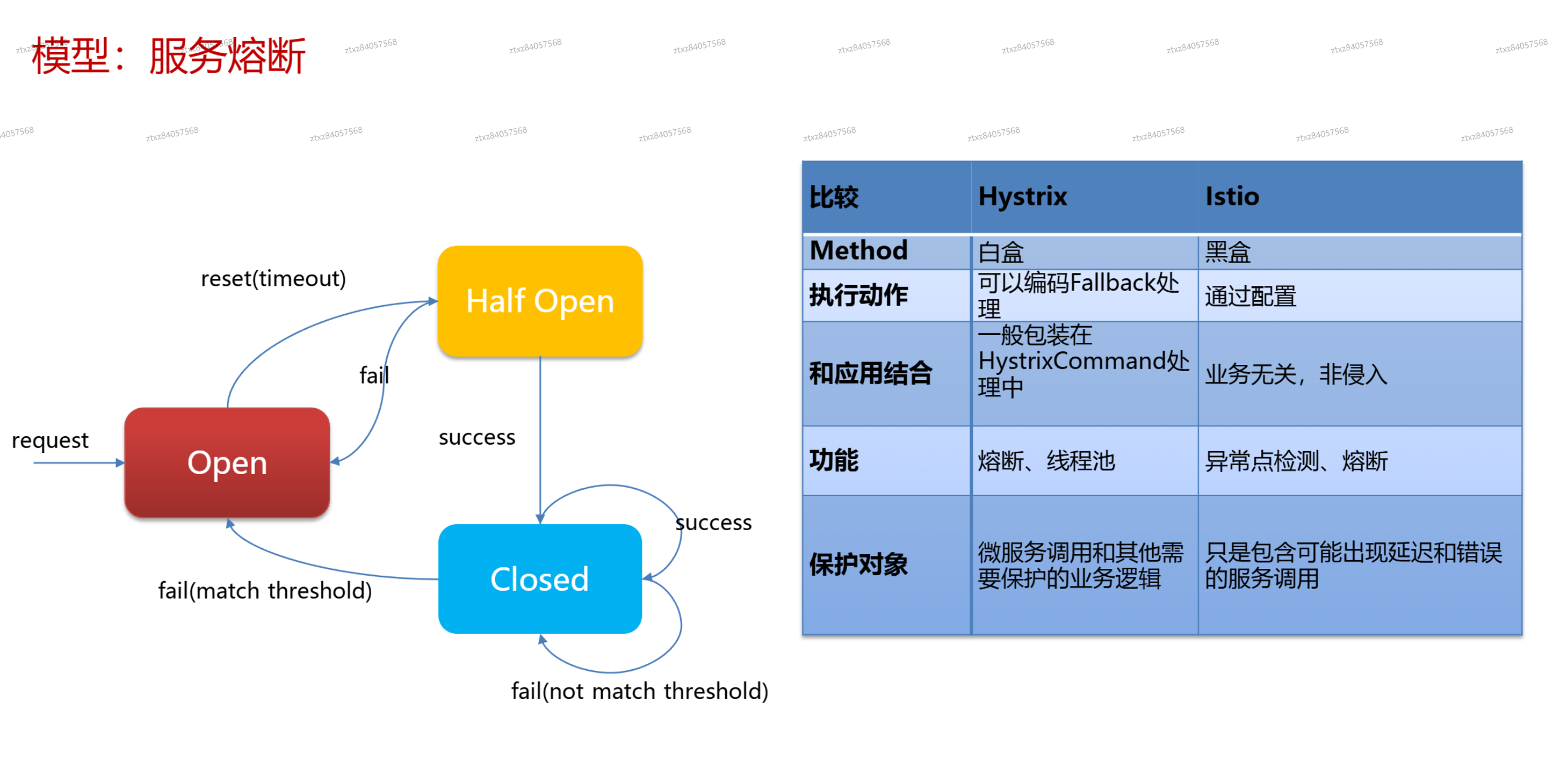

# 服务熔断

image-20241119214813336

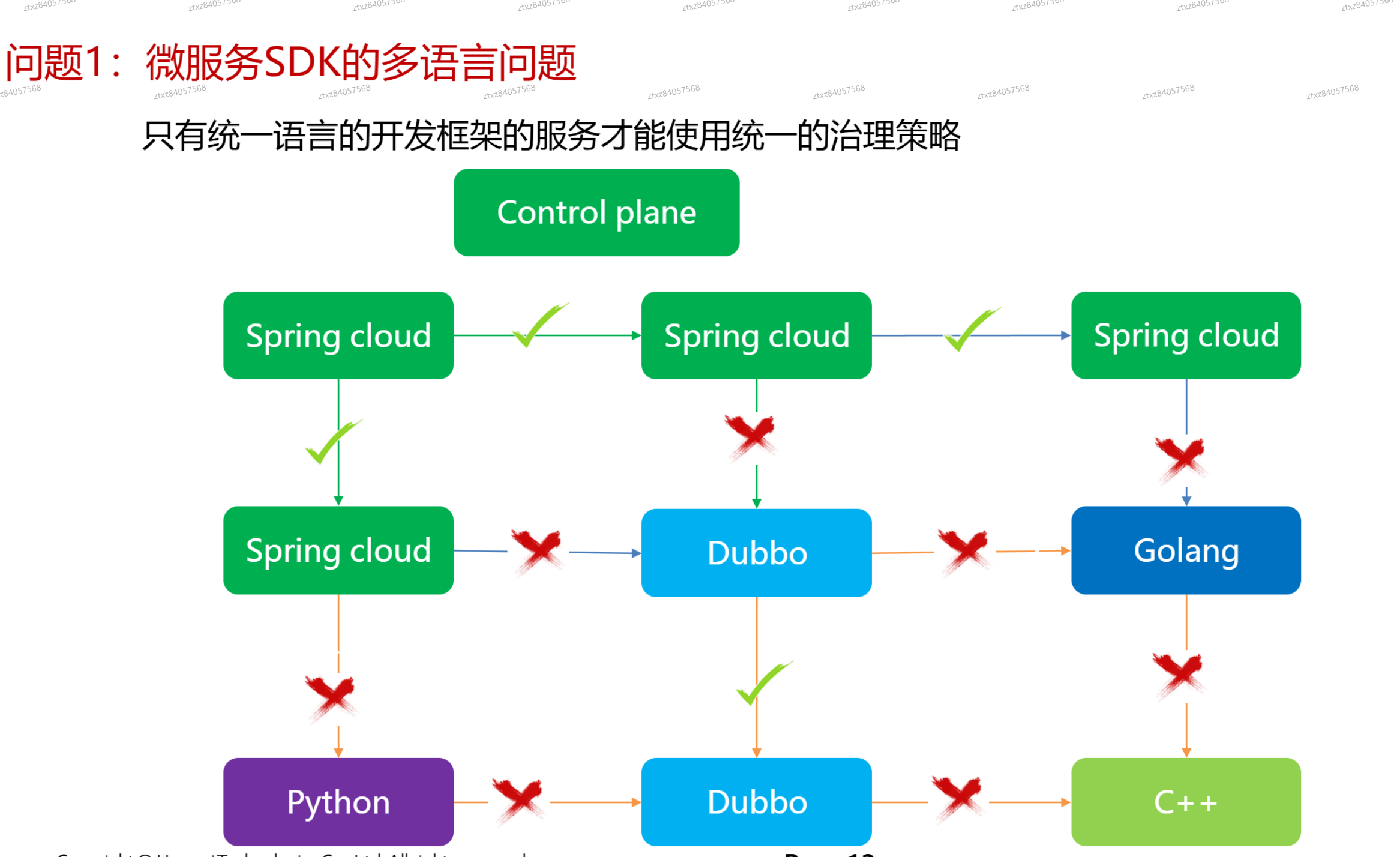

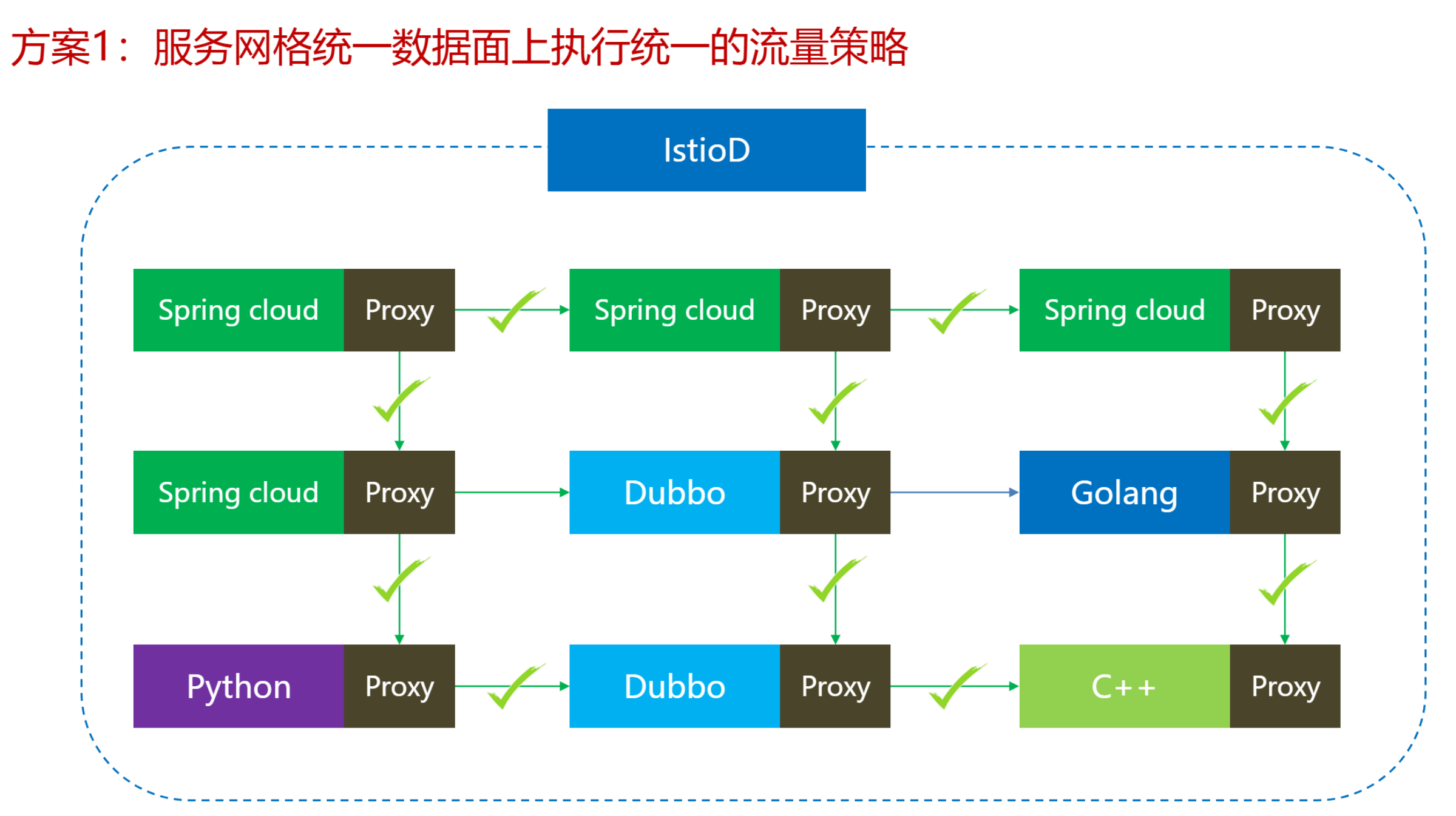

# 问题1：微服务SDK多语言问题

image-20241119214822288

image-20241119214832088

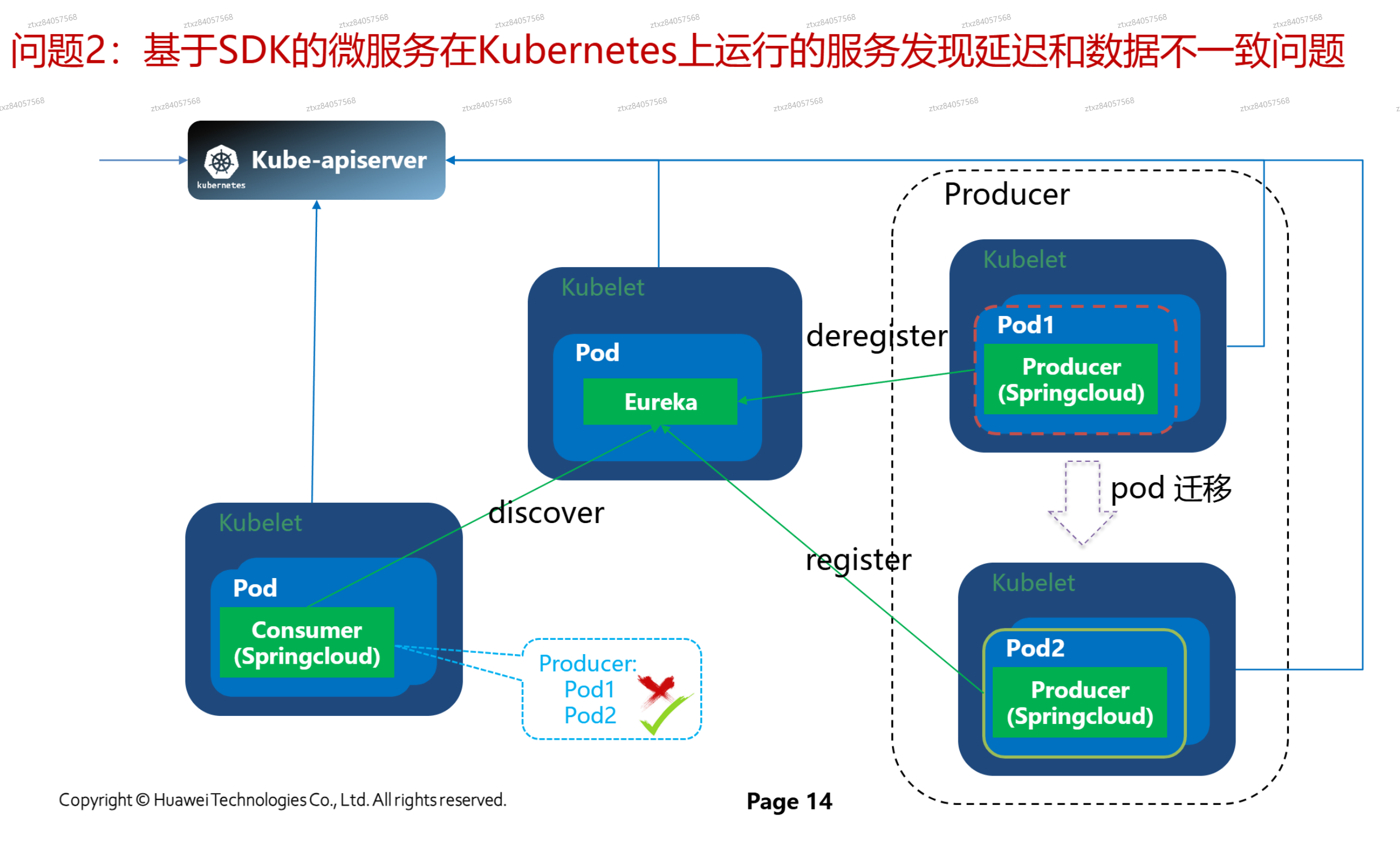

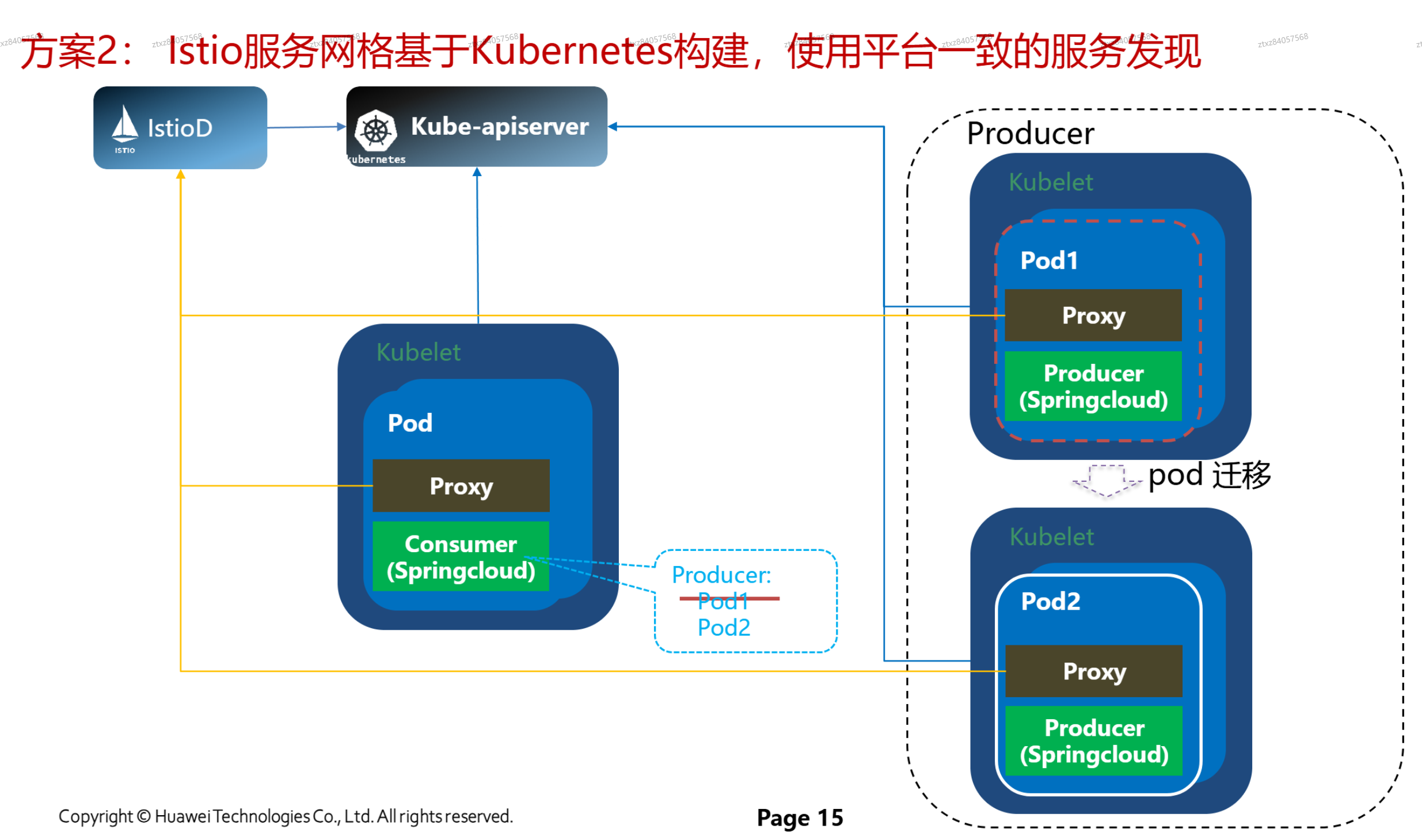

# 问题2：基于SDK的微服务在k8s上运行的服务发现延迟和数据不一致问题

image-20241119214840427

image-20241119214848774

  • pod在迁移过程中，注册中心来不及删除，导致了不一致问题

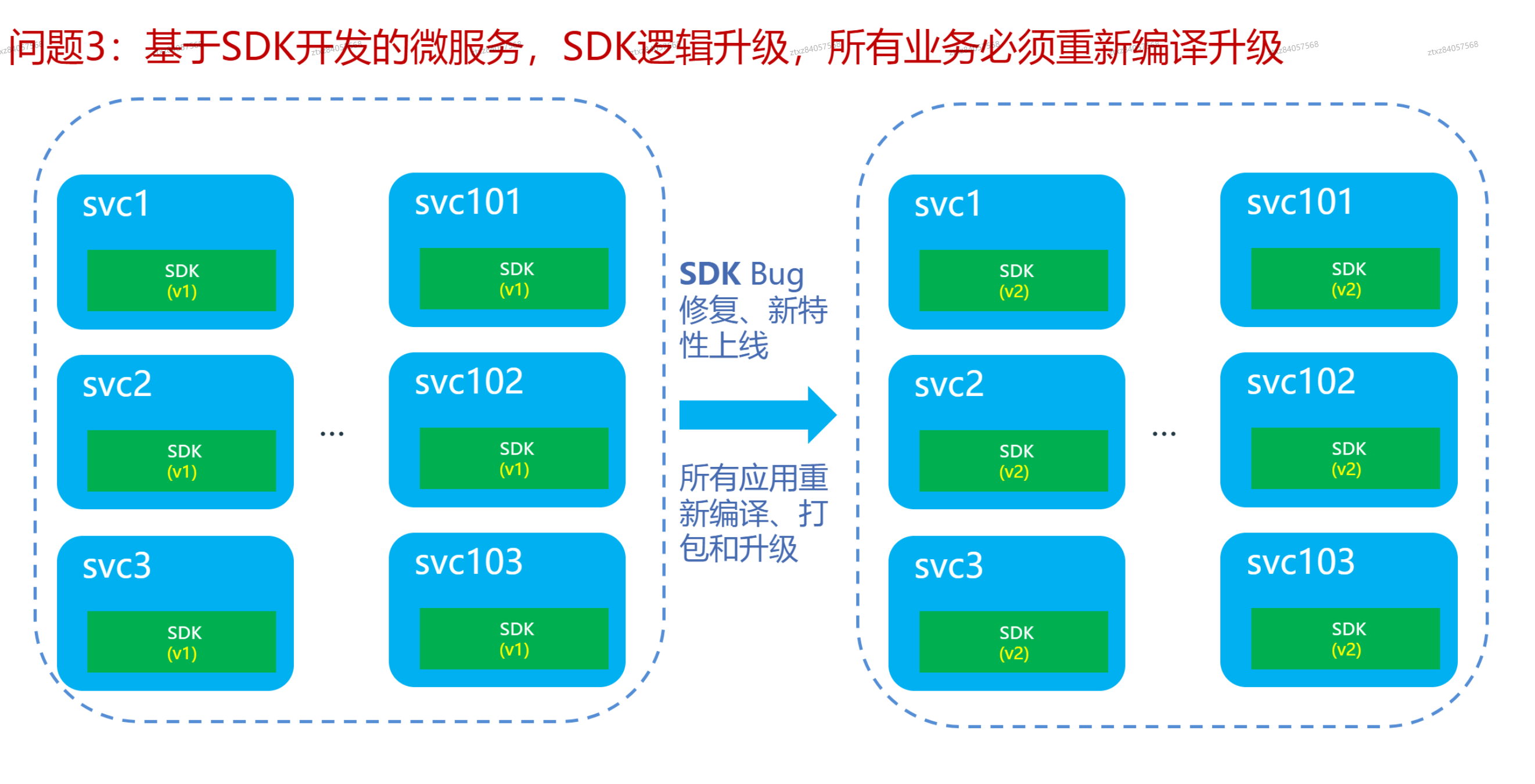

# 问题3：基于SDK开发的微服务，SDK逻辑升级，所有业务必须重新编译升级

image-20241119214859500

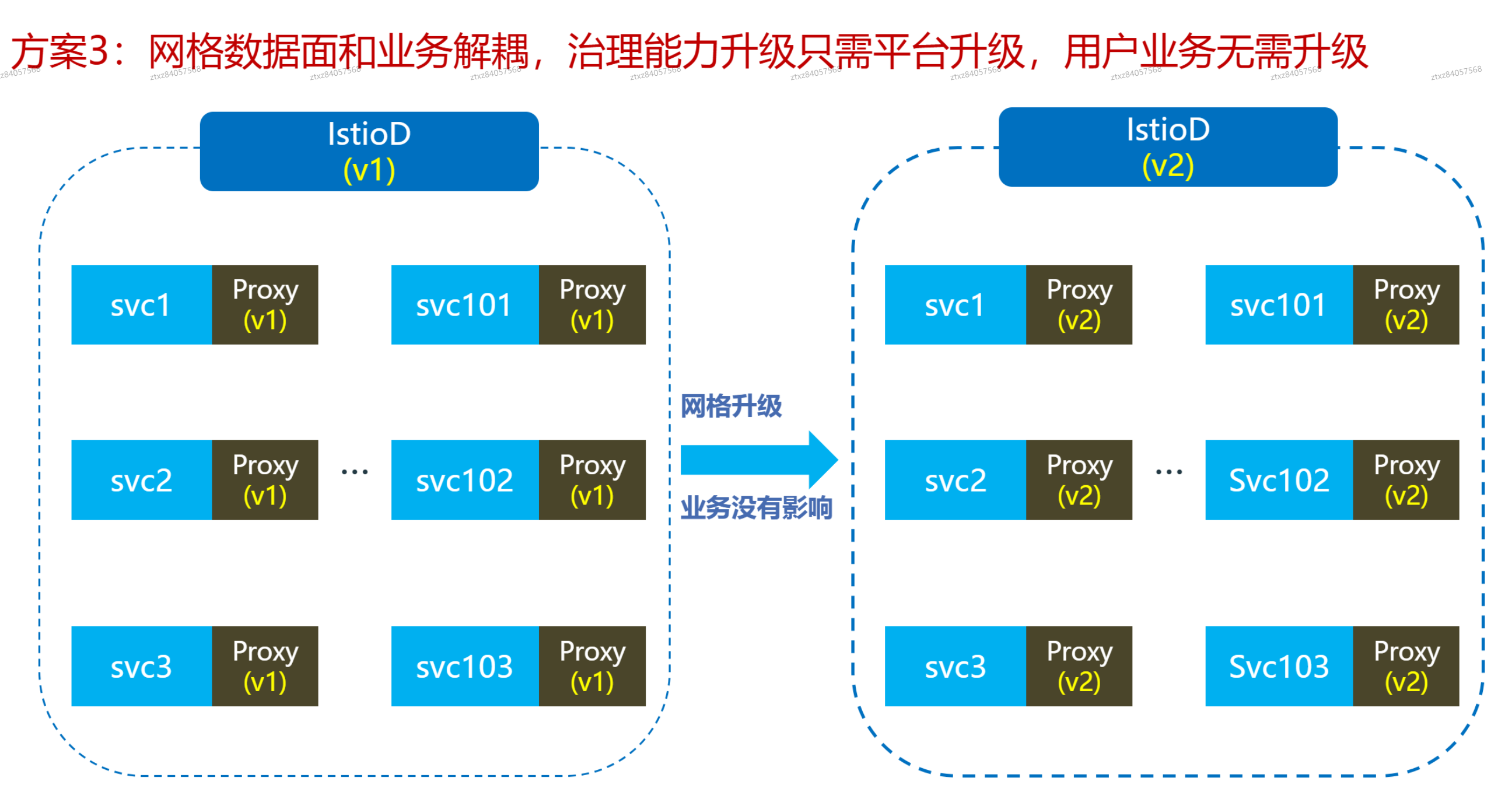

  • 网格升级可以单独升级 image-20241119214907463

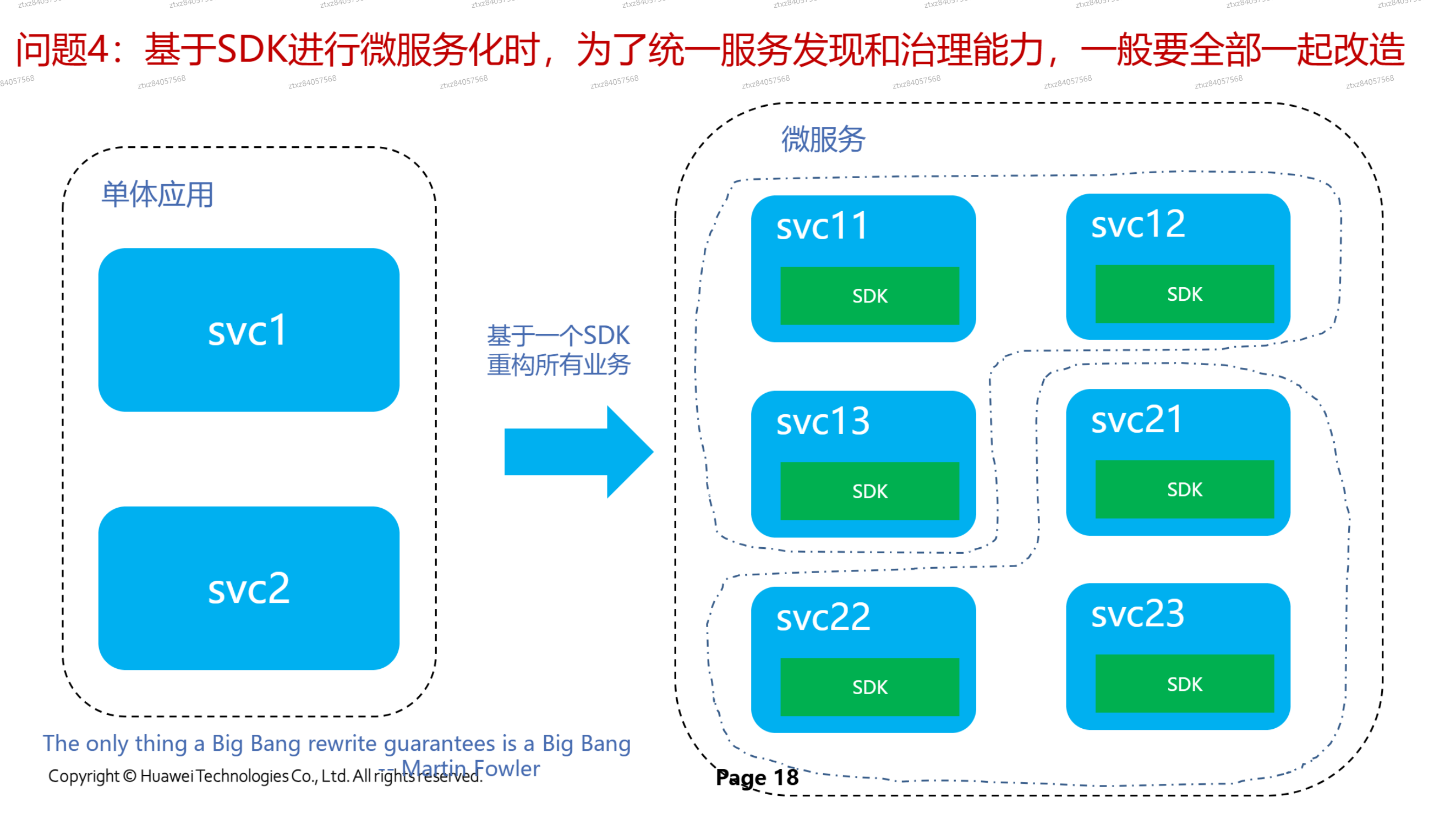

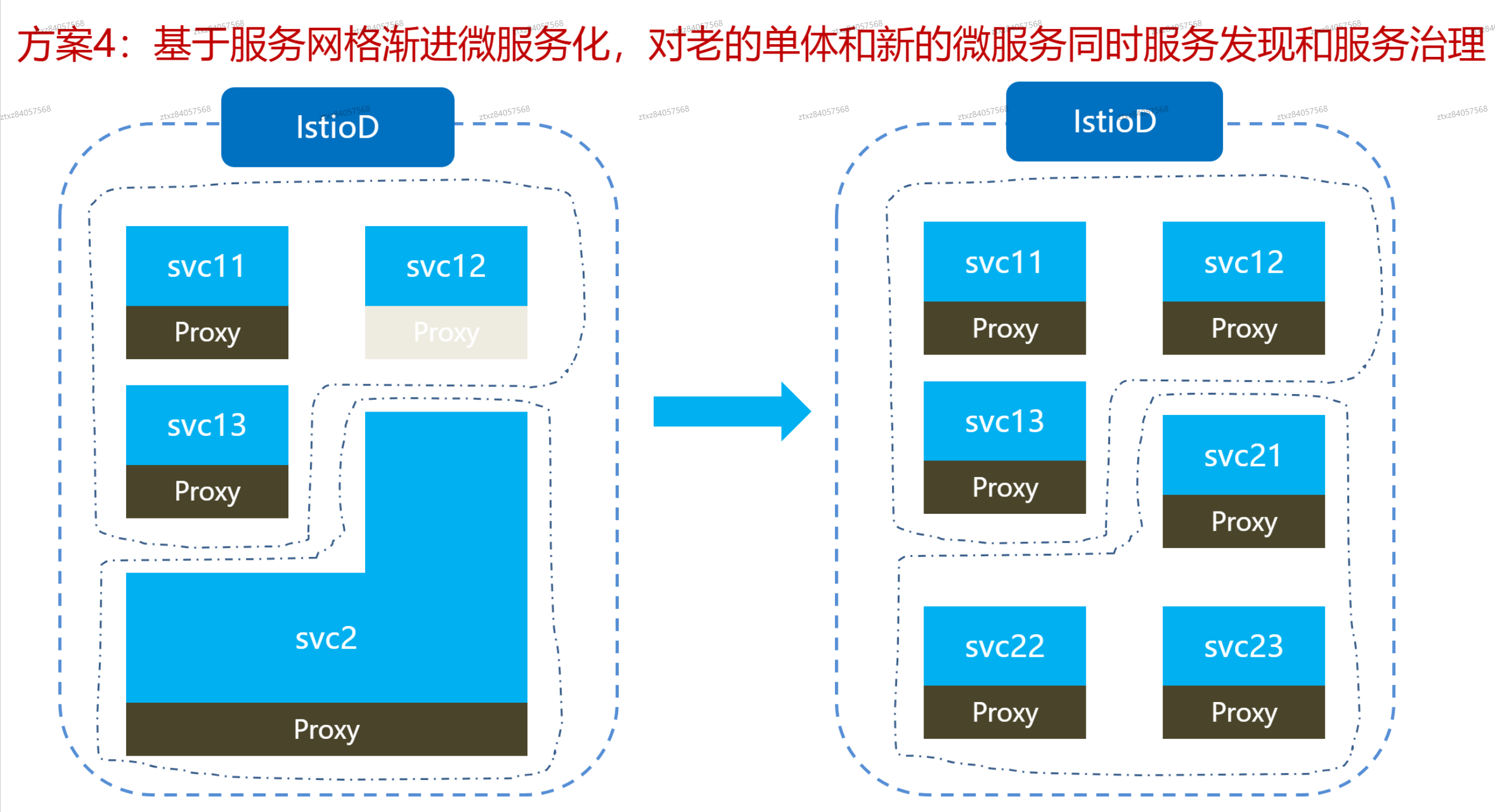

# 问题4：在把单体应用微服务化的时候，可能要一把把所有的服务都用sdk重写一遍，不能逐渐升级，否则可能不能服务发现等

image-20241119214915304

image-20241119214922309

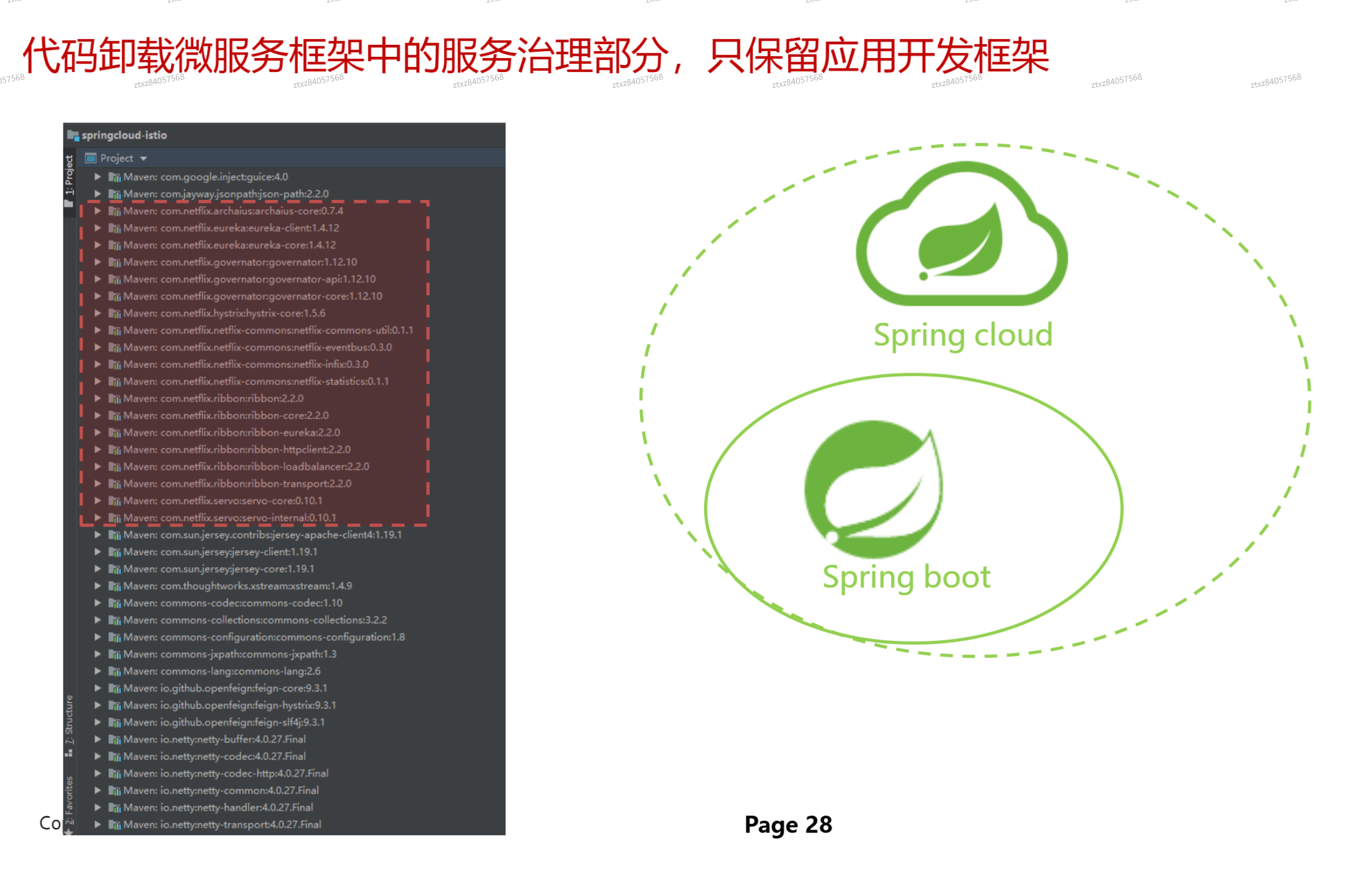

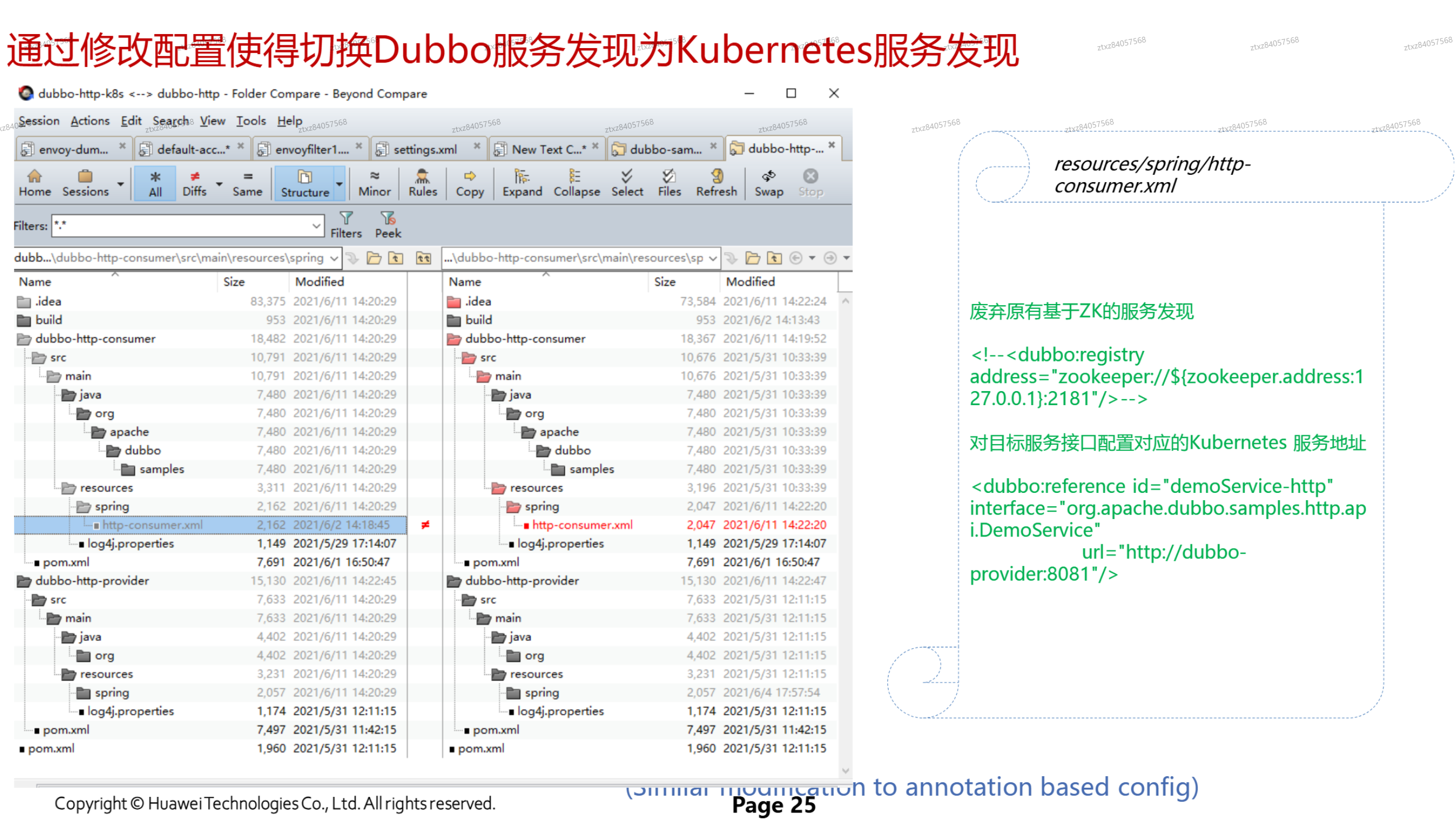

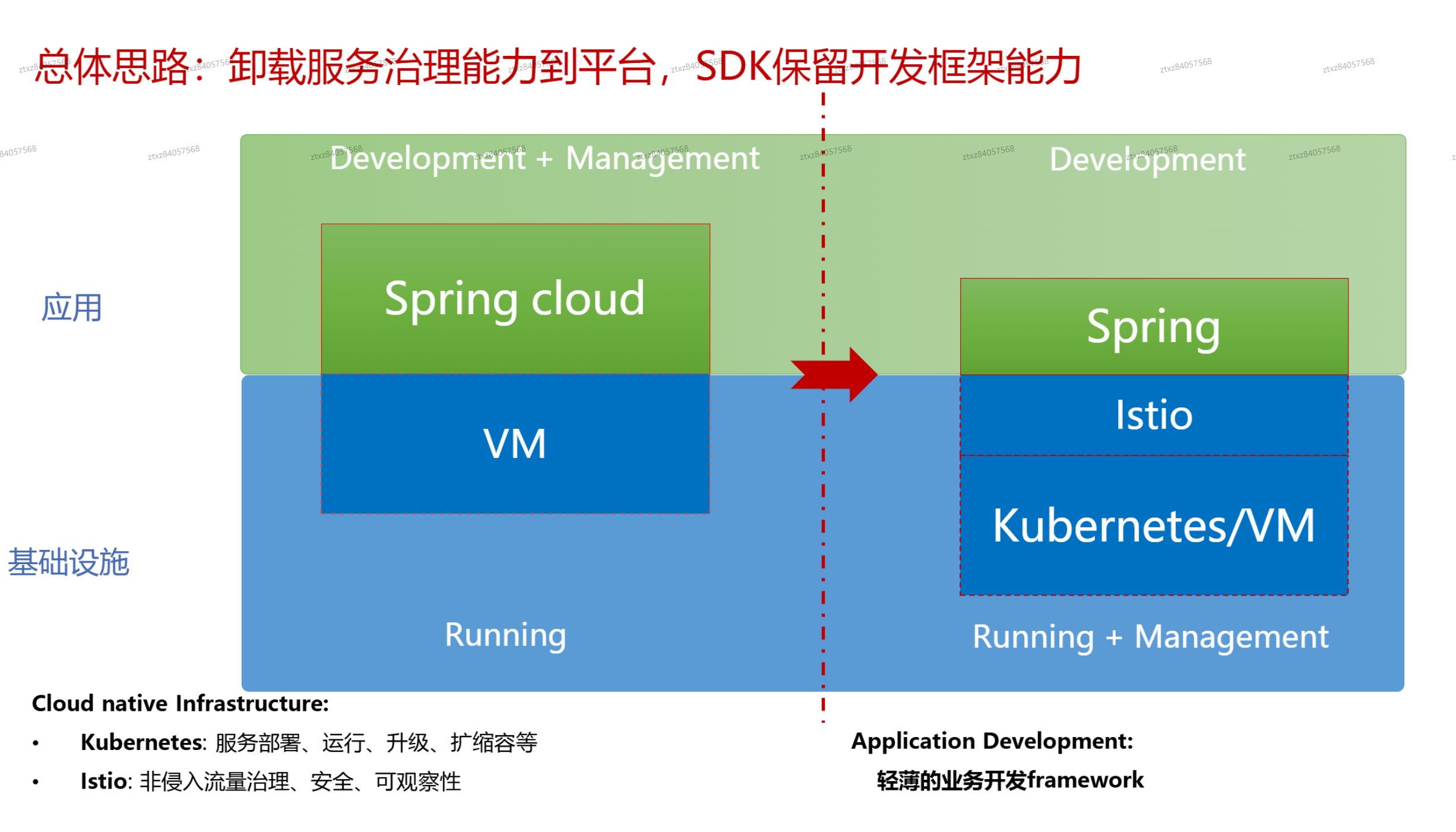

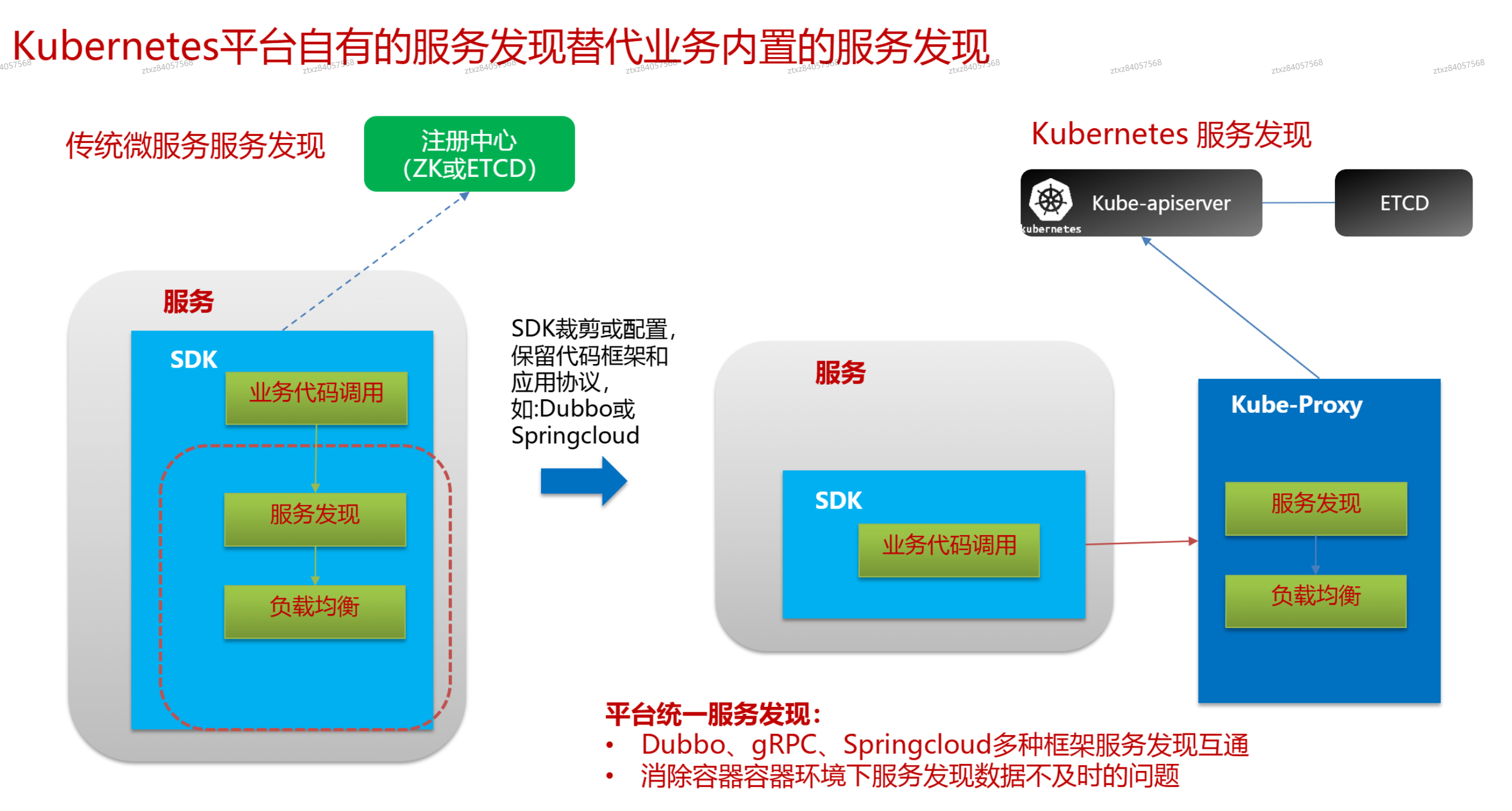

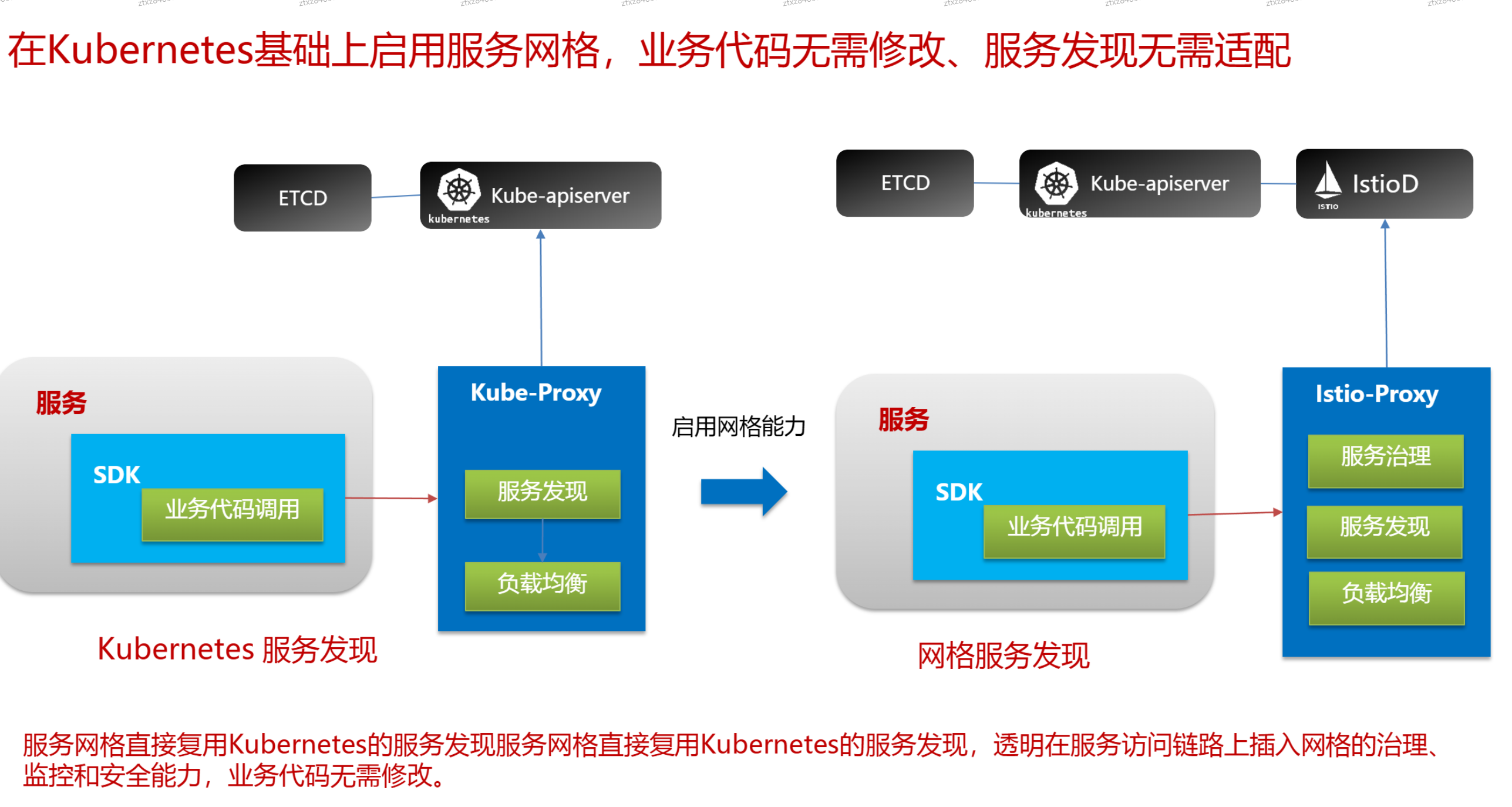

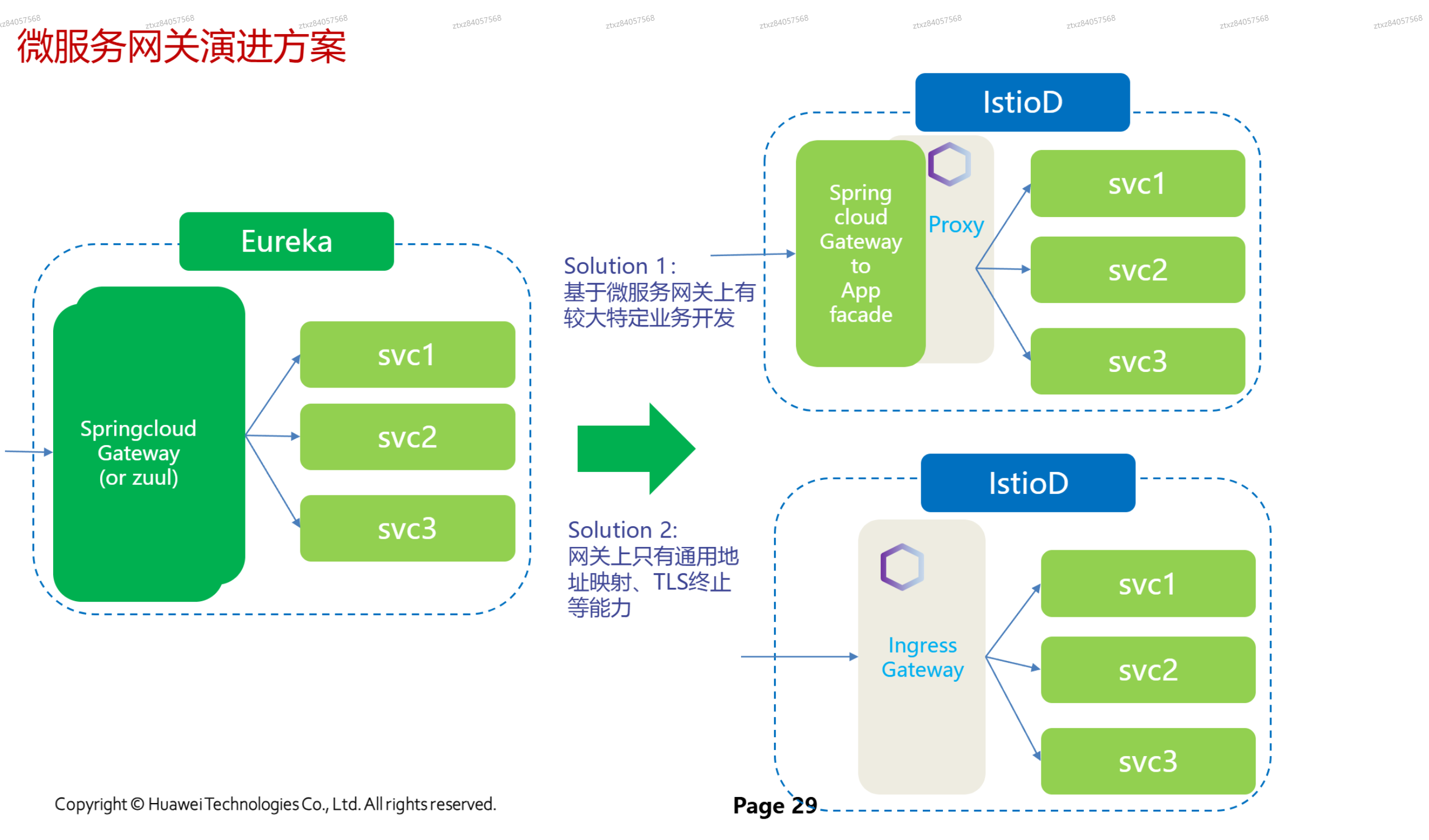

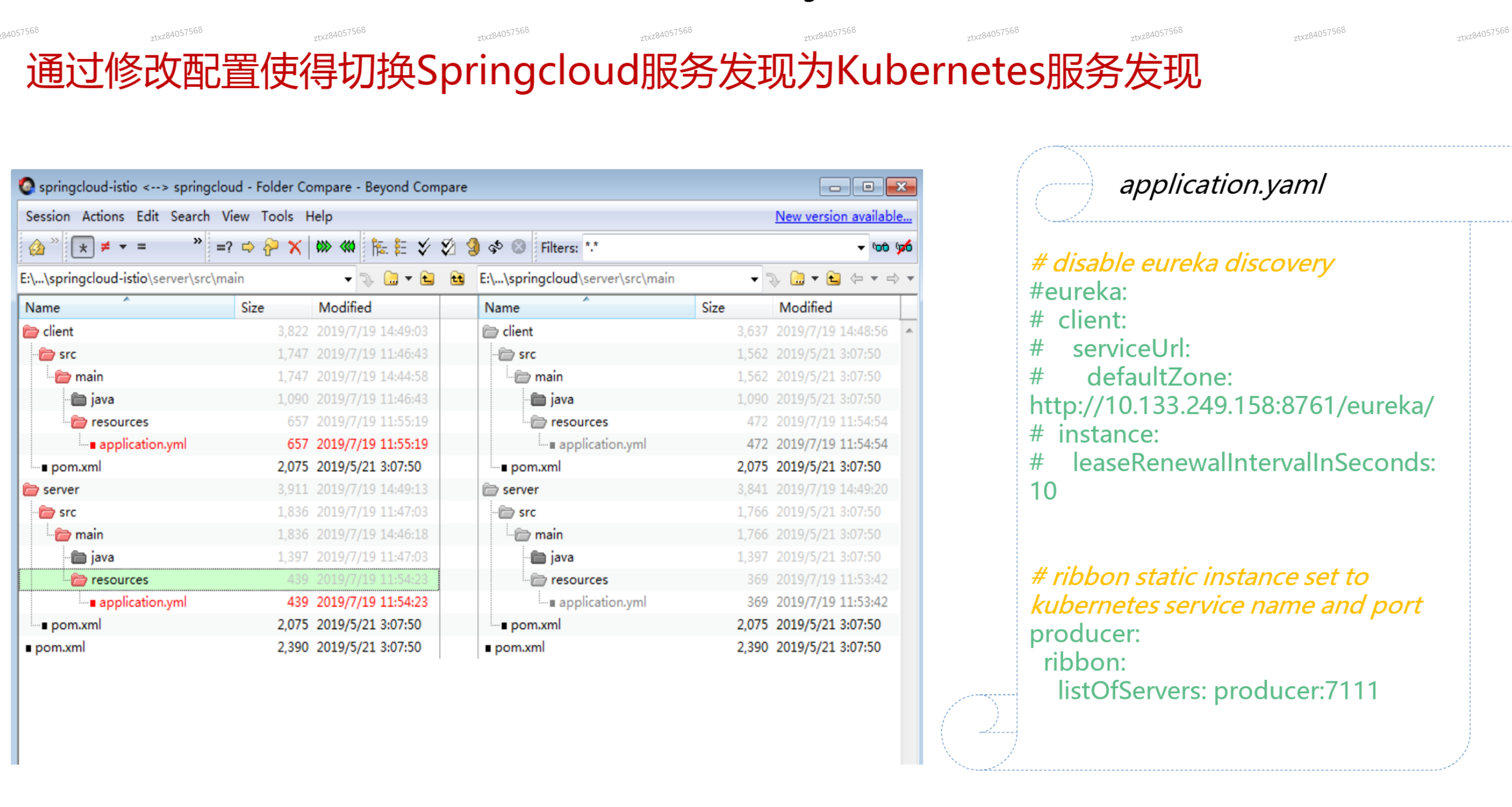

# 怎么把微服务框架集成到服务网格

image-20241119214930971

image-20241119214939998

image-20241119214947410

image-20241119214953956

image-20241119215001022

image-20241119215006829

image-20241119215112626

image-20241119215122595

image-20241119215132544

image-20241119215140955

image-20241119215148661

image-20241119215200568

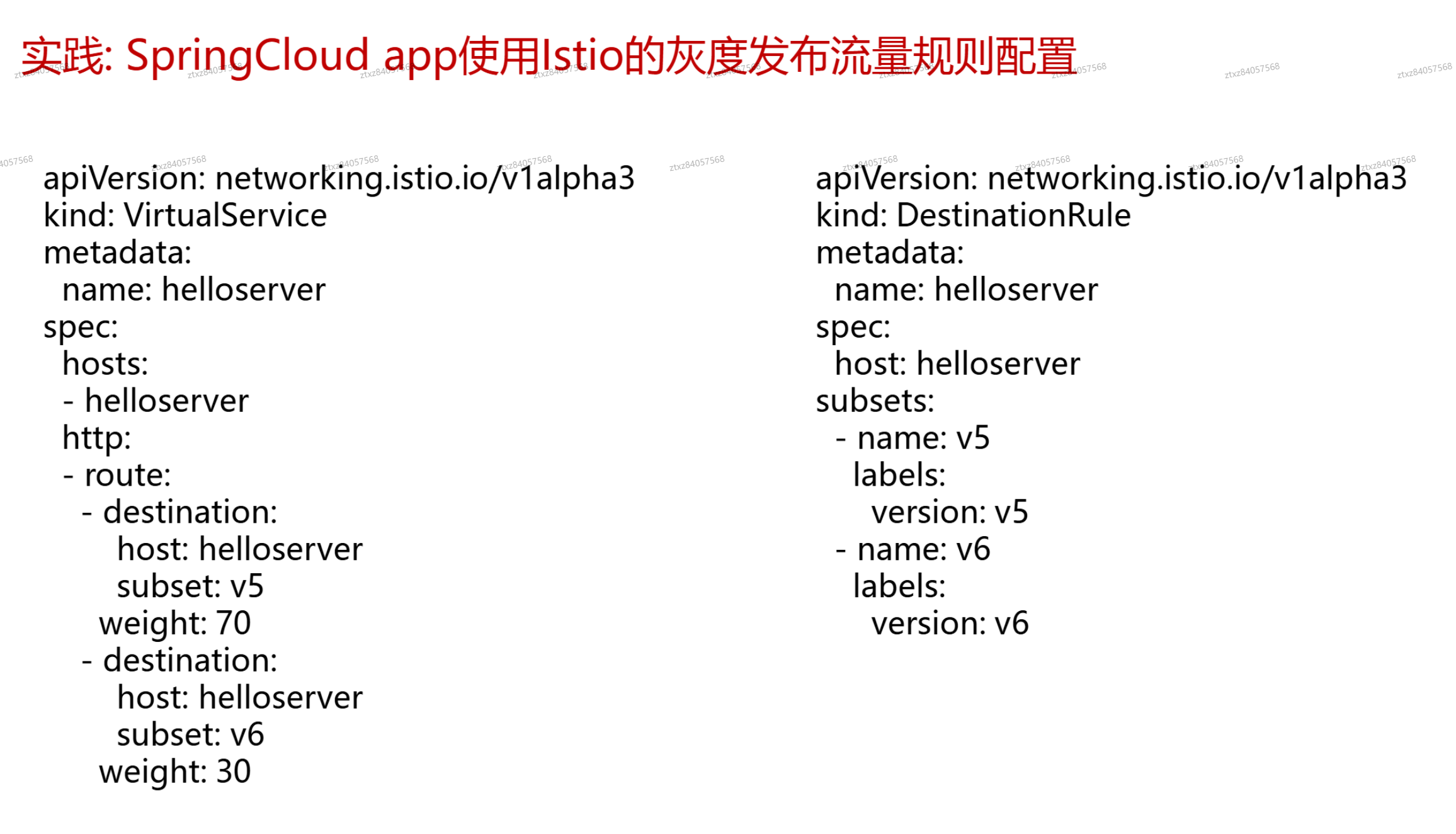

image-20241119215206974

image-20241119215214422

image-20241119215222753

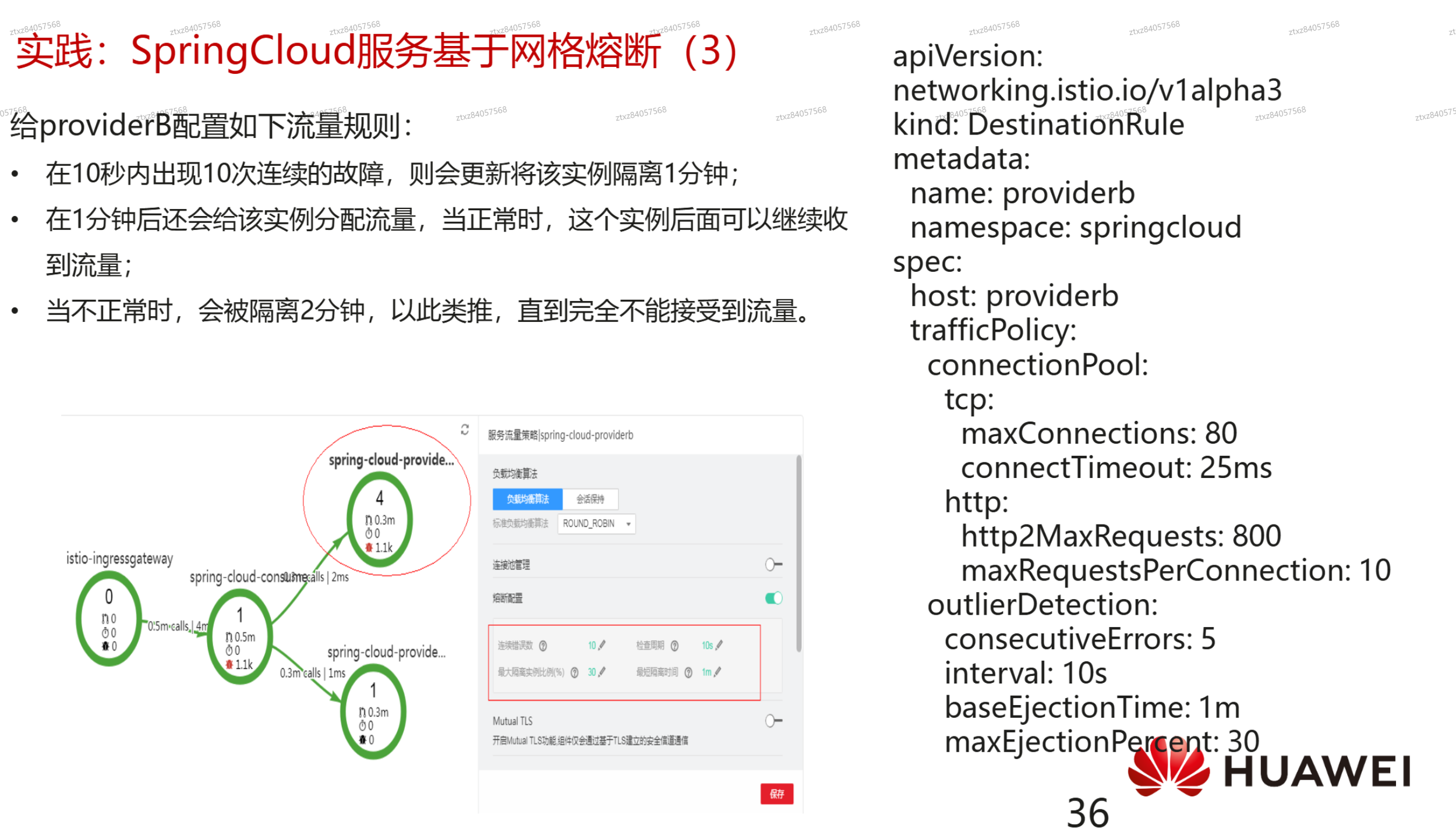

image-20241119215230853

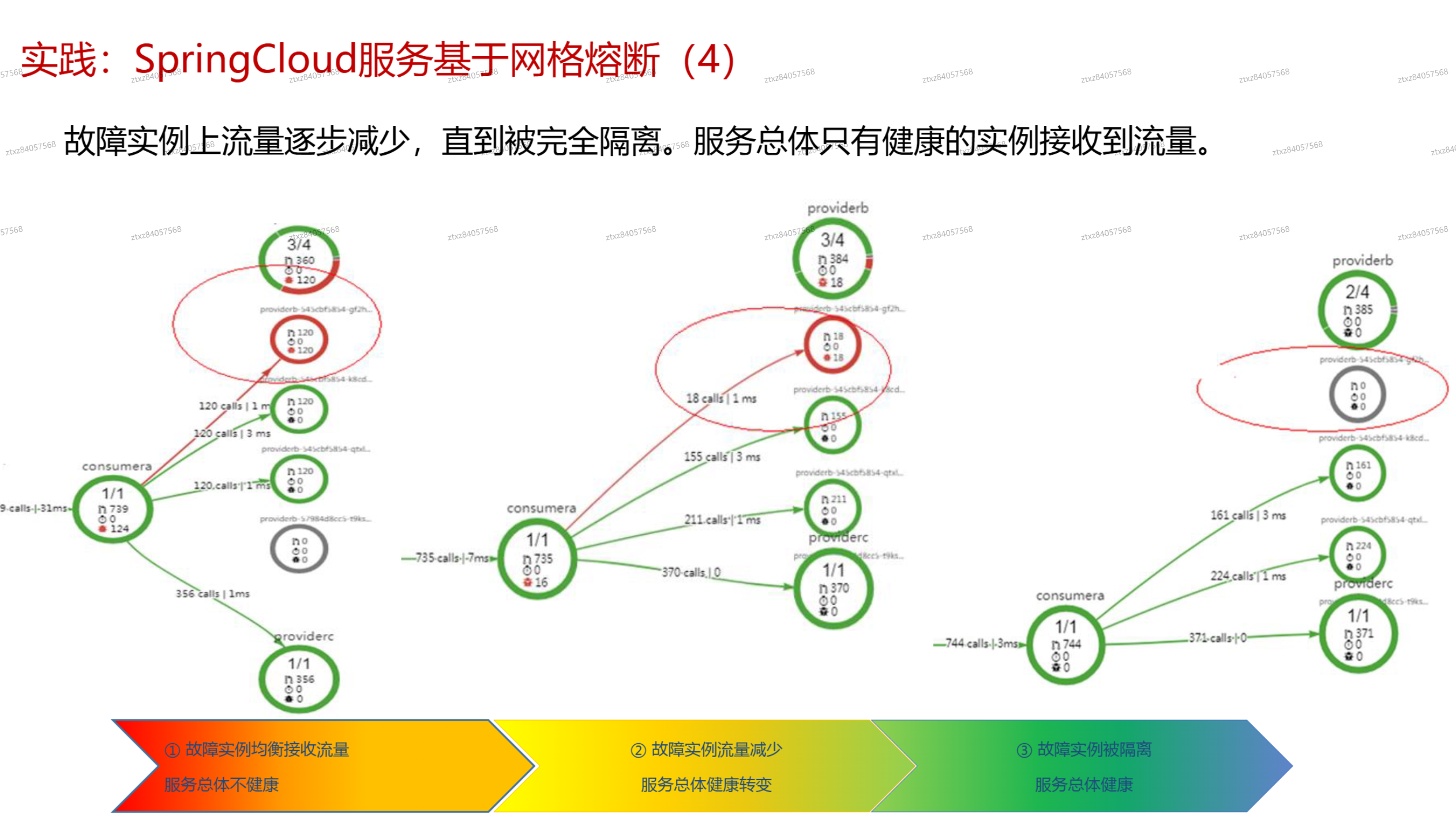

image-20241119215240079

image-20241119215247367

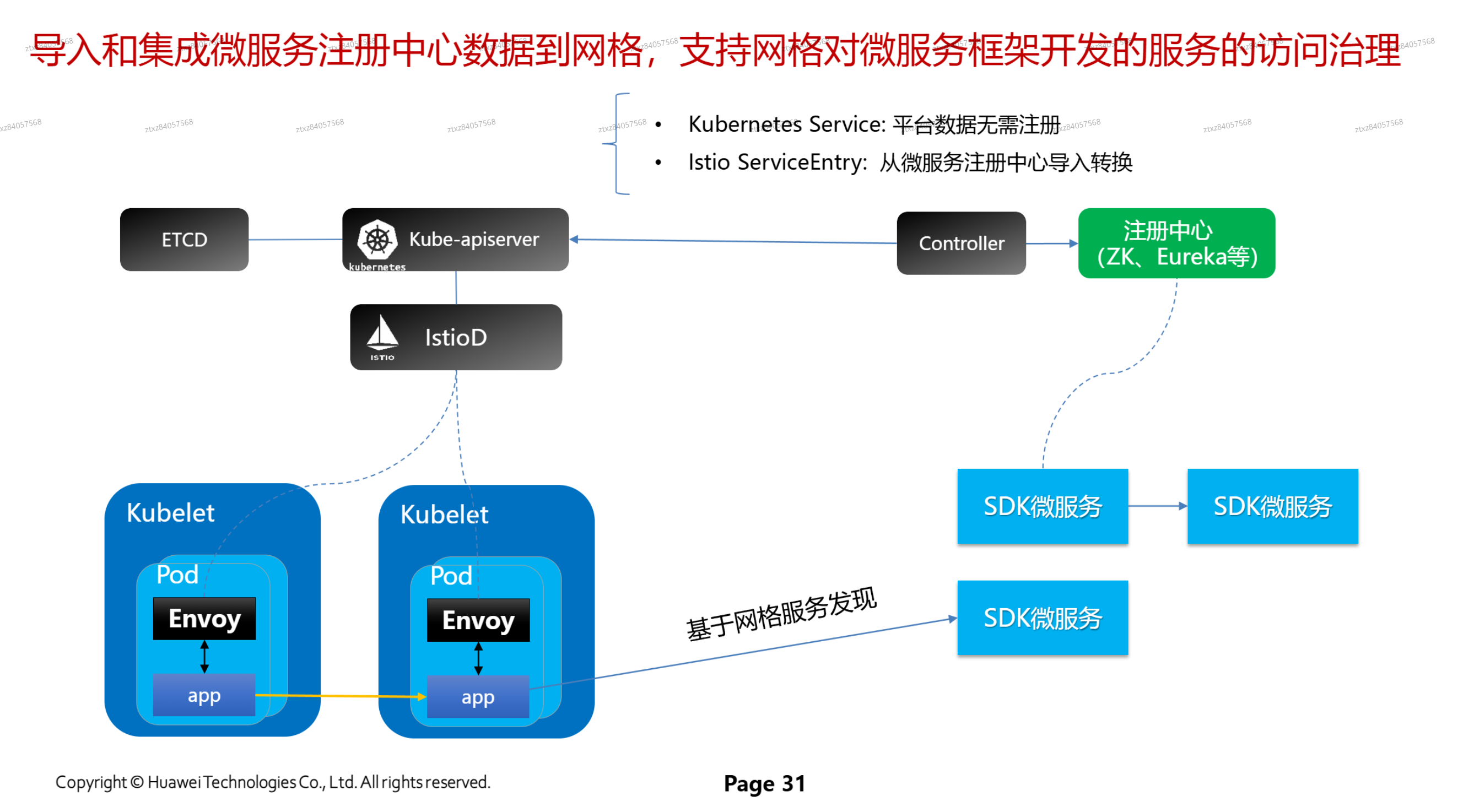

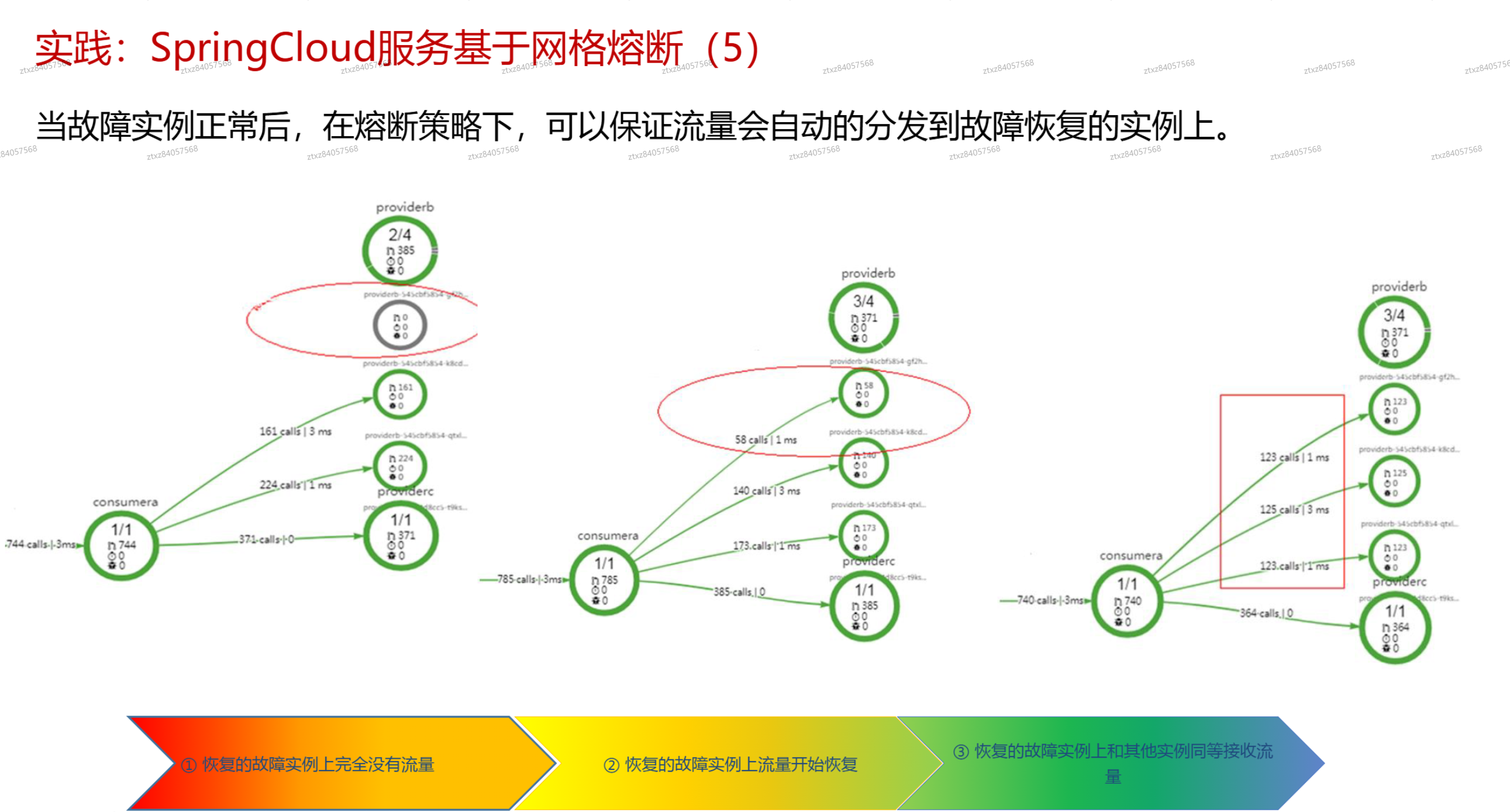

  • springboot的微服务用Istio部署在k8s的情况下，服务发现是用的IstioD，IstioD会与k8s的api server交互，获取K8s中service和endpoint信息，并将这些数据转换为服务网格的配置
Last Updated: 11/19/2024, 1:54:38 PM
