Ch02 Software models
Yang Haoran 4/21/2022 Model

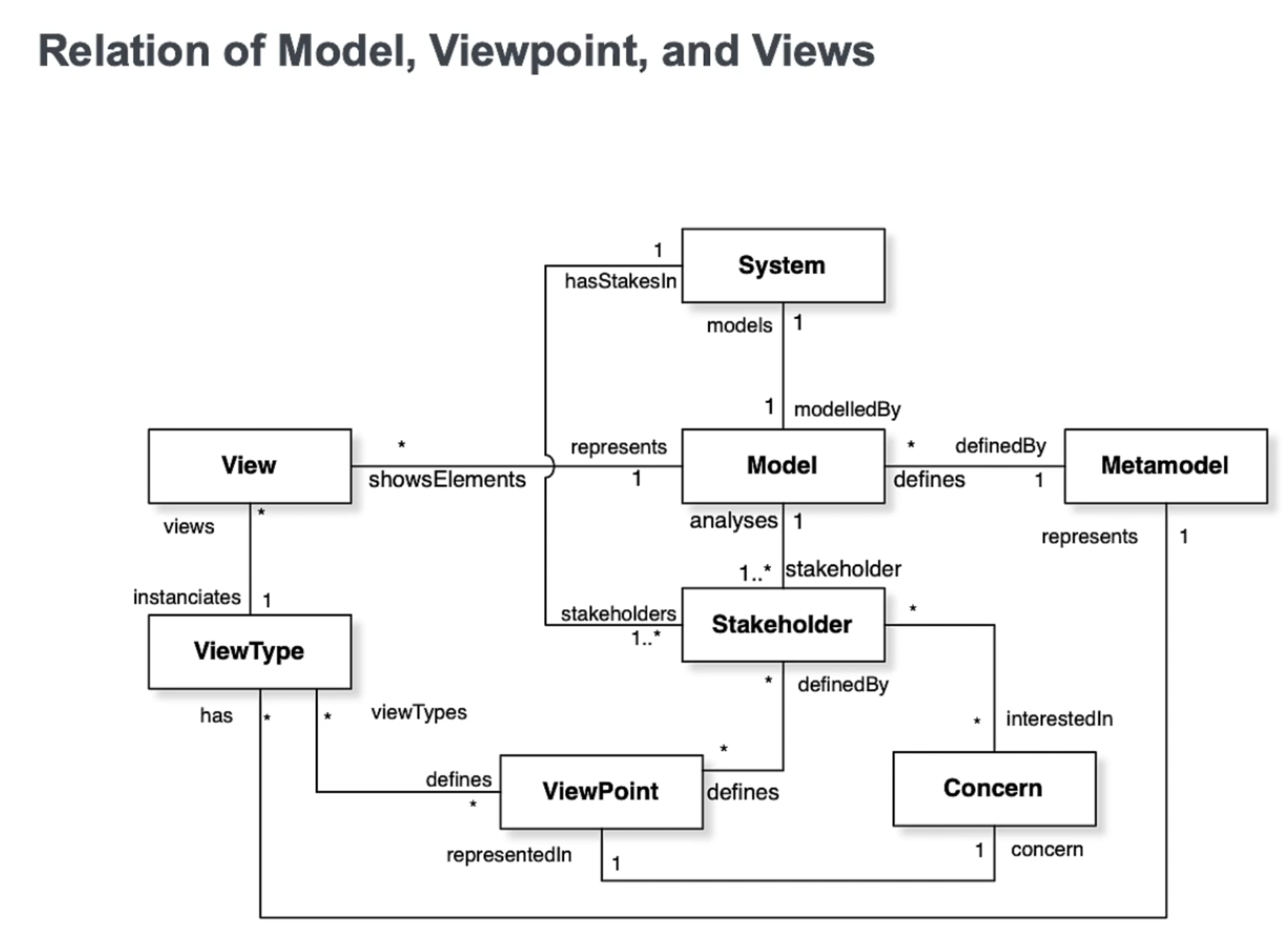

# Software models

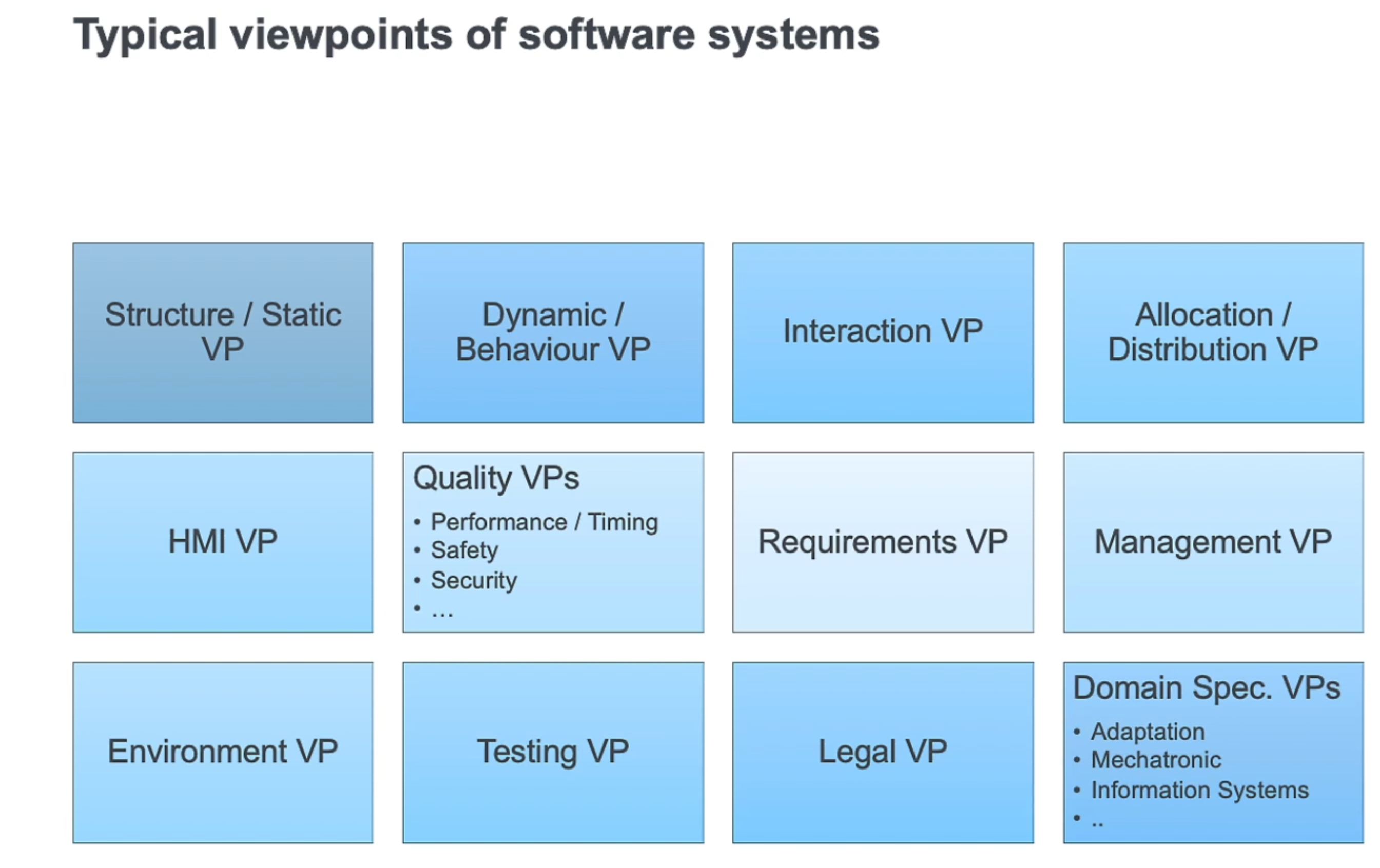

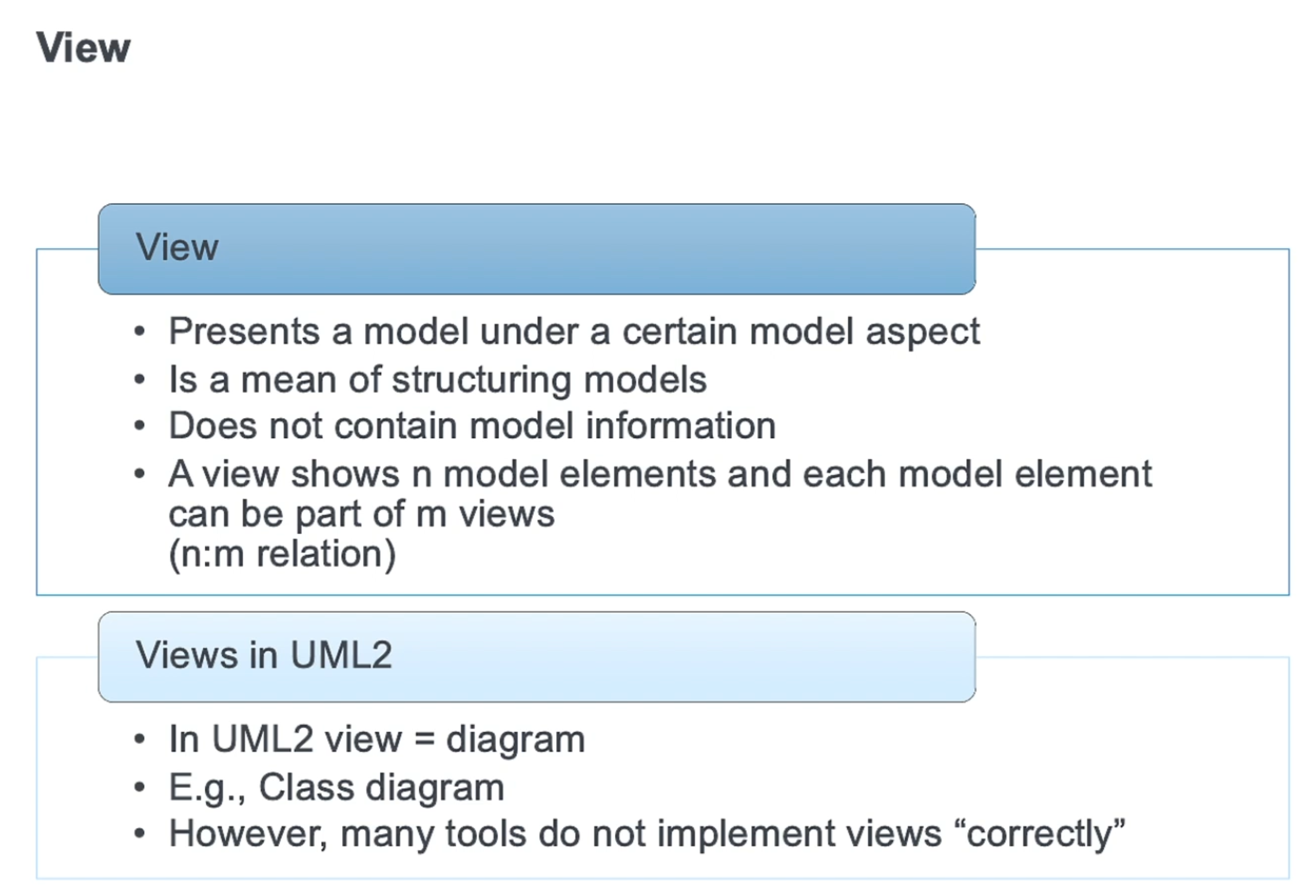

# View

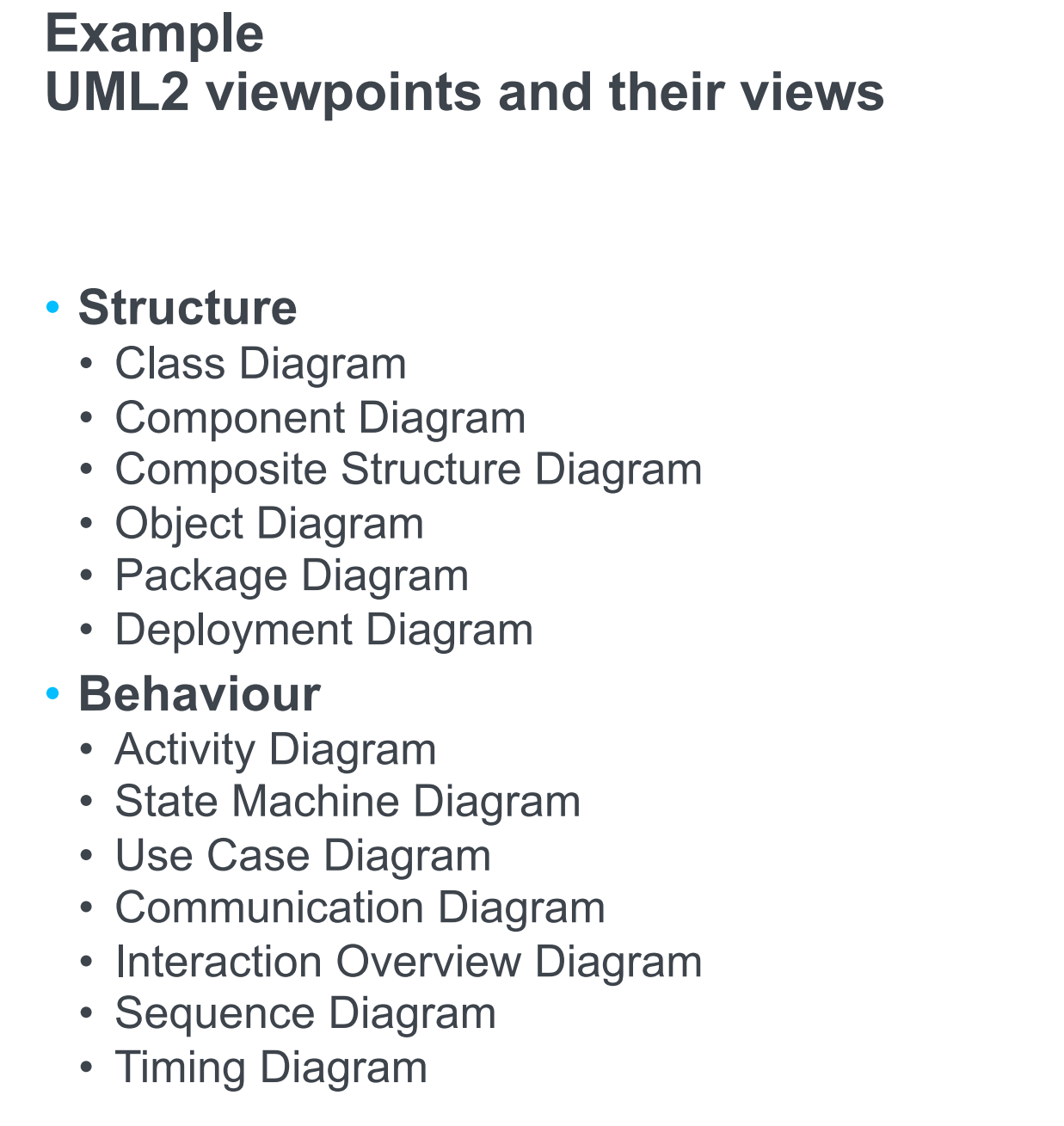

# UML2

# Class diagram:

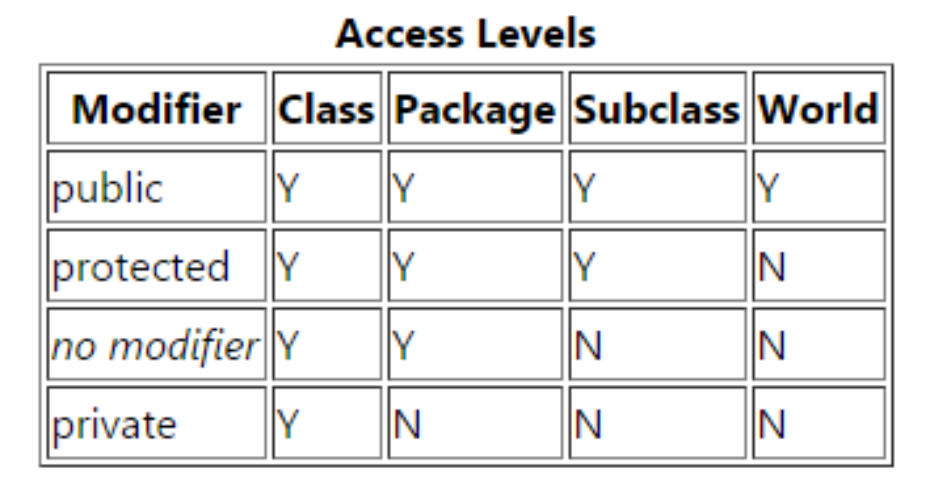

"+" 表示 public
"-" 表示private
"#" 表示 protected
"~" 表示 package level

https://blog.csdn.net/qq_40138785/article/details/81065979

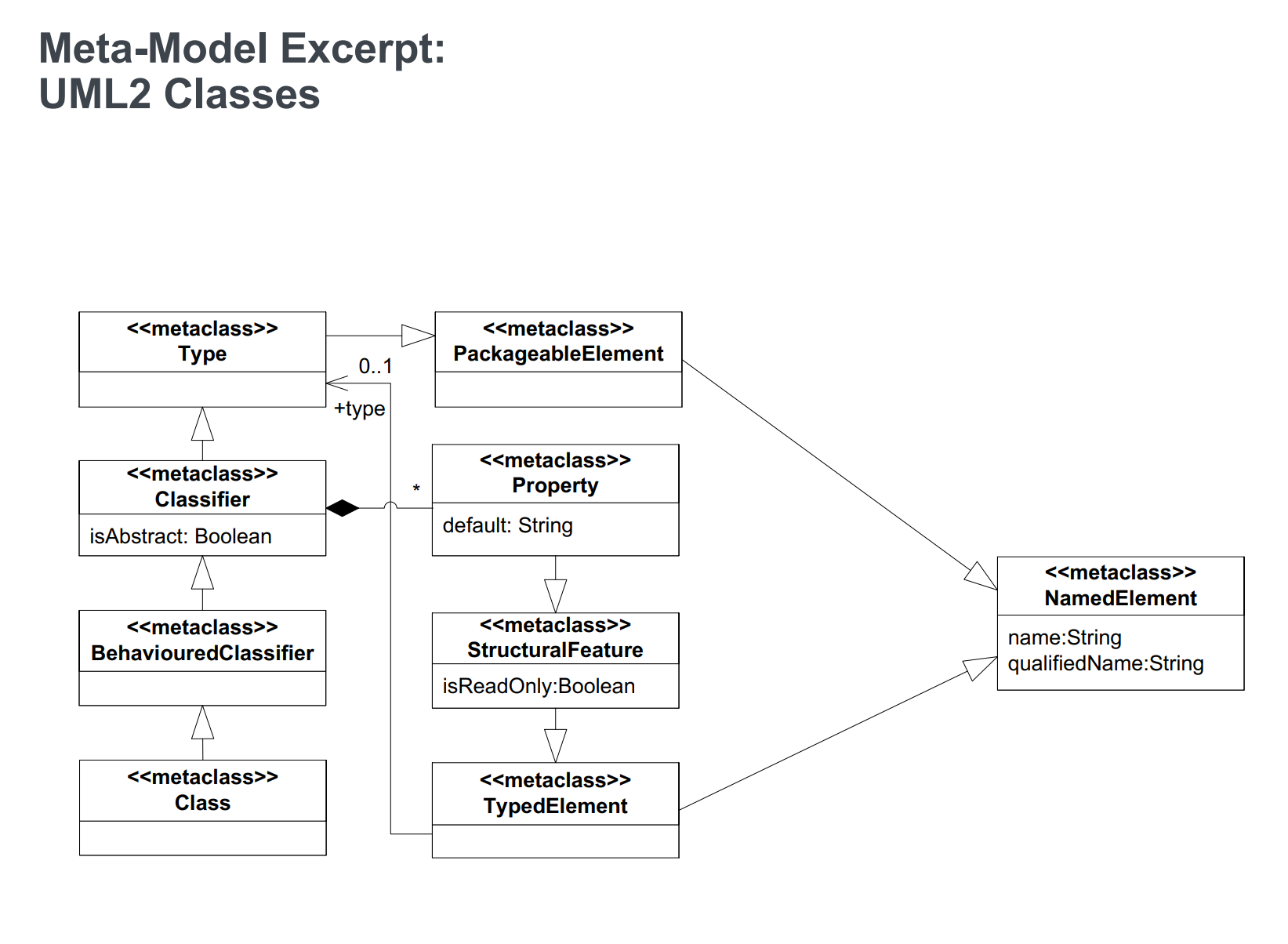

# class diagrams meta model:

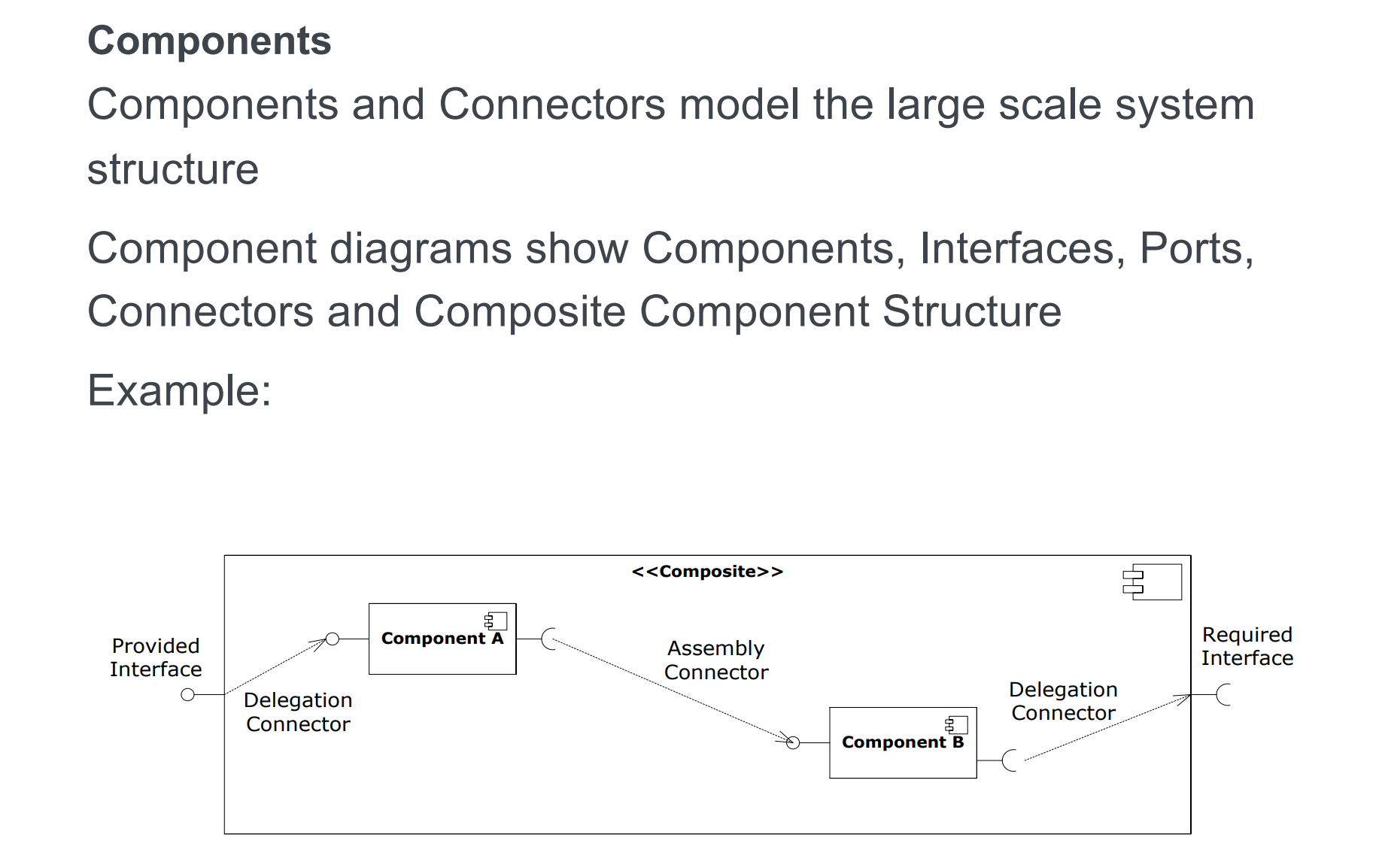

# Component diagram

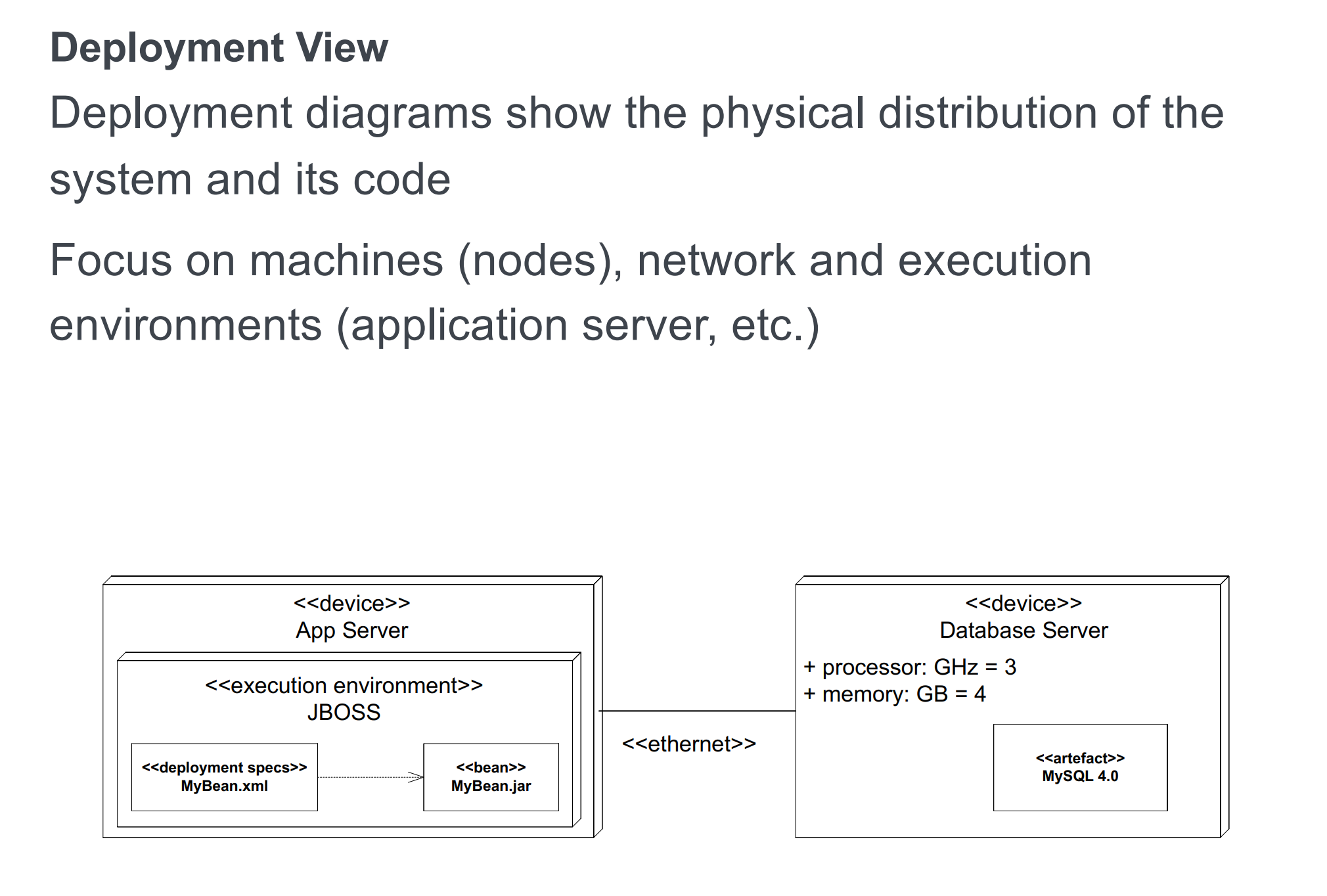

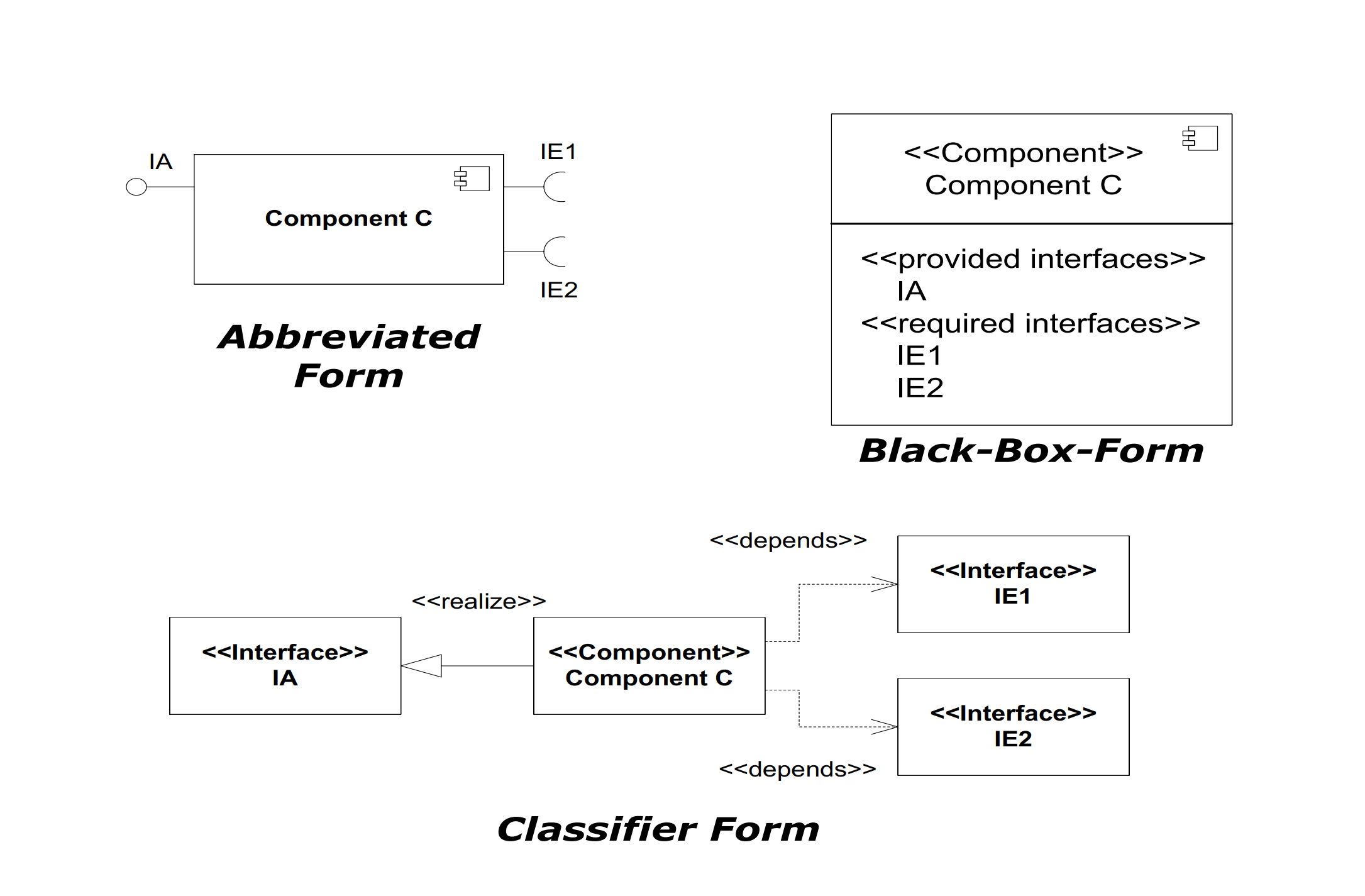

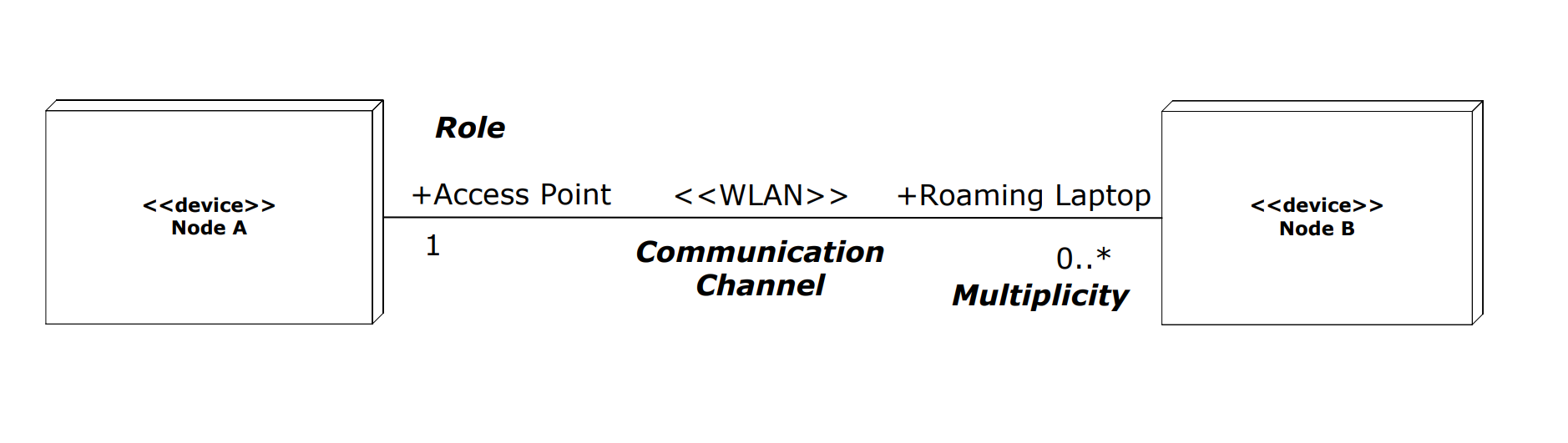

# Deployment diagrams

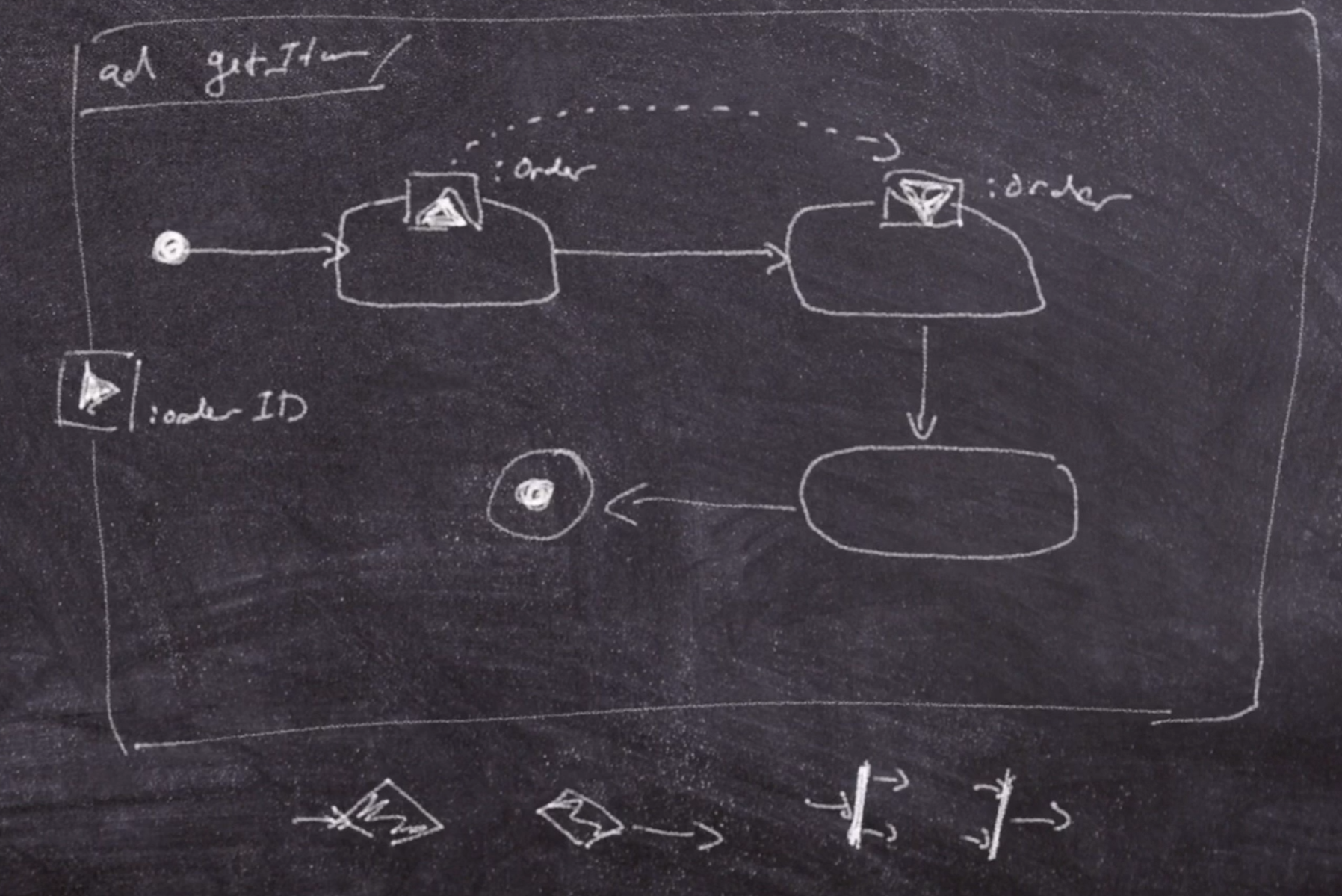

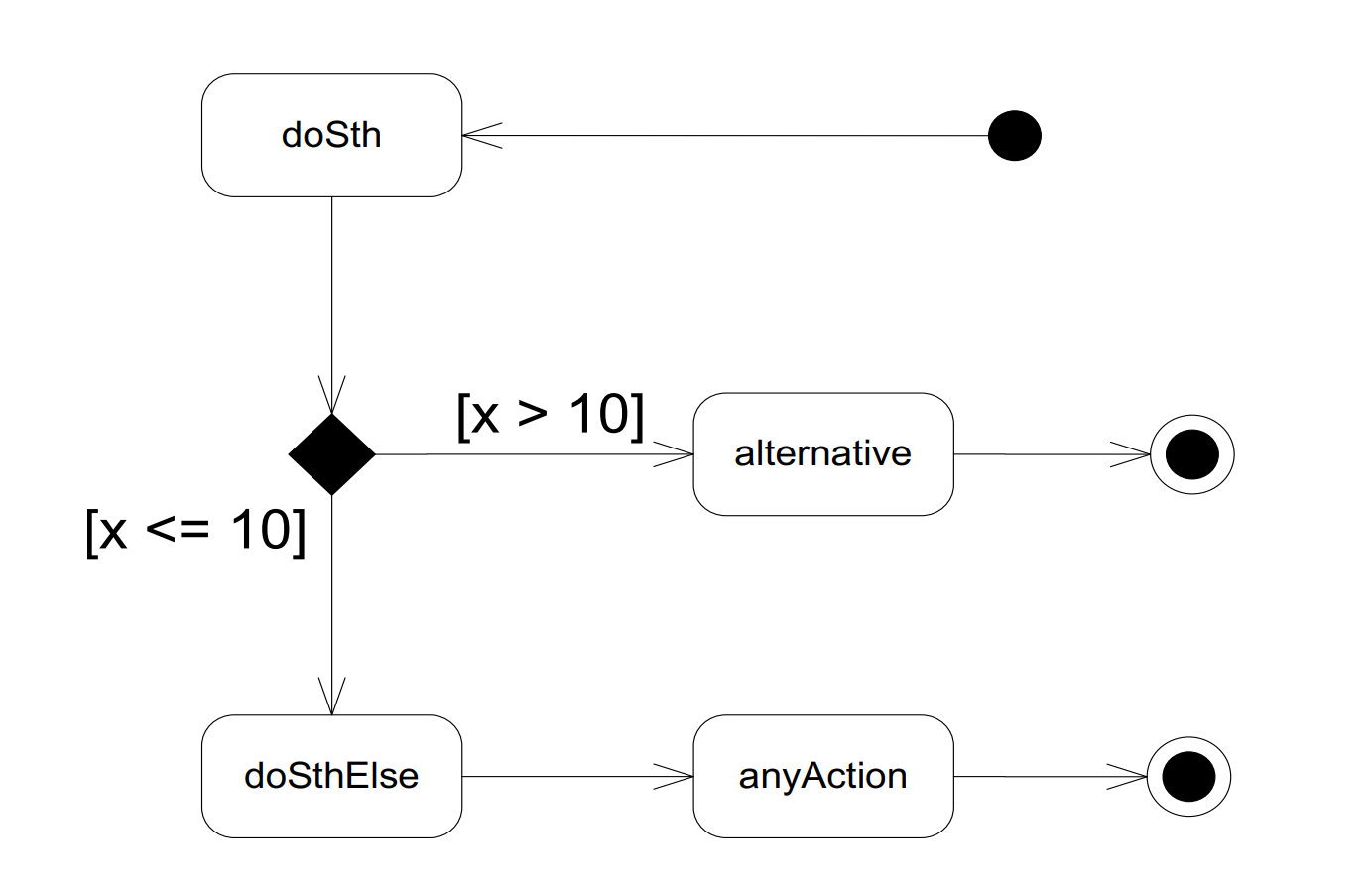

# Activity diagram

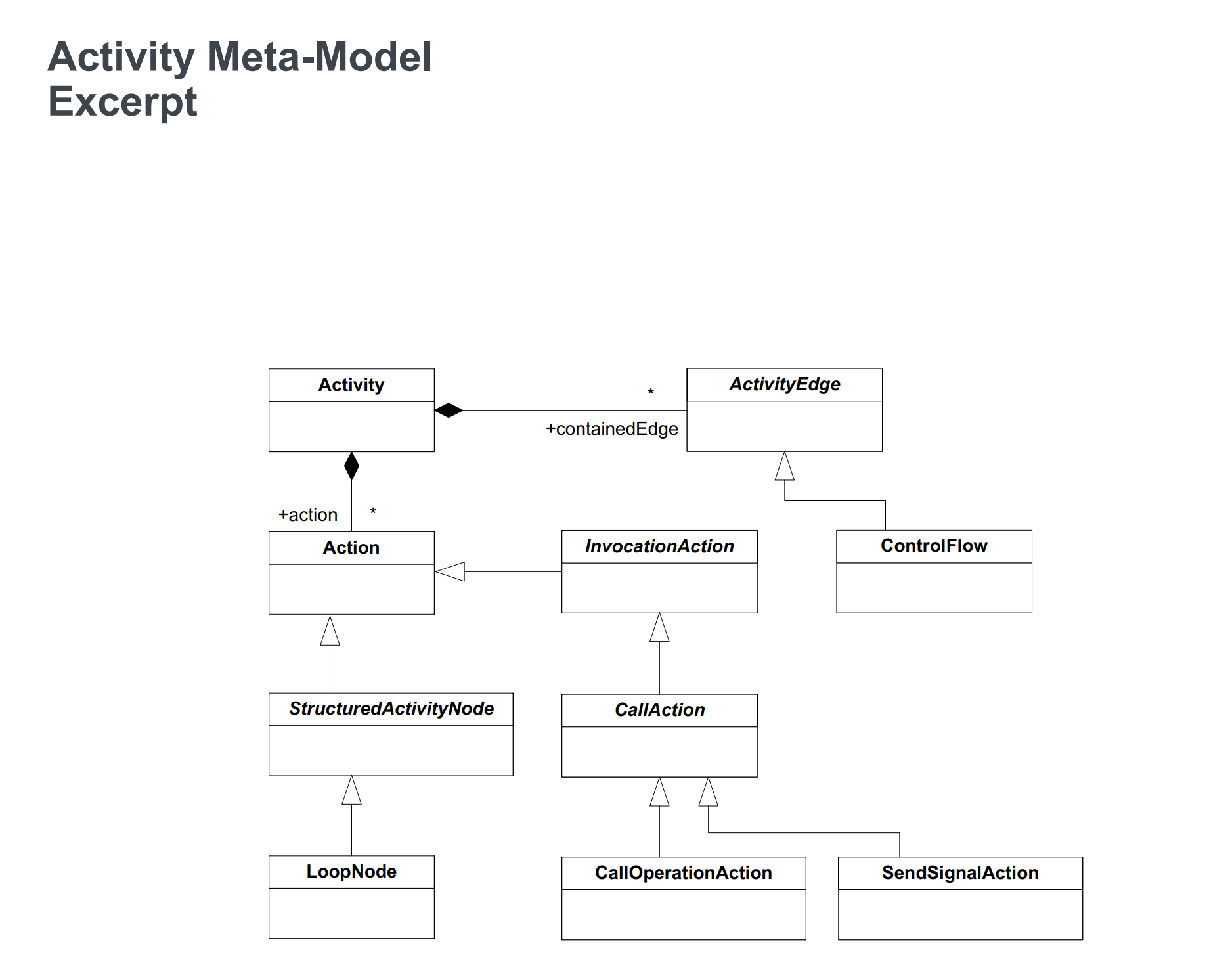

# Activity meta model:

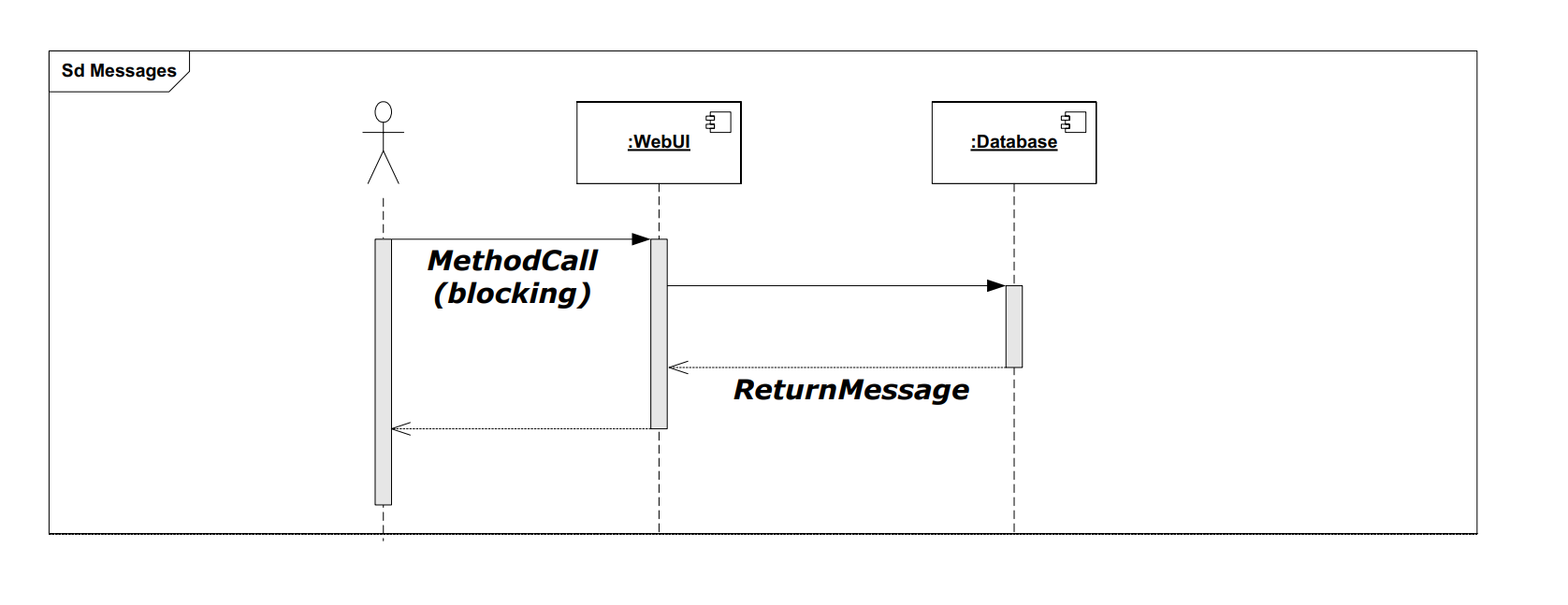

# Sequence diagram


注意冒号加下划线
lifeline:图中长方块,表示一个对象的存活时间

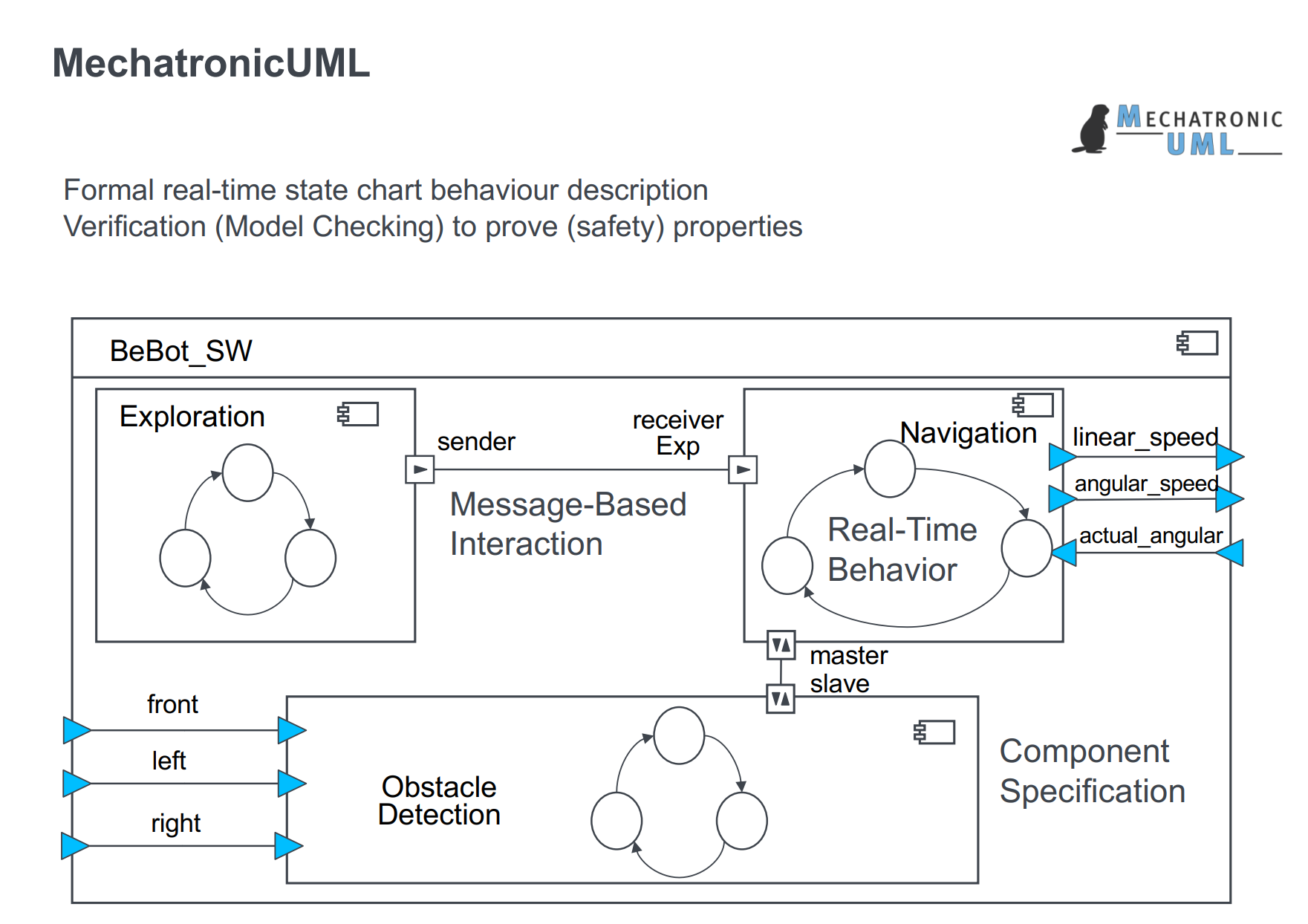

# MUml:

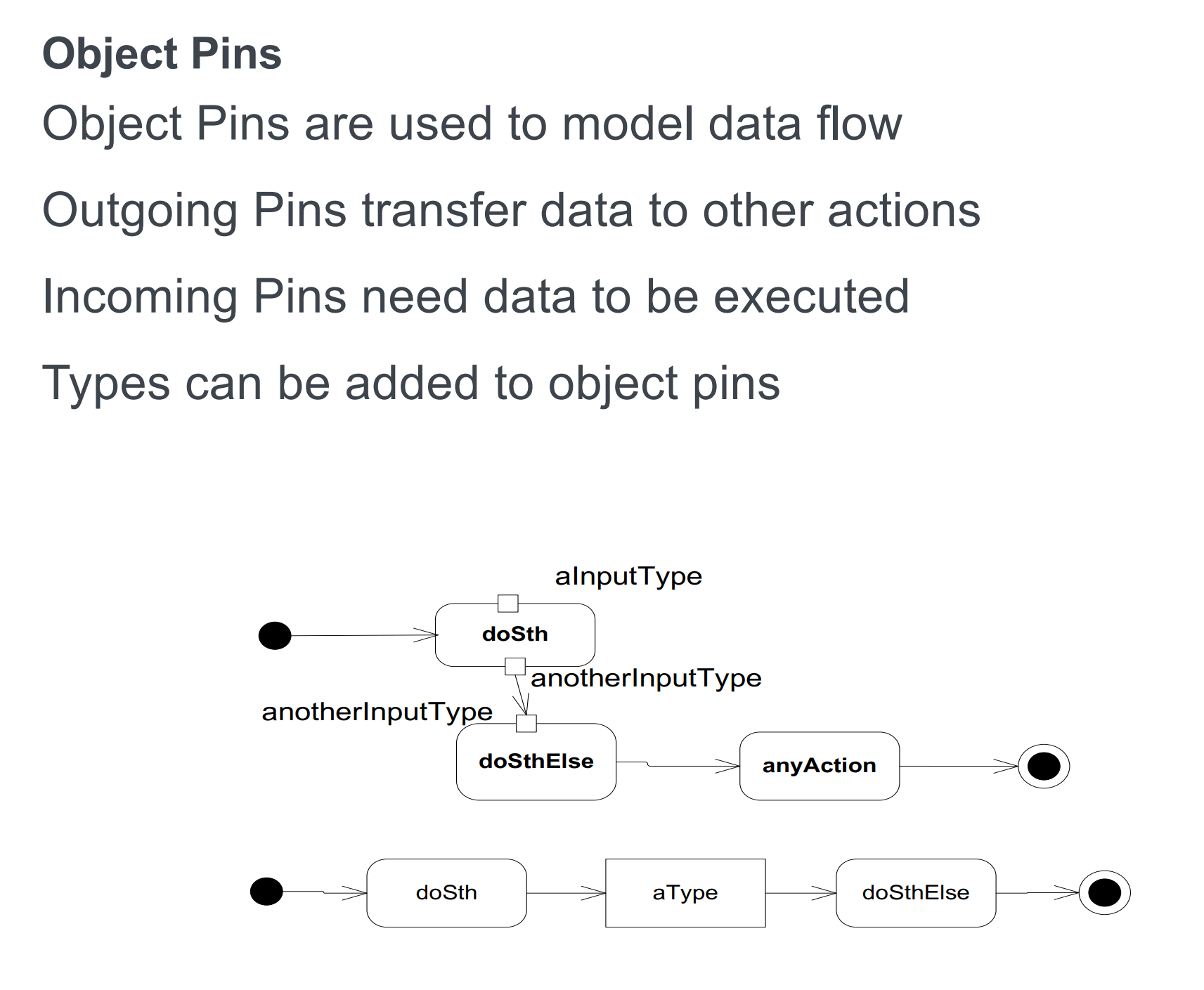

出去的箭头表示提供哪些数值,进来的箭头表示需要哪些sensor提供的数值

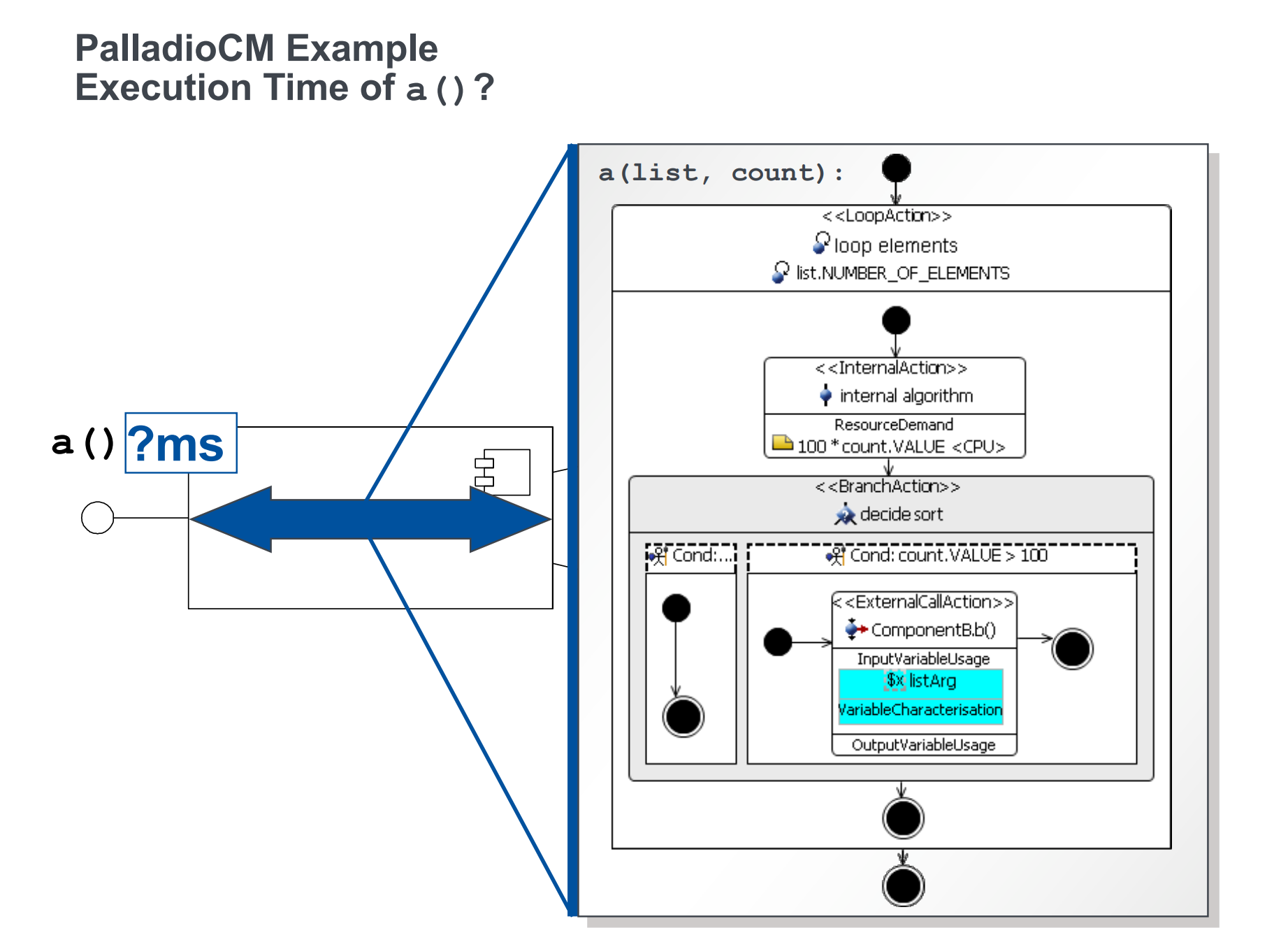

# PCM
